概述油介质损耗及电阻率测试仪是依据GB/T5654-2007《液体 缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造的高精密体化检测仪器。
主要用于 缘油等液体 缘介质的介质损耗因数和直流电阻率的测量，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。，该仪器应用 进的测控技术,全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程。
进的测量原理和高度数字化技术，使您的工作变得更加轻松、便捷。
仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕彩色触摸屏，全中文菜单，每 步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。
仪器特点高度自动化，升温、测量介损 、测量电阻率可 次完成；
油杯采用符合国标GB/T5654-2007的三电 式结构， 间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响；
仪器采用中频感应加热，PID控温算法。
该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。
采用 进的DSP和FFT技术，确保数据稳定、准确、可靠。
内部标准电容器为SF6 充气三点 式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。
大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了， 目了然。
具有开盖断高压，油杯高低压电 短路等温馨提示，消除安全隐患，确保操作人员的人身安全和设备的正常运行。
自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。
自动存储测量数据，可存储100组测量数据。
空电 杯校准功能。测量空电 杯的电容量和介质损耗因数，以判断空电 杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。
产品主要技术指标
测量范围： 电容量5pF～200pF 相对电容率 1.000～30.000
介质损耗因数 0.00001～100
直流电阻率 2.5 MΩm～20 TΩm
测量精度： 电容量 ±(1%读数+0.5pF) 相对电容率 ±1%读数介质损耗因数 ±(1%读数+0.0001)直流电阻率±10%读数
分辨率：电容量0.01pF 相对电容率0.001介质损耗因数 0.00001
测 温 范 围： 0～125℃
温度测量误差： ±0.5℃
交流实验电压： 0～2000V 连续可调，频率50Hz
直流试验电压： 0～500V 连续可调
功 耗： 100W
外 型 尺 寸： 420mm 380mm 385mm
总 重 量： 21Kg
使用条件
环境温度 0～40℃
相对湿度 ≤80%
工作电源 AC 220V（1 ± 10%）
电源频率 50 Hz (1 ± 10%)
功率消耗 ＜200 W

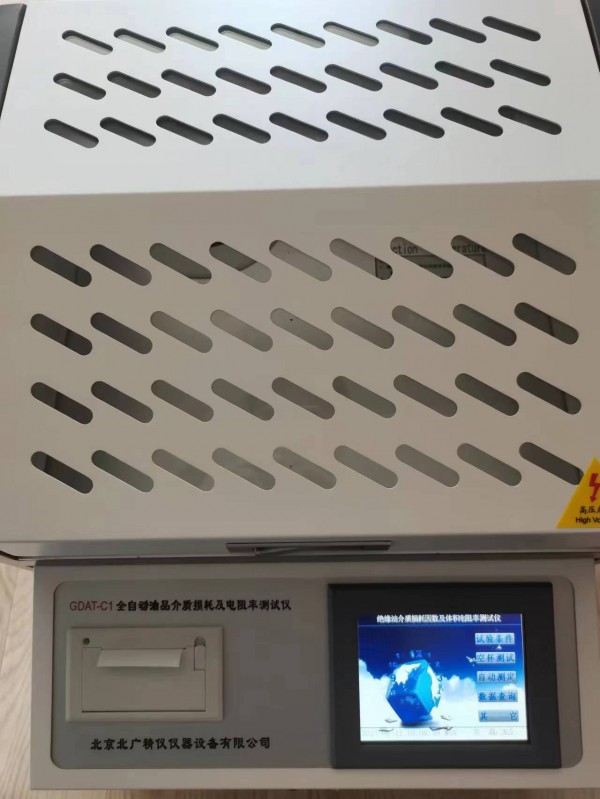

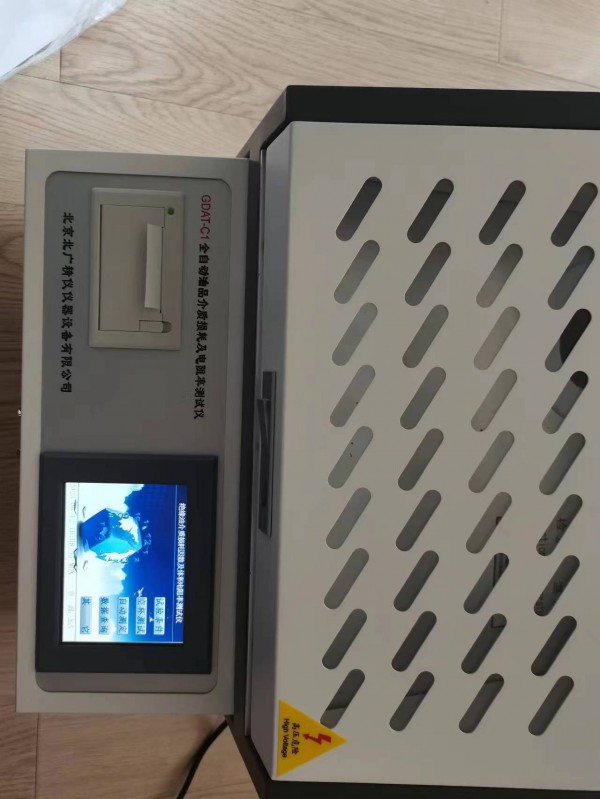

面板说明
液晶屏显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；打印机 打印单次及多次测试结果的平均值；
电源插座及开关 良好插接AC 220V 50Hz电源线；电源开关控制仪器电源通断
油杯槽 用于放置测试油杯
测量信号插座 用于插接测量信号线
温度信号线 打开后放入或取出油杯，关闭后方可进行测试；
接地柱 可靠的地线连接柱
油介质损耗及体积电阻率测试仪
将干净的油杯置于油杯槽内（注意油杯的内电 和外电 定要放置到位），将测量信号线和温度信号线如图2连接完好。温度信号线置于油杯中心部位的插孔内。
将地线与设备连接完好，接通电源线，打开电源开关，设备会自动进入主界面
在图3 界面下，按试验条件键，设备进入下 菜单
在图4界面中，可以分别对试验参数进行设置，图中是设备的默认参数，如需改动，只要点击需要改动的参数，就会自动弹出 个小键盘在小键盘中直接输入需要的参数并点击小键盘上的确认键即可，选择打印的时候只要点击光标处就可以在是和否之间切换。
设定好后点击确定即可回到主界面。
界面下，点击空杯测试进入空杯测试主要是对油杯注油前的干净程度和装配进行验证，可以选择介质损耗因数和相对电容率及体积电阻率，点击测试项目前面的光标即可选择测试还是不测试。
空杯介损值越小越好，在图6中选择完测试项目后点击确定后即可进入图7，图7中设备可以在设定的90℃进行测量，也可以点击立即测试，在当时温度下测量。
空杯检测完毕没有问题后，将油杯的内电 取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时 定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电 慢慢的放到位。（动作要慢 些，防止动作太快，排气不及时，使油样溢出），接好测量信号线和温度信号线，点击图3中的自动测试，进入界面和图7界面， 般测油是都按照规程90℃测量，同样也可以选择立即测试，在当前温度下测量。
点击中的数据查询，进入图8界面，点击上页和下页进行翻阅，也可以点击打印，对数据进行打印；还可以点击删除键对数据进行删除，按退出键退回到主界面。
油杯的清洗及安装方法
油杯的技术指标
板间距 2mm 油杯容量 40ml空杯电容量 60±5pF 空杯介损值 ＜5×10-5组装方法（拆解步骤相反）
清洗后的零部件禁止用手直接接触，组装时必须戴好丝绸类手套，按照下列步骤进行组装。
将 缘圈（6）放入屏蔽电 （4）中。
二者套在低压电 （2）上。
将低压电 螺帽（3）拧紧在低压电 （2）上。
将屏蔽电 螺帽（5）拧紧在屏蔽电 （4）上。
将 缘圈（7）套在屏蔽电 （4）上。
将油杯上盖（8）拧紧在将屏蔽电 螺帽（5）上。
将以上组装体轻轻地放入高压电 （1）中，组装完成
清洗方法
在测量 缘油的损耗值时，清洗油杯是很重要的准备工作。 些不可信的测量结果，往往是由于油杯清洗不彻底所致，因此必须遵循严格的清洗方法，才能得出重复性好、可靠的测量结果。
做 缘油的损耗因数的鉴定试验时，在每次试验之前应彻底清洗油杯，清洗的步骤如下：
将油杯彻底拆开，依次用化学纯的石油迷（馏程60～90℃）和苯清洗所有部件。
用丙酮对所有部件进行漂洗，然后用中性洗涤剂清洗。
将所有部件放在5%的磷酸三钠的蒸馏水溶液中煮沸5分钟，再用蒸馏水漂洗几次。
把所有部件放在蒸馏水中煮沸至少1小时。
将所有部件放入温度控制在105～110℃的烘箱内烘干，烘干时间不少于1小时。
待所有部件冷至不烫手时，组装油杯。
注意：在做 缘油的损耗因数的 般例行试验时，油杯的清洗方法可以简化，即将上述清洗方法的 c项和 d项略去，代之以将所有部件用蒸馏水漂洗几次后，直接进入 e项。
此外，当连续对 批油样作例行试验时，如果前 次油样的损耗因数小于规定值，则在做下 个油样时可不必再清洗油杯，但必须用 贰个油样洗涮油杯三次以上。
注意事项
遵守高压试验安全工作规程。
因仪器内部有高压及高温，在工作过程中，禁止打开油杯罩。
仪器在使用过程中要可靠接地。
要注意仪器使用环境的清洁。
油杯安装和清洗应严格按规定进行，否则将造成油杯放电，致使仪器无法正常工作。
保险管损坏，必须更换相同规格保险管。
油介质损耗及体积电阻率测试仪
是用于评估*缘油等液体*缘介质电气性能的专业设备，主要测量介质损耗因数(tanδ)和体积电阻率(ρ)两项关键指标。
以下是该仪器的综合介绍：
核心功能与技术特点
双参数测量
介质损耗因数：反映油在交变电场中能量损耗程度，测量范围通常为0.00001~1，分辨率达10⁻⁵。
体积电阻率：表征油的导电性能，量程覆盖2.5MΩ·m至20TΩ·m（部分型号扩展至100TΩ·m）。
关键技术
采用三电油杯设计，符合GB/T5654-2007标准，消除杂散电容干扰。
集成中频感应加热与PID控温，温度范围室温~120℃，控温精度±0.5℃。
应用DSP+FFT信号处理技术，抗干扰能力提升，数据稳定性优于传统机型。
自动化操作
键式全流程测试，自动完成升温、数据采集、计算及存储。
配备7英寸触摸屏，支持实时曲线显示和历史数据导出。
二、典型应用场景
电力行业：变压器油新油验收及运行油定期检测。
科研域：材料电性能研究，如临界导电特性分析。
质量控制：抗燃油、电缆油等工业用介质性能评估。
三、安全与标准
安全机制：开盖断电保护、高低压短路报警。
符合标准：GB/T5654-2007、IEC 60247-200426。
