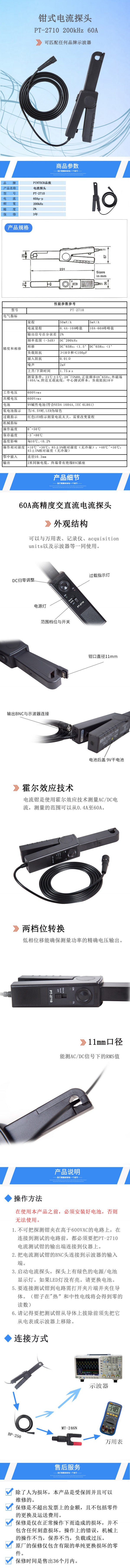

交直流电流探头PT-2710电气指标

精度和相移

量程

50mV/A

5mV/A

电流量程

0.4A-10A峰值

10A-60A峰峰值，30A DC

输出信号百分误差

2%

2%

频率范围（-3dB）

DC~200kHz

相移

DC~65Hz：<1.5°

DC~65Hz：<1°

负载阻抗

≥1MΩ和≤100pF

插入阻抗

0．01Ω

噪声

2mV

上升/下降时间

1.75μs

工作电压

大600Vrms

共模电压

大600Vrms

电池

9V碱性电池(符合NEDA 1604A,IEC 6LR61)

低电池指示

当>6.5V时,LED为绿色

过载指示

红色LED指示测量电流太大，需要改变量程

机械指标

操作温度

0~+50℃

保存温度

-3~+80℃

温度影响

每10℃，<0.2%

操作相对湿度

+10℃~+30℃：85±5%相对湿度（无冷凝）：+40℃~+50℃：45±5%相对湿度（无冷凝）

操作高度

0~2000米

钳口

直径11mm

尺寸

231х36х67mm

重量

330g(含电池)

输出

2米同轴电缆，终端带有 缘BNC插座
