标准太阳能电池

点击图片查看原图
品 牌: 中科微能
单 价: 面议
起 订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 北京
有效期至: 长期有效
最后更新: 2022-04-25 17:30
浏览次数: 37
询价
公司基本资料信息








产品详细说明
 产品详情

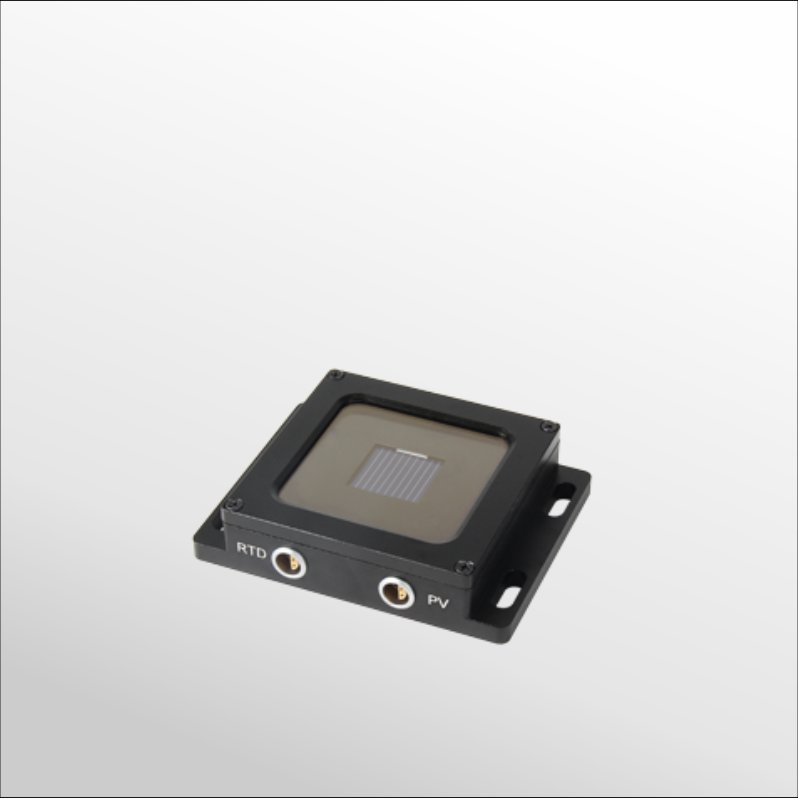

名称:标准太阳能电池

型号:CME-RC

  、产品介绍:

    标准太阳电池为2cm*2cm 的单晶硅或多晶硅(可依据用户需要定制)光伏电池,经过老化、筛选,选择稳定性好、表面均匀的进行全密封式封装。太阳电池置于方形铝基座的中心,并配有 个抗辐照玻璃保护窗口,窗口的封装采用透明性好,折射系数相近的光敏胶。太阳电池的下面装有Pt100铂电阻温度传感器,在封装前已进行标定。太阳电池和测温传感器均采用四端输出的Kelvin连接接线方式。

尺寸和外观:

光伏材料:单晶硅/多晶硅/非晶硅

光伏器件尺寸:20mm x 20mm

窗口材料:空间抗辐照盖片

外围材料:阳 氧化铝

外围尺寸:70mm x 70mm x 20 mm

温度传感器:100 Ω Pt 电阻

电流电压连接器:BNC插头

温度连接器:LEMO插头

测试条件

光谱:AM1.5

标定温度:25oC

标定辐照度:1000 W/m2

波长范围:400 - 1100 nm

电性能:

标定辐照度:1000 W/m2

操作电流:不超过200 mA

操作温度:10oC - 40oC

转换效率:大于16%

填充因子:大于0.7

短路电流:变化不超过±0.5%

测试参数

标准条件下的标定值CV (A/W/m2 );

标准条件下的短路电流Isc ( mA);

标准条件下的开路电压Voc ( mV);

短路电流的温度系数α(mA·oC-1);

开路电压的温度系数β(mV·oC-1);

电流***值Imax ( mA);

电压***值Vmax ( mV);

功率***值Pmax ( mW);

填充因子FF;

光谱响应度Sr.



证书介绍:

测试证书包括光谱响应度,量子效率,I-V 特性曲线等。每个电池会有 份测试证书和独立的数据记录。证书记录了测量值及其不确定度,标准电池溯源的基础及各种参数数据,可以作为与ISO相符合的质量证书。

1. 光谱响应度及量子效率

太阳能电池的光谱响应度和量子效率对分析太阳能电池的工艺问题以及研究电池片的性能有重要的参考价值。光谱响应分为***光谱响应和相对光谱响应。其定义为:在规定的波长上,太阳电池输出的短路电流与照射到该太阳电池表面的辐照度之比。利用太阳电池光谱响应的测量,可以得出太阳电池的量子效率η(λ),其表达式为:η(λ)=1240×R (λ) /λ。

2. I-V 特性曲线

在标准光照条件下,硅太阳电池的典型输出特征曲线如下图,通过I-V 特性曲线可以计算出许多重要参数,如开路电压(VOC)、短路电流(ISC)、***功率(Pmax)、***功率时的电流(Imax)、***功率时的电压(Vmax)、填充因子(FF)、转换效率(η)等等。



注意事项:

1. 标准太阳电池可以用于室外测量,但是不能经常在户外进行照射,应在较为干燥的环境

中进行保存。

2. 运输太阳电池时,注意保护好其玻璃窗口以免造成划伤或破损。该玻璃窗口可用酒精进

行清洁,但注意不要使液体渗入窗口与外壳的间隙中。

3. 不要在低于5度或高于60 度的环境下使用该电池。
