产品详细说明

、产品概述
  GKYWG-60C超声波液位计是由微处理器控制的数字液位仪表,安装于被测容器上部,利用超声波发射接收的原理,可以准确测量容器内多种介质(毒性、腐蚀性、易发挥、易泄露等)的液位。液位计结构简单,安装维护方便,可广泛应用于石油,化工,食品,水处理等行业。

       超声波液位计(超声波液位仪)分类:

       经济型超声波液位计

       高精度型超声波液位计

       高压型超声波液位计

      (4-20MA信号)超声波液位计

       总线485型超声波液位计

       可选供电型超声波液位计

       双供电型超声波液位计


  二、工作原理
  超声波液位计由三部分组成:超声波换能器、处理单元、输出单元。工作时,换能器发出超声波脉冲,脉冲经液体表面反射后被换能器接收,从超声波发射到被重新接收的时间与其距离成正比。微处理器检测该时间,根据声速计算出换能器到液面的距离。通过减法运算即得出液位值。变送器模电转换电路输出4~20mA信号或RS485 MODBUS信号。
  三、产品特点
  ○自动功率调整、增益控制、温度补偿
  ○无维护工作量
  ○36通道高频处理器
  ○可用于有毒、腐蚀、易燃易爆等危险场所
  ○安全、美观、防护等 高
  ○测量稳定性高
  四、主要技术参数
  ○测量范围:5m、10m、15m、20m
  ○测量精度:±0.3%FS*(标准条件*)
  ○温度范围:-20℃~90℃
  ○ 大压力:1.5MPa
  ○防爆认证:ExdⅡCT4,ExiaⅡCT4
  ○防护等 :IP67
  ○供电:24VDC 220VAC
  ○线制:两线制、四线制
  ○输出信号:4~20mA RS485
  ○固定方式:定做法兰
  ○接液材质:304、316、316L、PVC等
  ○现场显示:是
  五、安装连接
  超声波液位计在安装时必须考虑盲区问题。当液位进入盲区后,超声波变送器就无法测量液位了,所以在确定超声波液位计的量程时,必须留出50公分的余量,安装时,变送器探头必须高出 高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。

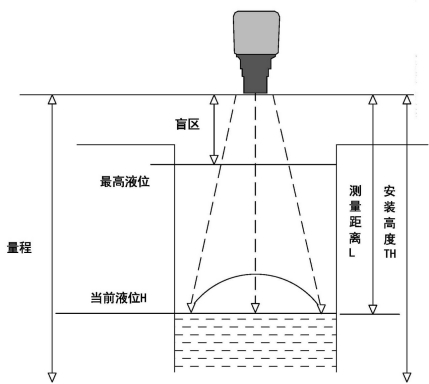

  如上图所示,仪表的探头发波打到液位后反射回探头,探头接收到后计算发波到收波的时间,得到测量距离L,仪表安装高度TH减去测量距离L将得到当前液位H。
  仪表量程指仪表能够测量的距离,安装高度TH应小于量程。
  超声波液位计盲区指仪表在探头附近无法测量的区域,高液位与探头间距应大于盲区,例盲区为0.3m,则高液位与探头间距必须大于0.3m。
  探头发波是个扩散过程,即有方向角,安装的时候要注意,否则可能打到池壁的凸起物或渠道边沿。
  注:使用超声波物位计时,务必保证高料位不能进入测量盲区。
  超声波液位计有三种安装方式:

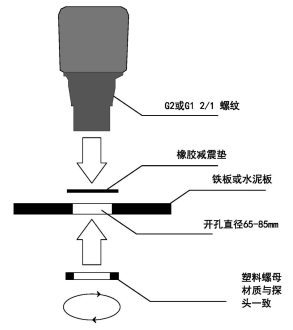

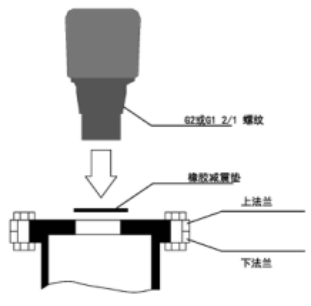

  螺母安装



       法兰安装

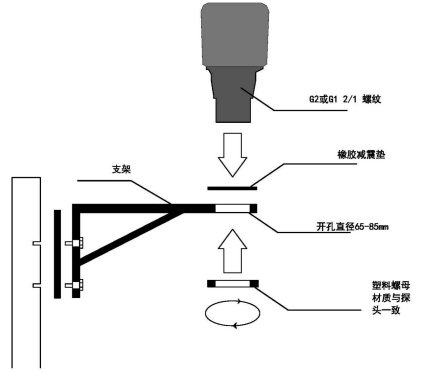

  支架安装

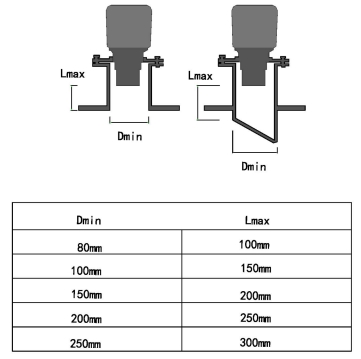

  安装孔(延伸管)要求
  安装孔的直径、长度应符合仪表的要求。

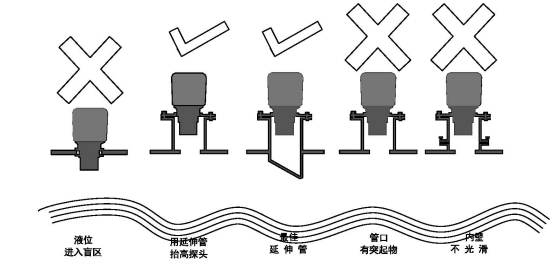

  若液位/物位能进入仪表的盲区,则需安装延伸管抬高探头的安装高度。延升管的直径、长度应符合仪表的要求。
  要求如右图所示。
  请根据实际情况,确定Lmax,和Dmin的尺寸。
  注意:
  1.延伸管的内壁需光滑(无焊接缝合和对接缝)。
  2.延伸管的下管口须光滑,无毛边,有45度倒角 佳。

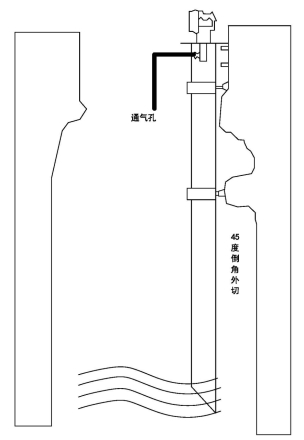

  波导管


  若现场存在强烈的回波干扰(如在狭窄竖井、无法规避的台阶、搅拌叶片等)或液面存在大量泡沫,推荐使用直径大于100mm的PE或PVC管作为超声波的波导管。
  注意:
  顶部有通气孔,确保管内、管外液位 致。
  波导管内壁须光滑(无焊接缝和对接缝)。
  波导管管口要光滑,有45度的倒角 为理想。
  固定波导管,应考虑减振措施,防止管内存在声波干扰。
  为了确保波导管内壁没有挂料,有必要定期清理/检查波导管。

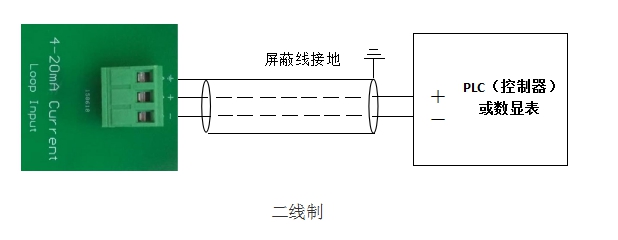

  六、电气连接

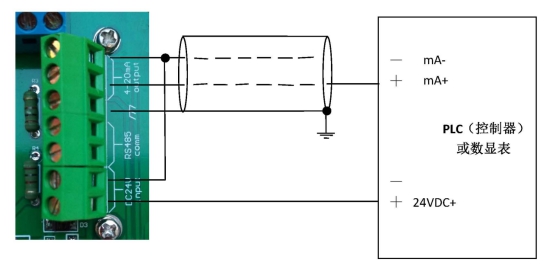

  四线制
