RS485噪音传感器(标准Modbus)
、产品概述：
我司生产的此型噪音计是 款工业标准输出（RS485）的噪声监测仪，针对工业现场噪声测试需求而设计，兼容监控系统，对噪声进行定点全天侯监测。 可广泛用于仓库、机房、生产车间、档案室、图书馆、学校、商场、智能家居、楼宇控制、机场、火车站等领域。
|
二、技术参数： |
||||
|
|
12-24VDC |
|||
|
测量范围 |
30～130dB |
|||
|
输出 |
（RS485） |
|||
|
精 度 |
≤±1.5dB |
|||
|
分 辨 率 |
0.1dB |
|||
|
响应时间 |
小于2秒 |
|||
|
稳定性 |
≤±1 %FS |
|||
|
频响 |
31.5Hz—20KHz |
|||
|
工作环境 |
温度 -20～60℃ 湿度 10～90%RH |
|||
|
储存环境 |
温度 -20～80℃ 湿度 10～90%RH |
|||
|
重 量 |
<300g |

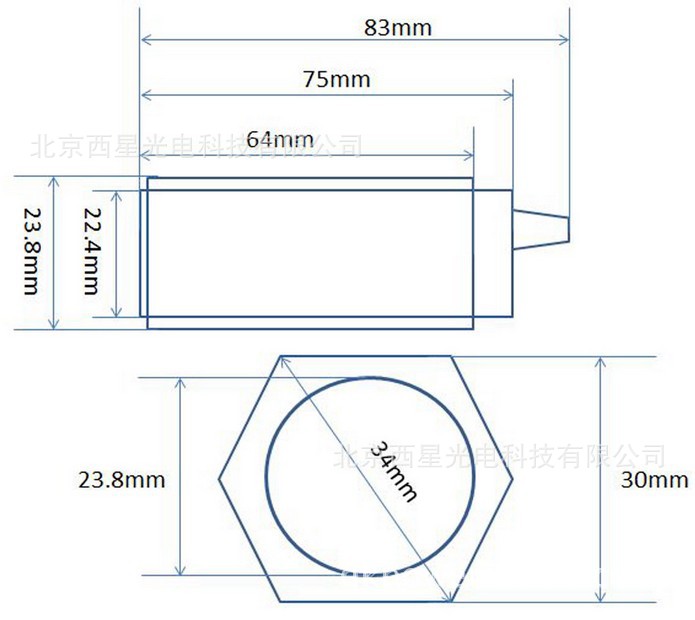

产品外形 |
M24*80mm |
|
|
功 耗 |
<0.5W |
安 装 |
嵌入式 |
|
三：接线图
红线接Vcc-DC12-24V,黑线接地；白线A+,黄线B-
四、通信说明：（只针对于 RS232 RS485 和 无线输出型）
4.1 查询地址为1的仪表的噪音值（读输入寄存器）
读输入寄存器(3X 类型)中的二进制数据，参数对应寻址地址为1
|
主机请求：01040000000131CA（读取噪音的测量值） |
||||||
|
01 |
04 |
0000 |
0001 |
31 |
CA |
|
|
地址 |
功能码 |
个寄存器地址 |
读输入寄存器的数量 |
CRCL |
CRCH |
|
|
从机应答：010402xxxxCRCL CRCH |
||||||
|
01 |
04 |
02 |
xxxx |
CRCL |
CRCH |
|
|
地址 |
功能码 |
数据量 |
分贝值（Hex） |
CRCL |
CRCH |
|
4.2 查询地址为1的仪表读保存寄存器
读保存寄存器(4X 类型)中的二进制数据，寄存器所对应的地址分别为0-13
|
寻址地址 |
参数名 |
含 义 |
|
|
0009 |
|
通信地址 |
通信参数地址 可设置01-100 |
|
000A |
|
通信波特率 |
仪表波特率，可设置1200 2400 4800 9600 |
|
000B |
|
通信数据位 |
通信数据位，可设置7或8，默认为8 |
|
000C |
|
奇偶校验位 |
奇偶校验位，None（0，默认）Odd（1） Even（2） |
|
000D |
|
停止位 |
停止位，可设置1或2，默认1位停止位 |
4.3 写入单个保存寄存器，读从机输入寄存器(4X 类型)中的二进制数据，寄存器所对应的地址分别为0-13
写入把地址1改地址2
|
主机请求：发送数据为01060009000209D8 |
|||||
|
01 |
06 |
0009 |
0002 |
09 |
D8 |
|
地址 |
功能码 |
预置寄存器 |
置入数据 |
CRCL |
CRCH |
|
从机返回：返回数据为01060009000209D8 |
|||||
|
01 |
06 |
0009 |
0002 |
09 |
D8 |
|
地址 |
功能码 |
预置寄存器 |
置入数据 |
CRCL |
CRCH |
4.4写入把地址波特率修改为4800（4800的16进制为12C0）
读从机输入寄存器(4X 类型)中的二进制数据，寄存器所对应的地址分别为10
|
主机请求：发送数据为0106000A12C0A538 |
|||||
|
01 |
06 |
000A |
12C0 |
A5 |
38 |
|
地址 |
功能码 |
预置寄存器 |
置入数据 |
CRCL |
CRCH |
|
从机返回：返回数据为0106000A12C0A538 |
|||||
|
01 |
06 |
000A |
12C0 |
A5 |
38 |
|
地址 |
功能码 |
预置寄存器 |
置入数据 |
CRCL |
CRCH |
工作环境：
设备非防水结构，需注意避免雨水淋溅，需注意防潮。
可以定制专用于潮湿环境的设备系统。
