氧化碳变送器气体传感器

点击图片查看原图
品 牌: 西星科技
单 价: 面议
起 订: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 北京
有效期至: 长期有效
最后更新: 2019-09-19 16:02
浏览次数: 31
询价
公司基本资料信息








产品详细说明

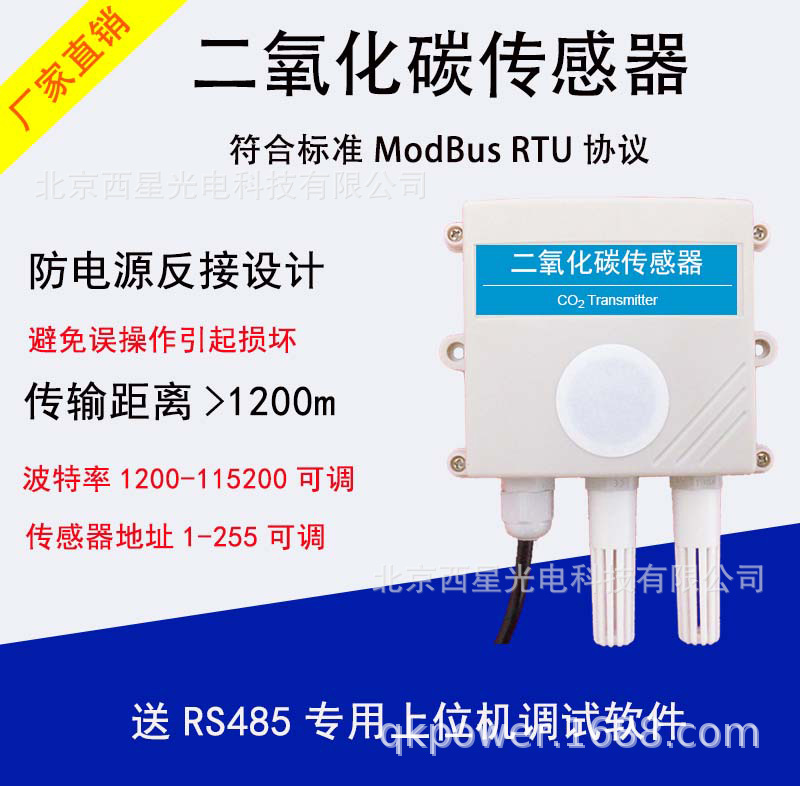

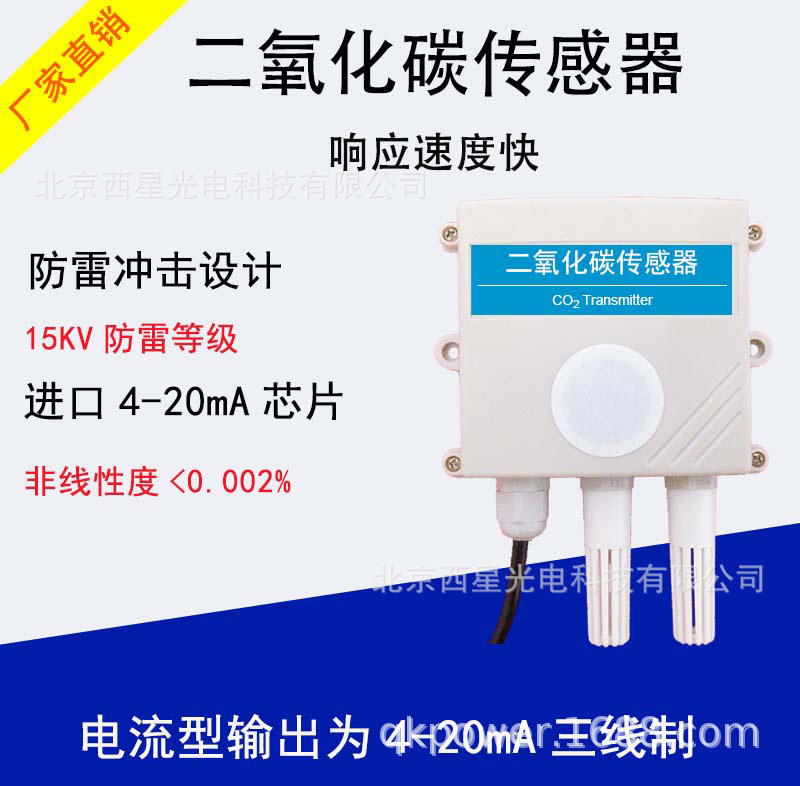

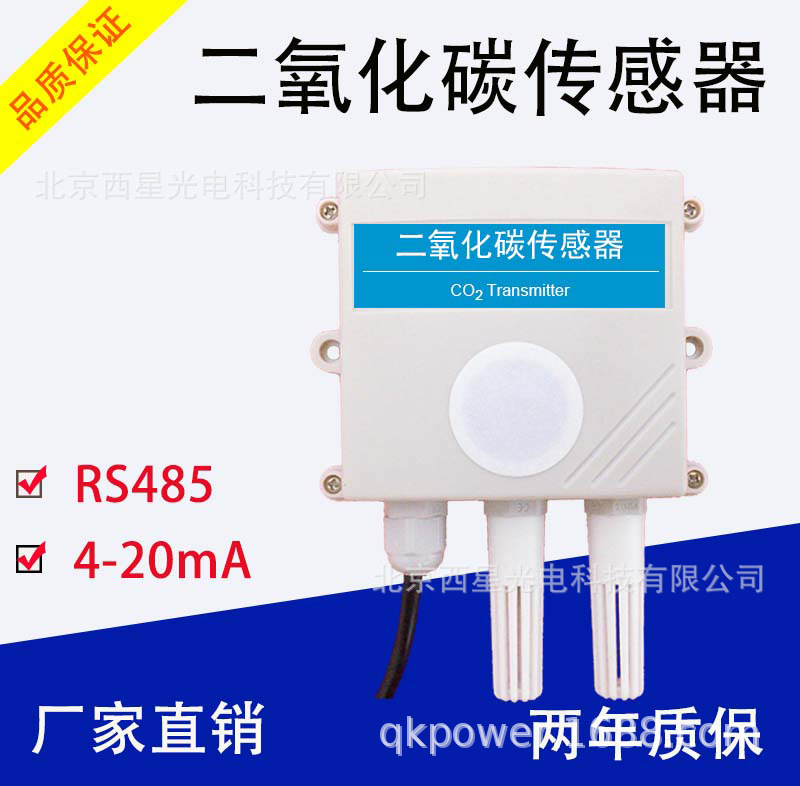

广泛适用于室内外环境二氧化碳浓度监测,广泛用于农业大棚,花卉培养等需要二氧化碳浓度监测的场合。本产品采用高灵敏度的气体检测探头,具有测量范围宽、线形度好、信号稳定,精度高等特点。信号输出4-20mA/0-5V-0-10V/RS485(标准的modbus协议)出厂可选,485型协议内容开放,支持二次开发,485型信号传输距离可达2000米。设备型号分为单CO2与CO2温湿度 体两种,下单前请客户根据实际需求选型。

1)电流型输出信号转换计算

     例如量程0~+5000ppm,4~20mA输出,当输出信号为12mA时,计算当前二氧化碳浓度。此二氧化碳浓度量程的跨度为5000ppm,用16mA电流信号来表达,5000ppm/16mA=312.5ppm/mA,即电流1mA代表二氧化碳浓度变化312.5ppm.测量值12mA-4mA=8mA.8mA*312.5ppm/mA=2500ppm。当前二氧化碳浓度为2500ppm。

(2)电压型输出信号转换计算

      例如量程0~+5000ppm,0-10V输出,当输出信号为5V时,计算当前二氧化碳浓度。此二氧化碳浓度量程的跨度为5000ppm,用10V电压信号来表达,5000ppm/10V=500ppm/V,即电压1V代表二氧化碳浓度变化500ppm.测量值5V-0V=5V.5V*500ppm/V=2500ppm。当前二氧化碳浓度为2500ppm。

undefined

undefined

西星科技二氧化碳传感器使用手册(RS485)



、 产品简介



  1. 1. 产品概述



本产品采用 线品牌二氧化碳气体传感器探头,运用非色散激光红外原理,对空气中的二氧化碳浓度进行测量,具有很好的气体选择性和无氧气依耐性。该传感器将成熟的红外激光气体检测技术和精密光路设计相结合,同时自带温度补偿功能,灵敏度高,线性度好,使用寿命长。



  1. 2. 产品参数



参数

指标

测量范围

0-2000ppm,0-5000ppm,0-10000ppm三种可选

精度

±(50ppm+5%读数值)

分辨率

1ppm

供电电压

DC12V-24V

消耗电流

<200mA

预热时间

<3分钟

响应时间

<120秒

工作温度

0-50℃

工作湿度

0-95%无凝结

尺寸

145mm x 110mm x 45mm(H)

重量

<200g

安装方式

壁挂式

使用寿命

>5年







二、 硬件接法



传感器引出红黑黄绿4根线,红线接电源,黑线接地GND,线接485-A,线接485-B。



传感器默认供电12V-24V,特殊需求可以定制。











三、 通信协议



  1. 1. 出厂默认配置



设备地址

1

波特率

9600

数据位

8位

停止位

1位

校验位

0



备注:以上仅为出厂默认设置,其中设备地址01-255,波特率1200-115200可随客户需要自主更改。



  1. 2. 通信格式



传感器遵循标准ModBus RTU协议,传感器读数保存在保持寄存器中,功能码为03。



上位机读取传感器数据问询帧格式:



设备地址

功能码

寄存器起始地址

寄存器个数

CRC低位

CRC高位

1字节

1字节

2字节

2字节

1字节

1字节







例:如上位机下发数据帧为 01 03 00 02 00 01 25 CA (16进制)



01为设备出厂默认地址001,



03为RS485功能码-读取保持寄存器,



00 02为要读取的寄存器起始地址-002,



00 01为要读取的寄存器个数-1个,



25为16位CRC低位,



CA为16位CRC高位。



下位机设备应答上位机,返回传感器数据应答帧格式:



设备地址

功能码

传感器数据长度

传感器数据

CRC低位

CRC高位

1字节

1字节

1字节

2N字节

1字节

1字节







N为读取的存储传感器数据的寄存器的个数。



例:如下位机返回的数据帧为:01 03 02 05 DC BA 8D (16进制)



01为返回数据帧所属的设备地址-001,



03为RS485功能码-读取保持寄存器,



02为传感器数据字节数-2个,



05 DC为传感器数据-转换为10进制为1500,



BA为16位CRC低位,



8D为16位CRC高位。
