雷达水温计 无线数传模块 RS-485总线转为无线通讯 如PLC等

点击图片查看原图
品 牌: 科易连
单 价: 面议
起 订: 2 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2021-10-11 08:32
浏览次数: 40
询价
公司基本资料信息








产品详细说明

主要特点



1、载波频率: 433MHz, 450MHz,470MHz,868MHz,915MHz等 ISM频段;
2、8个通讯信道,也可根据客户要求扩展到16/32/64信道;
3、多种传输数率:1200、2400、4800、9600、19200、38400bps;
4、数据格式:8N1/8E1/8O1(也可提供其它格式,如9位数据位以满足多机通讯的要求);
5、多种接口方式:RS232/RS485/TTL可选
6、透明的数据传输,所收即所发,可跟各种各样协议的终端无缝连接;
7、智能数据控制,用户无需编制多余的程序,即使是半双工通信,用户也无需编制多余的程序,只要从接口收/发数据即可,

   其它如空中收/发转换,控制等操作,模块自动完成。
8、低功耗;接收电流20mA(TTL接口方式)
9、工业 设计,采用高品质器件及高精度温补晶体,满足全天候工作的需要。可靠工作温度可达-35℃ ~ +80℃;
10、大的数据缓冲区,终端可连续发送数据给模块,而不会发生缓冲溢出及数据丢失;

11、可跟KYL系列其它中功率(1W,2W),大功率(5W)兼容,方便、灵活组网;
12、符合EN 300220 and ARIB STD-T67标准。



应用领域



水、电、气等无线抄表系统;
楼宇自动化、安防、机房设备无线监控、门禁系统;
无线呼叫系统、无线排队机、医疗器皿;
无线POS、PDA ;
无线数据传输,自动化数据采集系统;
无线LED显示屏、抢答器等、智能交通;
RS-485总线转为无线通讯,如PLC等。



规格参数

                                                              314L规格参数
技术指标 典型值 备注
供电电源 24v 12-30v
载波频率 433Mhz 450-470Mhz
输出功率 800mW --
发射电流 300mA --
接收电流 25mA --
休眠电流 1mA 购买时指定
接收灵敏度 -123dBm 1200bps
-116dBm 9600bps
传输距离 1200-2500m 空旷地,天线高度1.5m
外型尺寸 95mm×60mm×30mm 不包括天线接头

表:传输距离、接收灵敏度与空中速率的关系

空中速率(Bps) 接收灵敏度 传输距离(空旷,无遮挡)
1200 -120dbm 1000m
2400 -118dbm 800m
4800 -116dbm 650m
9600 -113dbm 500m
19200 -110dbm 300m

 接口定义

                                                    314L接口示意图



接口名称

功能描述

电平

备注

1

GND

电源地





2

VCC

电源(DC)

24 V

12-30V

3

DGND







4

485+/TXD

485+或者RS232数据发送

TTL



5

485-/RXD

485-或者RS232数据接收

TTL





 表:信道号跟RF频率对应关系表



信道号 信道频率 信道号 信道频率 信道号 信道频率 信道号 信道频率
1 429.0325MHZ 2 430.0325MHZ 3 431.0325MHZ 4 432.0325MHZ
5 433.0325MHZ 6 434.0325MHZ 7 435.0325MHZ 8 436.0325MHZ



指示灯状态描述

1、电源指示灯,上电常亮。

2、数据指示灯,上电瞬间亮500mS,收发数据时闪亮。

收发时序图

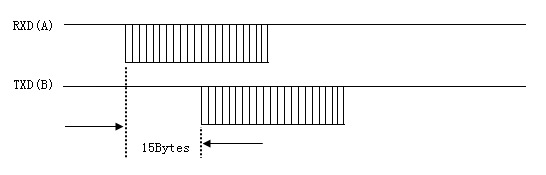

1、模块A发射数据到模块B接收到数据的时

    即终端A(与模块A相连接)通过无线把数据发给终端B(与B模块相连接),所产生的延迟时间。固定为

发射15个字节所用的时间,这个时间跟空中速率有关,而跟串口速率无关。具体如下:

 undefined
表:空中速率与延时的关系

空中速率(Bps)

延迟(ms)

19200

8

9600

15

4800

30

2400

60

1200

120

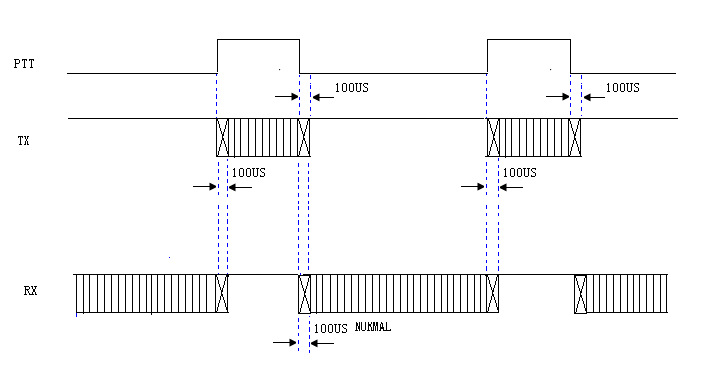

2、模块收发转换时间

      即模块从接收状态转换到发射状态或者从发射状态转换到接收状态所需要的时间,在这这段时间内

(100us)模块不能接收到空中数据。

undefined

KYL系列微功率无线数传模块的使用方法

电源:

   KYL-314 使用直流电源,电压+12~30V。根据用户的需要,可以与其它设备共用电源,但请选择纹波

系数较好的电源。建议 好不要使用开关电源,如果必须使用开关电源,请注意开关脉冲对无线模块的

干扰。另外,系统设备中若有其他设备,则需可靠接地。若没有条件可靠接入大地,则可自成 地,但

必须与市电完全隔离。

电源的 大输出电流应该大于模块 大工作电流的1.5倍

包装配件

1、标准配件

1、KYL-314L无线传输模块 只。

2、1.5M小吸盘天线



2、可选配件

1、TTL接口编程连接线。(方便用户通过电脑的232接口对模块参数进行设置)

2、电源

3、可选天线。(用户可跟据自己的实际使用情况,选择适合自己的天线,使通讯效果达到 佳

图:可选配件

1020L可选配件
