功能描述
八路开关量无线实时传送，接收模块的继电器输出与发射模块的开关输入实时关联，即发射模块输入开
关闭合，接收模块相对应的输出继电器同步闭合，发射模块输入开关断开，接收模块的相对应输出继电
器同步断开，各个通道互相独立。用户无需编程，无需现场布线就可以达到远程控制的目的。广泛应用
于工业遥控器、工业现场监控、水厂自动化等项目。
、KYL-808应用图
二、KYL-808连接示意图
应用领域
无线水泵自动控制
无线声光报警灯
工业遥控器、工业现场监控
无线小车控制
水厂自动化
交通自动化控制
环境监测系统
石油管道监控系统
规格参数| 特性 | 范围 | 典型值 | 备注 |
| 电源 | 9-36V | 24V | 输出电流≥500mA |
| 传输距离 | 1-3公里 | - | 空旷视距 |
| 输出数 | - | 8个输出 | - |
| 输出类型 | - | 继电器 | 大负载能力DC 220V5A |
| 输入数 | - | 8个输入 | - |
| 输入类型I | - | 无源触点 | - |
| 输入类型II | DC 0-24V | 低电平<1V | 低电平对应闭合 |
| 高电平>4.5V | 高电平对应断开 | ||
| 发射电流 | - | <300mA | - |
| 接收电流 | - | <20mA | - |
| 尺寸 | - | 145mm*90mm*40mm | - |
备注：输入类型在销售出库时会按照客户需求指定，后续不可再更改。
KYL-808端子和硬件介绍1、八路继电器输出，带负载能力达220V/5A，两个相同的Ox（x=1，2，3，4，5，6，7，8）代表 组继电器的两个触点
图 ：COM1-开关输出及电源接线端子
2、八路开关输入，支持无源及有源输入。
无源输入时，只需在Ix（x=1，2，3，4，5，6，7，8）及GND之间接入 个开关或者按钮，开或者断的状态将被发送到
远端输出模块，并被输出。
有源输入时，用户需在Ix（x=1，2，3，4，5，6，7，8）端子输入 个高或低电平，高电平对应断开，低电平对应闭合。
注意无电平输入时，接收端输出断开。

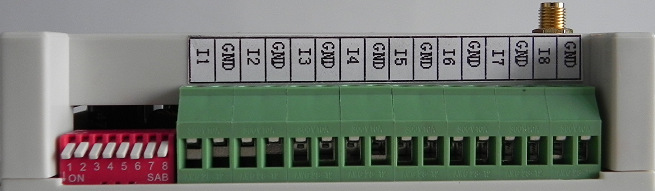

图二：COM1-开关输出及电源接线端子
指示灯状态描述
1、电源指示灯-PWR：上电常亮
2、数据指示灯-T/R：每秒闪动 次，表示模块运行正常
3、运行指示灯-RUN：模块每进行数据发射/接收时，指示灯闪烁
4-7：开关输出状态指示D1-D4：指示灯亮，表示相应的输出通道闭合，反之断开
拨码定义1、 拔码开关DIP1-4对应信道选择
2、码开关DIP5-8对应工作模式选择
使用提示：
*用户 般使用输入变化触发发送模式即可，即DIP7-ON
*为避免同 遥控范围有两套以上系统同时工作时发生冲突，不同系统的模块应选用不同信道（工作频率）
*定时模式下，必须 台是主机， 台是从机
*拔码位置改变后，必须重新上电才能生效
引脚定义
| 接口名称 | 脚位号 | 定义 | 说明 |
| COM1 | 1 | 24V | DC：12-30V |
| 2 | GND | 电源地 | |
| 3 | NC | - | |
| 4 | NC | - | |
| 5 | NC | - | |
| 6 | OUT1(O1) | 路继电器无源触点输出 | |
| 7 | |||
| 8 | OUT2(O2) | 二路继电器无源触点输出 | |
| 9 | |||
| 10 | OUT3(O3) | 三路继电器无源触点输出 | |
| 11 | |||
| 12 | OUT4(O4) | 四路继电器无源触点输出 | |
| 13 | |||
| 14 | OUT5(O5) | 五路继电器无源触点输出 | |
| 15 | |||
| 16 | OUT6(O6) | 六路继电器无源触点输出 | |
| 17 | |||
| 18 | OUT7(O7) | 七路继电器无源触点输出 | |
| 19 | |||
| 20 | OUT8(O8) | 八路继电器无源触点输出 | |
| 21 | |||
| COM2 | 1 | IN1(I1) | 组开关量输入 |
| 2 | GND | ||
| 3 | IN2(I2) | 二组开关量输入 | |
| 4 | GND | ||
| 5 | IN3(I3) | 三组开关量输入 | |
| 6 | GND | ||
| 7 | IN4(I4) | 四组开关量输入 | |
| 8 | GND | ||
| 9 | IN5(I5) | 五组开关量输入 | |
| 10 | GND | ||
| 11 | IN6(I6) | 六组开关量输入 | |
| 12 | GND | ||
| 13 | IN7(I7) | 七组开关量输入 | |
| 14 | GND | ||
| 15 | IN8(I8) | 八组开关量输入 | |
| 16 | GND |
使用方法
1、给模块安装天线。
2、按照使用需求，根据上述说明设置好拔码开关，连接相应的开关输入、开关输出设备。
3、连接电源（12-30V），打开电源开关，电源要求输出电流能达到500mA以上。
4、至此，模块的输入就能控制另 只模块的输出了。
5、模块双向传输，即 只模块在作为输入的同时，还可以作为受控输出，反之也可。
6、在同 遥控范围内使用两套以上遥控系统，应该选用不同的工作频率以避免相互干扰。
工作模式详细说明
1、触发模式
开关输入状态发生变化，将触发开关量模块发送本地开关量状态。此模式传输速度快，实时性好，
因为只有开关输入状态发生变化才会发射，所以能耗较小。
2、定时模式
定时模式下， 台主机，另 台必须为从机。主机每秒跟从机同步 次，即主机每秒把本机的开关状
态传送给从机，然后从机把本机状态反馈给主机。当主机跟从机不能同步时间达到3秒后，主/从机所有
输出触点输出断开，直到重新同步。此模式下，会有 多1秒的开关传送延迟。
3、采集模式
采集模式时，DIP8（发送模式）、DIP7（主从模式）、DIP5（中继/反馈模式）无效。此时模块相
当于 台无线Modbus从机，不能主动发送数据。主机是 台连接无线数据传输模块的PC机或者其它数
据终端，数据终端发送Modbus RTU命令，要求从机返回采集状态或者控制从机的开关输出，从机地址
1-254可设。
4、反馈/中继模式
反馈/中继模式时，接收机把收到的输出命令转发，使命令传输的更远，起到中继的作用。而发射机、
收到转发的命令后从本机输出端口输出开关信息，同时输出指标灯亮起/灭掉，其输出状态跟本机输入状
态完全 致。如果接收机未收到本帧命令，则不会转发，反馈失败，主机输出状态将跟输入状态不 致，
从而可以达到监控接收机输出结果的作用。用户如不刚接触产品，不熟悉使用方法时，应把所有拔码开关
拔到ON的位置进行调试。

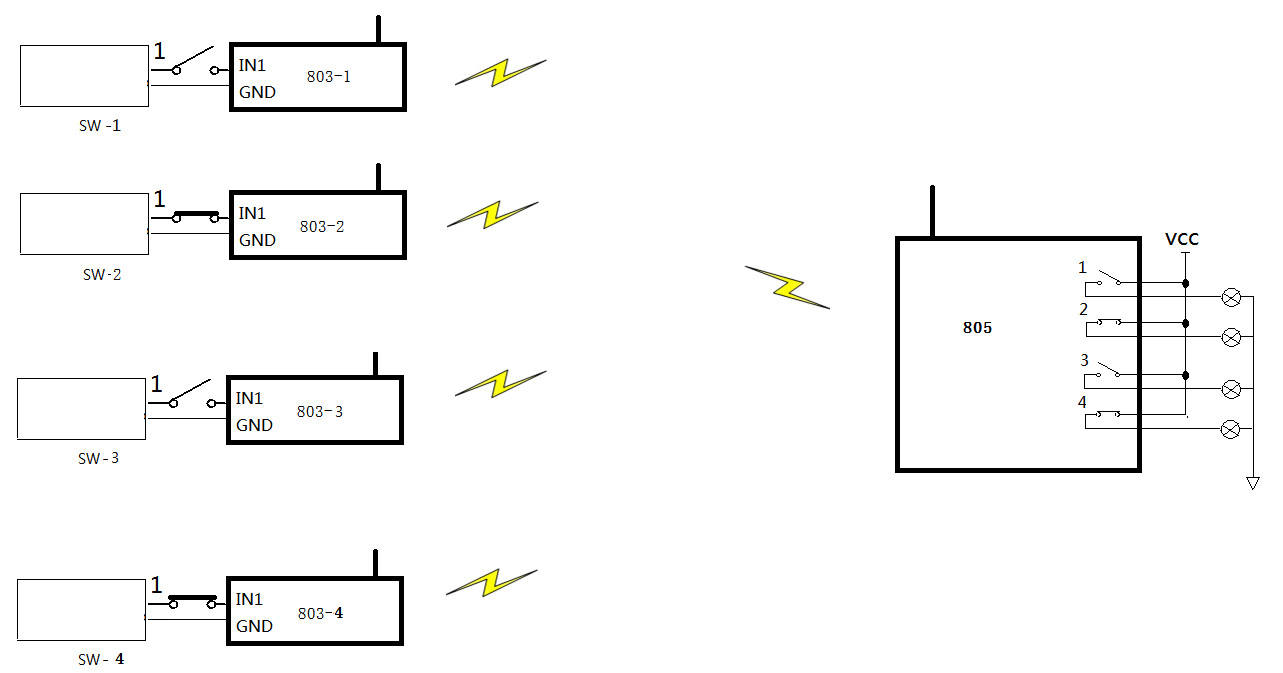

KYL-808其他应用方法
KYL-808除了可以实现 对 开关传输以及采集模式下的 主多从开关采集控制外，还可以跟我公司
的其它开关传输模块(如KYL-803、KYL-808等)联合使用实现集中控制、集中输出等功能（注意这些功能
需要在购买前指定）。示意如下：
产品对比
标准产品
| 型号 | 无线开关量信号传输远近标配型号 |
| KYL-808U | 双向，发射端.接收端成对使用，无需编程，塑料外壳，通信距离，发射功率100MW，600米-1公里，空旷无遮档情况 |
| KYL-808 | 双向，发射端.接收端成对使用，无需编程，塑料外壳，通信距离，发射功率800MW，2-3公里，空旷无遮档情况下 |
| KYL-808H | 双向，发射端.接收端成对使用，无需编程，塑料外壳，通信距离，发射功率5W,7-10公里，空旷无遮档情况下 |
| KYL-808P | 双向，发射端.接收端成对使用，无需编程，塑料外壳，通信距离，发射功率可编程2-10W，空旷无遮档情况下 |
| KYL-808+668 | 双向，发射端.接收端成对使用，无需编程，塑料外壳，通信距离，发射功率25W，空旷无遮档情况下 |
包装配件
1、标准配件
1、KYL-808无线开关量模块 个。

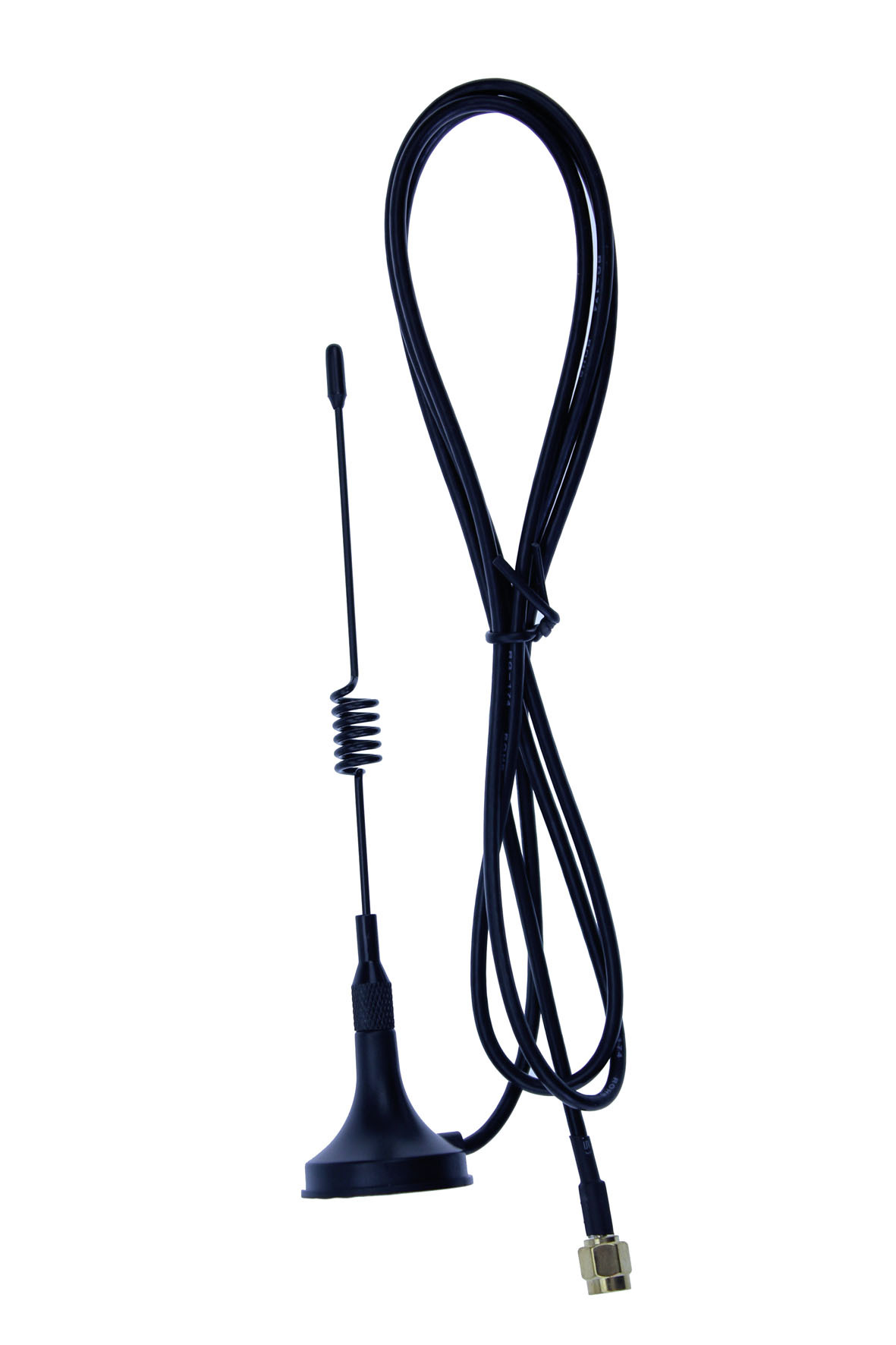

2、433-1.5M小吸盘。
图：标准配件
2、可选配件

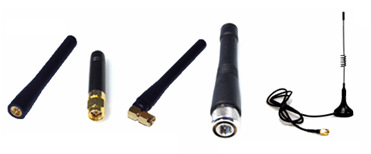

1、可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到 佳
图：可选配件
