无线数传模块 无线数传电台 5W 无线数传厂家

点击图片查看原图
品 牌: 科易连
单 价: 面议
起 订: 2 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2021-10-11 08:32
浏览次数: 29
询价
公司基本资料信息








产品详细说明

主要特点



1.功率及灵敏度

射频输出功率大于5W,高接收灵敏度-123dbm(1200bps);-118dbm(9600bps)。

2.多个工作频段,满足用户多方面需求

载频频率400 - 470MHz,也可提供868/915MHz等频率 。

3.传输距离远

8Km (BER=10-5@9600bps,大吸盘天线,开阔地);

12Km (BER=10-5@1200bps,大吸盘天线,开阔地);

4.多信道,多速率。

KYL-320H型模块标准配置提供8个信道,满足用户多种通信组合方式的需求。KYL-320H型模块可提供1200bps、2400bps、4800bps、

9600bps、19200bps、38400bps等多种通信波特率。

5.高速无线通讯和大的数据缓冲区。

空中速率大于或等于串口速率时可连续传输无限大的数据,空中速率小于或等于串口速率时,缓冲区暂存后转输。

6.数据启动发送,透明传输,方便用户使用。

电台收到需要发送的数据后,自动启动发射,无需用户进行收发控制。

7.低功耗

接收电流<30mA,发射电流<1.5A,休眠时电流<1mA。

8.高可靠性,体积小、重量轻。

铝合金屏蔽外壳,小体积:85mm×58mm×16mm (不包括天线接头)。



应用领域



水、电、气等无线抄表系统;
楼宇自动化、安防、机房设备无线监控、门禁系统;
无线呼叫系统、无线排队机、医疗器皿;
无线POS、PDA ;
无线数据传输,自动化数据采集系统;
无线LED显示屏、抢答器等、智能交通;
RS-485总线转为无线通讯,如PLC等。

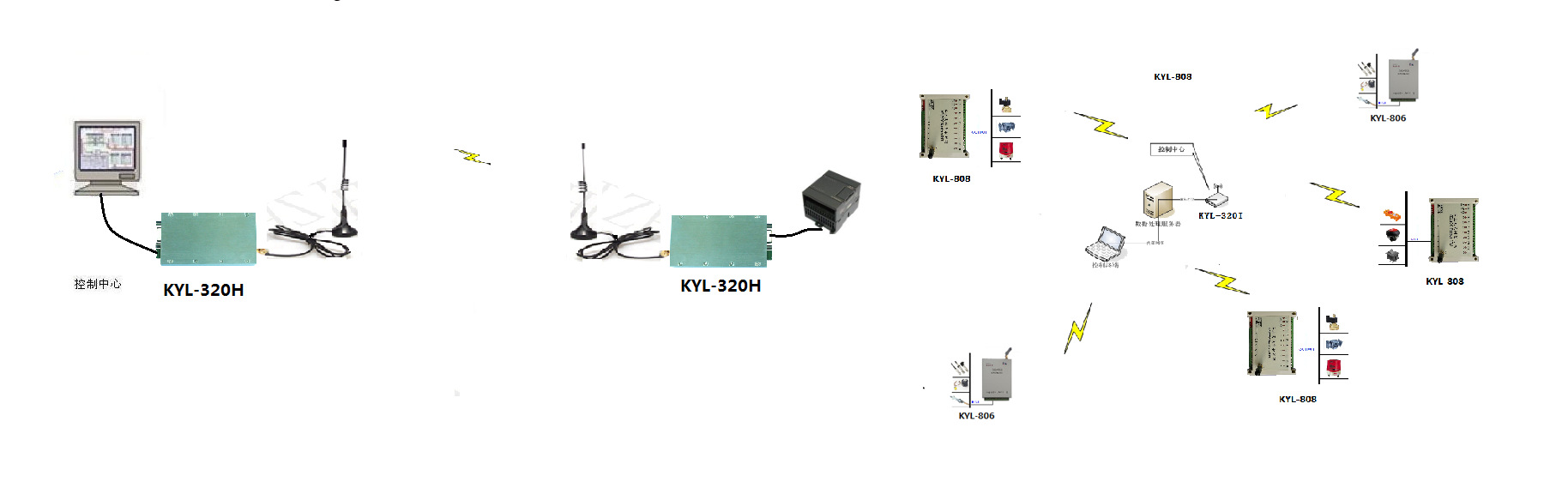

应用示意图



undefined




规格参数

                                                          KYL-320H格参数
技术指标 典型值 备注
供电电源 12v
载波频率 433Mhz 450Mhz  470Mhz
输出功率 5W  --
发射电流 <1.5A   --
接收电流 <30mA   --
休眠电流
接收灵敏度 -123dBm 1200bps
-118dBm 9600bps
传输距离 8-12KM 空旷地,天线高度1.5m
外型尺寸 85mm×85mm×22mm 不包括天线接头.不含安装片宽度为58mm

 接口定义

                                             KYL-320H接口示意图



接口名称

功能描述

电平

备注

1

GND





2

A(TXD)

RS-485 A或TXD of RS-232





3

B(RXD)

RS-485 B 或RXD of RS-232





4

NC





5

DGND

信号地





6

RXD/TTL

数据接收(TTL电平)

TTL



7

TXD/TTL

数据发射(TTL电平)

TTL

8

SLEEP

休眠控制

TTL

低电平有效

9

TEST

 内部测试







 表:信道号跟RF频率对应关系表



信道号 信道频率 信道号 信道频率 信道号 信道频率 信道号 信道频率
1 429.0325MHZ 2 430.0325MHZ 3 431.0325MHZ 4 432.0325MHZ
5 433.0325MHZ 6 434.0325MHZ 7 435.0325MHZ 8 436.0325MHZ



详细技术指标:

调制方式:FSK/GFSK

工作频率:400MHZ / 420MHz / 450MHz

发射功率:5W

接收灵敏度:-123dbm(1200bps);-118dbm(9600bps)

发射电流:  <1.5A

接收电流:<30mA

休眠电流:  <1mA

信道速率:1200/2400/4800/9600/19200

串口速率:1200/2400/4800/9600/19200用户可设

收发转换时间: <10ms

接口数据格式:8E1/8N1/8O1(也可提供其它格式,如9位数据位)

工作电源:DC:12V(±10%)

工作温度:  -40℃~+80℃(工业 );

工作湿度:10%~90%相对湿度,无冷凝

外形尺寸:85mm×58mm[不含安装片]×19mm (不包括天线接头)。

参数配置:

  KYL-320H常用参数主要有:串口波特率与校验,信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用

过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时, 帧可传无限大数据,空中速率小于或等于串口速

率时, 帧 多可传255字节。空中速率越高时传输距离会越近。



两台KYL-320H在使用时必需将参数配置如下(我公司出厂时 般会根据用户需求配好参数):

1.两电台信道(即频率) 致;

2.两电台空中波特率 致;

3.两模块串口波特率及校验与所接设备或电脑 致。

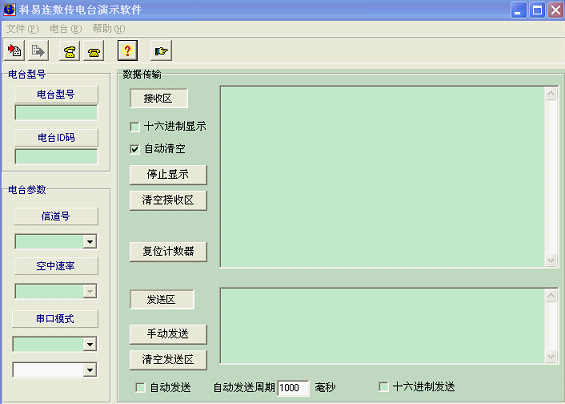

软件简单操作(详见《软件操作说明》):

进入模块设置软件后,打开连接模块的串口;

单击“文件中的读电台”,检测成功后,单击“读参数”,即可读出模块本来的参数,选择相应的参数,

单击“设置”即可设置成功。

undefined

注意事项

1、为达到 好的通讯效果,请尽量使用纹波系数较小的电源,电源的 大电流应该大于模块

大电流的1.5倍。

2、TTL、RS-485、RS-232三种接口只能选其 。

3、传输数率分为:接口数率:用户可通过KYLPRO.exe PC软件更改;空中数率:空中数率需要

用户在定货时说明。

4、当接口SLEEP 为低时,模块将进入休眠模式。在此模式下,将不能进行数据的收发。当SLEEP

为高或悬空时150mS后,模块进入工作状态。(如不需要休眠功能,此脚悬空)

包装配件

1、标准配件

1、 KYL-320H数传电台 只。

2、 相对应接口的数据线 条。

3、 电源线 条。

4、 小吸盘天线 只





2、可选配件

1、 RS-232接口编程连接线。(方便用户通过电脑的232接口对模块参数进行设置)

2、 USB接口编程联接线。(方便用户通过电脑的USB接口对模块参数进行设置)

3、 数据传输测试设备。(方便用户在选型或实际使用中对模块进行测试)

4、 可选天线。(用户可跟据自己的实际使用情况,选择适合自己的天线,使通讯效果达到 佳)

图:可选配件

1020L可选配件
