多参量变送器 多参数变送器 差压流量变送器 温压补偿

点击图片查看原图
品 牌: KENDO/肯都
单 价: 面议
起 订: 1 套
供货总量: 10000000 套
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2022-09-12 19:57
浏览次数: 40
询价
公司基本资料信息








产品详细说明
 产品详情


▲技术参数



  多参量变送器是 种新型的差压变送器,可显示工作压力、温度、瞬时、累积流量, 可以替代原来的由差压变送器、压力变送器、温度变送器、二次仪表的传统组合。并可对气体、蒸汽进行自动温度压力补偿、实现了现场直接显示标况流量、质量流量的功能,在外接24V电源的情况下, 可以提供电流、频率、485远传输出。并可以使用 个电池工作2-3年,可以与差压类节流装置(V锥、孔板、弯管、喷嘴、文丘里、阿牛巴、威力巴、毕托管、楔形)直接配用,组成 体化V锥流量计、 体化孔板流量计、 体化弯管流量计、 体化喷嘴流量计、 体化文丘里流量计、 体化阿牛巴流量计、 体化威力巴流量计、 体化毕托管流量计、 体化楔形流量计。


▲特征描述


可电池供电现场显示无须外接电源工作2-3年
●全隔离输出超强抗干扰性设计,屏蔽 切干扰
●可输出脉冲、电流(4-20mA)、485(modbus-rtu)信号
●自带温度压力传感器
●气体、蒸汽自动温度压力补偿
●量程比1:60 1:100 1:200 1:400
●气体可显示温度、压力、工况流量、标况流量等参数
●蒸汽可显示温度、压力、密度、质量流量等参数
●可对流量传感器线性进行分段矫正
●微差压可以测量10Pa-6000Pa
●用户不需要做任何调试装上即可使用
●开放平台,可根据用户要求定制算法
●可靠性高,用户不需做任何维护
●传感器逐点补偿,温度稳定性高
●隔爆设计,隔爆等
ExdIICT4


▲多参量变送器规格

测量范围

表压:0-0.05至0-40Mpa

过载范围

与测量范围有关, 低1Mpa, 高40Mpa

精度等

0.05 0.1 0.2 0.5

工作电源

内置3.6VDC  24VDC

输出信号

三线制频率(0-1000Hz) 2线/3线制电流(4-20mA)四线制485(modbus-rtu)可选

温度范围

介质温度-200-600℃工作温度-40-85℃储存温度-45-125℃

温度影响

0.03%F.S./℃

电器连接

接线端子

防护等

IP65

螺纹接口

M20x1.5内螺纹

抗震动性

20g,20-5000Hz

抗冲击性

100g,11ms

外壳材质

铝合金

使用寿命

>1x108压力循环


▲工作原理图
5


▲安装注意事项


由于工艺流程的需要,KD9051系列变送器经常安装在工作条件较为恶劣的现场,为了保证其应有的精度指标,安装时注意以下事项:

1、管道进行扫线时候应关闭取压阀,防止过载或者高温烧坏变送器。

2、变送器应在额定压力、温度范围内工作,不能超过 大额定压力、温度范围。

3、应尽量安装在温度梯度和温度变化小,无冲击和振动的地方,无气泡。

4、安装位置尽量远离变频器或大功率电机,必要时采取隔离措施,使用屏蔽电源线。


▲安装示意图


A型

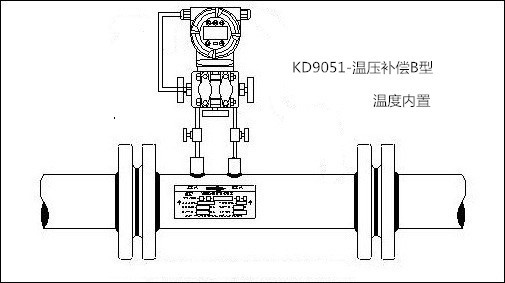

B型

C型

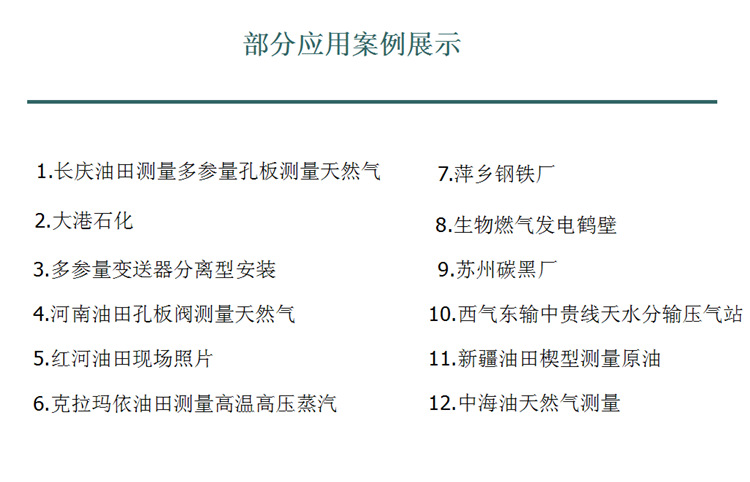

▲用途/应用案例
8

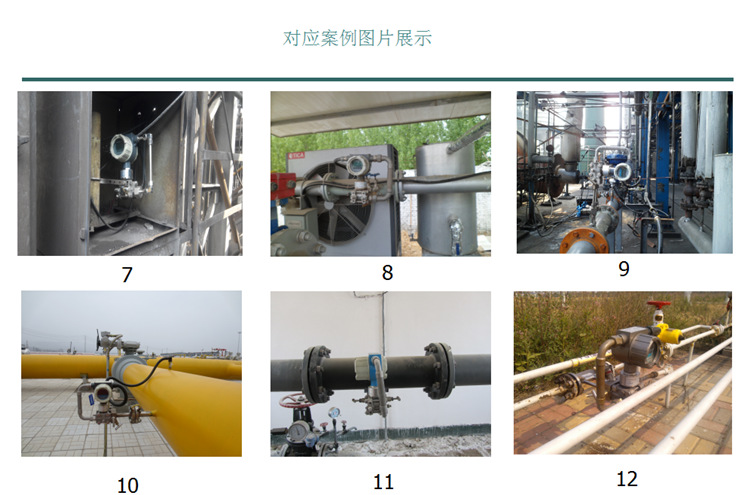

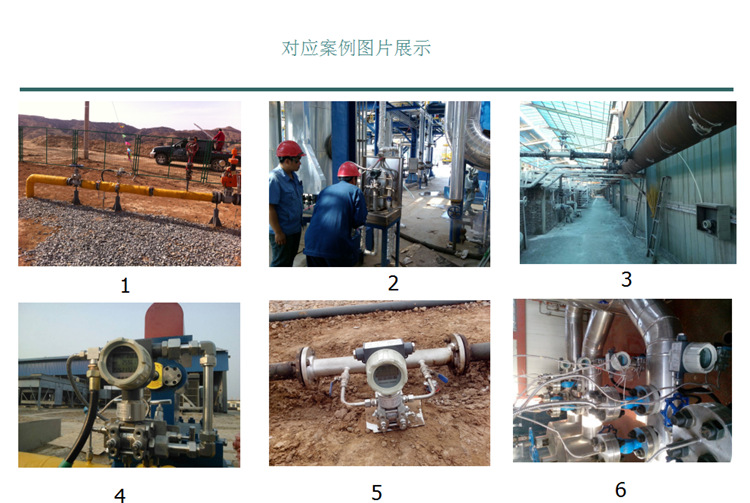

▲案例现场

9

10



▲概述






  • 关键词: 压力变送器,介质,信号,精度
  • 摘要:我们判定上面的五个参数往后还要招认你的压力变送器的进程衔接接口以及压力变送器的供电电压;假定在格外的场合下运用还要虑防爆以及防护等 . “靠科技创名牌,以质量立许诺,效能赢商场”为运营主旨。以优良的产品、优惠的报价、优良的效能,积 参与商场竞赛,诚挚与各界兄弟,新老客户诚信协作,共创光芒(延伸阅读...多参量变送器)

         接液资料

  • 我们要虑的是压力变送器所测量的介质,通常的压力变送器的触摸介质有些的资料选用的是316不锈钢,假定你的介质对316不锈钢没有腐蚀性,那么基本上 切的压力变送器都适合你对介质压力的测量. (延伸阅读...多参量变送器)
  • 假定你的介质对316不锈钢有腐蚀性,那么我们就要选用化学密封,这么不光起到可以测量介质的压力,也可以有用的阻挠介质与压力变送器的接液有些的触摸,然后起到维护压力变送器,延长了压力变送器的寿面. (延伸阅读...多参量变送器)

        量程方案

  • 通常传感器测量的 大方案为传感器的满量程70%是 佳的,也即是现在要测量70bar的压力,我们选压力变送器的量程应中选100bar. (延伸阅读...多参量变送器)

        介质温度

  • 由于压力变送器的信号是经过电子线路有些变换的,所以通常情况下,压力变送器的测量介质温度为-30到+100度,假定温度过高,我们通常选用的是冷凝弯来冷却介质,这么相对让厂家格外为你出产 个耐高温的压力变送器的本会降低许多. (延伸阅读...多参量变送器)

        测量介质

  • 通常我们测量的是相比照照清洁的流体,我们就直接选用标准的压力变送器就可以了,假定你所测量的介质是易结晶的或粘稠的,我们通常选用的是外置膜片的或和化学密封 起运用,这么会有用的阻挠介质堵住压力测量孔. (延伸阅读...多参量变送器)

      输出信号

       精度等

  • 每 种电子式的测量计都会有精度过错的,但是由于各个国家所标的精度等 是不 样的,比方,中国和美国等国家标的精度是传感器在线性度 佳的有些,也即是我们通常所说的测量方案的10%到90%之间的精度;而欧洲标的精度则是线性度 欠好的有些,也即是我们通常所说的测量反的0到10%以及90%到100%之间的精度.如欧洲标的精度为1%,则在中国标的精度就为0.5% (延伸阅读...多参量变送器)
  • 现在由于各种搜集的需求,现在商场上压力变送器的输出信号有许多种, 要4~20mA,0~20mA,0~10V,0~5V等等,但是比照常用的是4~20mA和0~10V两种,在我上面举的这些输出信号中,只需4~20mA为两线制(我们所说的输出为几线制不括接地或屏蔽线),其他的均为三线制. (延伸阅读...多参量变送器)
