演示记录：

　　
来 张证明照片，右侧为复位开关和指示灯。左侧三个按钮分别为：显示 高数值，显示实时数值，显示 低数值。本实验 律采用实时数值。

　　

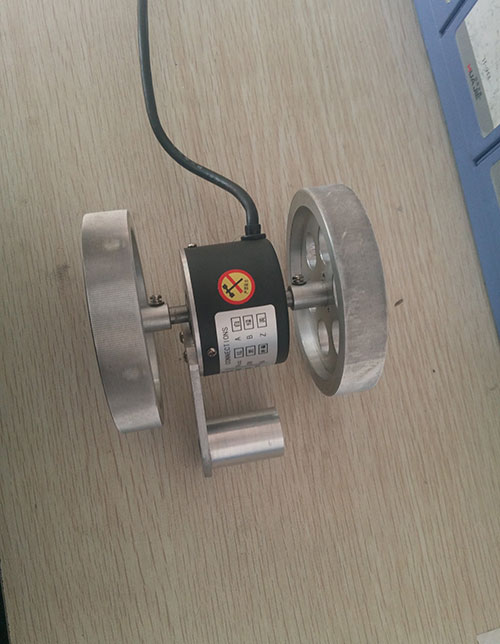

本公司生产的编码器，PIE5008-T系列，脉冲数为600.（如需更高测量精度，可以选择更大脉冲数的编码器）

　　

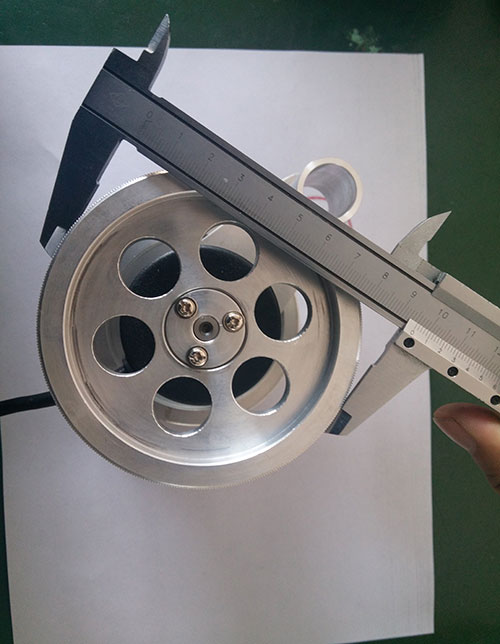

用卡尺测量轮子直径。（道具不精准，周长是300mm，略微有些误差。滚轮精度越高测量精度越高）

　　

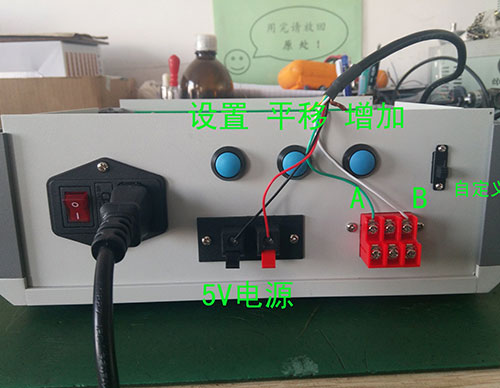

如图所示连接编码器和数显表，侧面开关为自定义设置开关。

　　
禁用自定义功能，并联 个计数器，同时归零，用手摇编码器轮，转 圈

　　

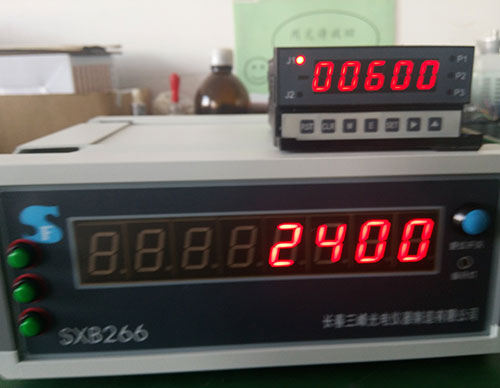

由于演示用数显表内部进行了4倍频处理，所以当计数器计数600的时候，数显表显示为2400，至此准备及验证工作完成，系统可正常使用。】

　　

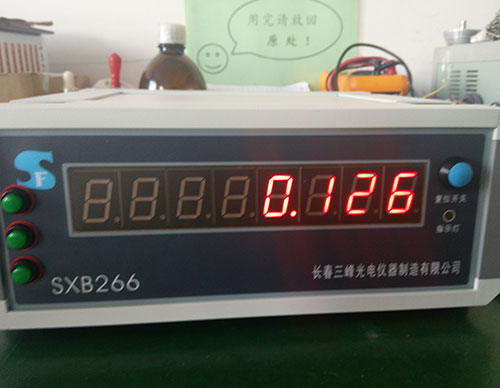

编码器的轮周长为300mm，编码器 圈在数显表上的计数为2400.打开自定义开关，按【设置】进入设置界面，设置每个脉冲表达0.126mm。

　　
由于是演示，没有精准安装，编码器放在米尺0刻线位置，数显表归零

　　

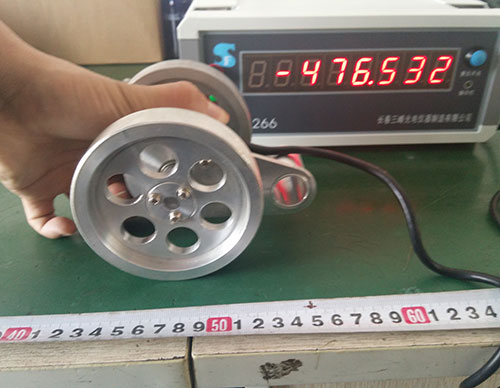

推动编码器，沿着米尺方向前进（显示为负数的原因是我走反了，实际情况为沿着米尺方向后腿）。图片为随手抓拍的 张，编码器对应米尺的实际位置和数显表显示的位置 致

后记：本实验为长春三峰光电仪器制造有限公司编码器配合数显对长度测量的演示，和对新品数显表的简单测试。结果令人满意。在保证安装精度和机械精度的情况下，数显表可准确显示长度。
