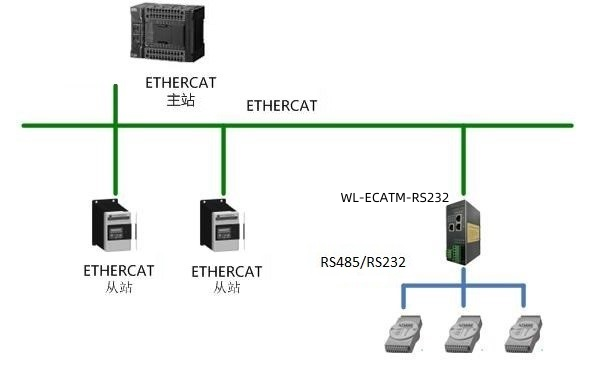

WL-ECATM-RS232是自主研发的*款 EtherCAT 从站功能的通讯网关。该产品主要功能是将 EtherCAT 网络和 RS485 或 RS232 设备连接起来。

本网关连接到 EtherCAT 总线中做为从站使用，连接到 RS485 或 RS232 总线中做为主站或从站使用。
、

EtherCAT技术参数

● 网关做为 EtherCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

● 带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。

● 支持的*大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。

RS485/RS232 技术参数

● RS485/RS232 波特率可以选择：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K 等。

● 字符格式及校验：8 位无校验、8 位+偶校验、8 位+奇校验、7 位+偶校验、7 位+奇校验、8 位+地址/数据标记、7 位+2 停止位+无校验。

● 自动定时发送功能，定时发送间隔时间从 10 毫秒到 10 秒可选。

　　电气参数

　　● 电源：直流24V/200mA(18V～30V可用)

　　● 工作环境：-40～55℃，湿度≤95%

　　● 防护等*：IP20

　　● 安装方式：35mm导轨

　　● 重量：500g

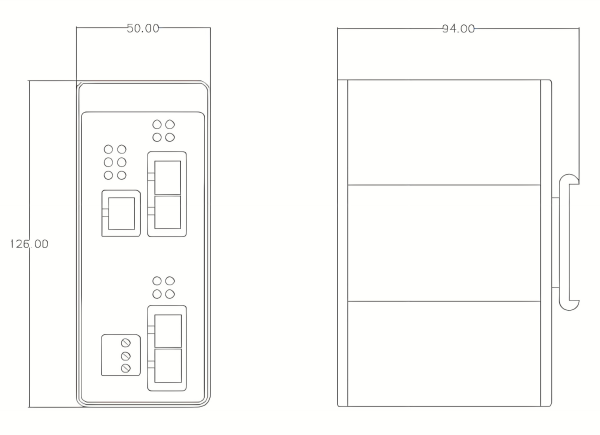

　　产品尺寸图
