4-20ma转485模块modbus模拟量输入模块优质厂家

提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手

 Modbus协议：

Modbus协议是 种广泛应用于当今工业控制领域的通用通信协议。通过此协议，控制器相互之间、或控制器经由网络可以和其它设备之间进行通信。

DAM-7011是集模拟量输入型数据采集器，配置有1路模拟输入通道。模块采用高性能16位AD芯片，测量精度±0.1%。模块具有低温飘，线性度高， 致性好；使用方便等特点；适用于采集工业现场的各种电压/电流信号，为现场数据采集提供 种稳定且低成本的采集产品。

 DAM模块是全新 代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。可采集1路差分模拟信号；模块采用高性能16位AD芯片，采集测量精度±0.1%。模块配置有隔离的RS232/RS485接口，方便与PC或PLC通信；可单独与PC或PLC通信，也可以与多个485模块组网使用。

DAM-7011采用 进高效的光电+磁隔离技术，电源、通讯、信号输入三端隔离，有效保障数据采集的速度、可靠及安全。

产品特性：

◆ARM嵌入式实时操作系统
◆模拟输入通道：1路差分
◆模拟输入信号范围：			±20mA，	±100mV，
	±1V，	±2.5V，	±5V，	±10V
◆AD转换分辨率： 16位
◆测量精度：±0.1%（典型值）
◆转换速率：40次/秒（全通道）
◆宽供电范围：DC 9～30V（24V@20mA）
◆地址/波特率可由用户配置
◆支持Modbus RTU协议及自定义ASCII协议
◆支持模块主动发送数据模式
◆±15KV ESD保护
◆三端隔离耐压：电源/通信/模拟输入之间≥1500V AC
◆工作温度范围：-40℃～80℃
◆工业 ABS阻燃外壳，标准DIN35导轨

模块工作原理图：

 输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与通讯单元采用光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。

 浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

模拟量输入接线：

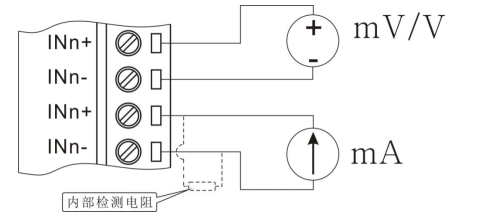

DAM-7011模拟量输入接线示意图
DAM-7011模拟输入为差分输入，每个模拟输入通道都有两个接线端口，分别为模拟输入正（INn+）与模拟输入负（INn-）。

DAM-7011配置有1路RS232与1路RS485，RS232可以直接与电脑连接，RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接

DAM-7011模块通信模式通常为主从模式（ 问 答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

DAM-7011模块通信模式通常为主从模式（ 问 答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

 通信地址

DAM-7011模块通信地址范围为01～FF(1～255)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信速率

DAM-7011模块RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块出厂默认波特率为9600bps，模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见配置说明

 通信协议

DAM模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如配置地址（001～0FF）、波特率。

选型表：

售后保障：

本产品自售出之日起提供两年质保，7x24小时技术服务，凡用户在遵守贮存、运输及使用要求的条件下产品损坏，或产品质量低于技术指标的，免费返厂维修。因违反操作规定和要求而造成产品损坏的，需交纳器件费用和维修费。
