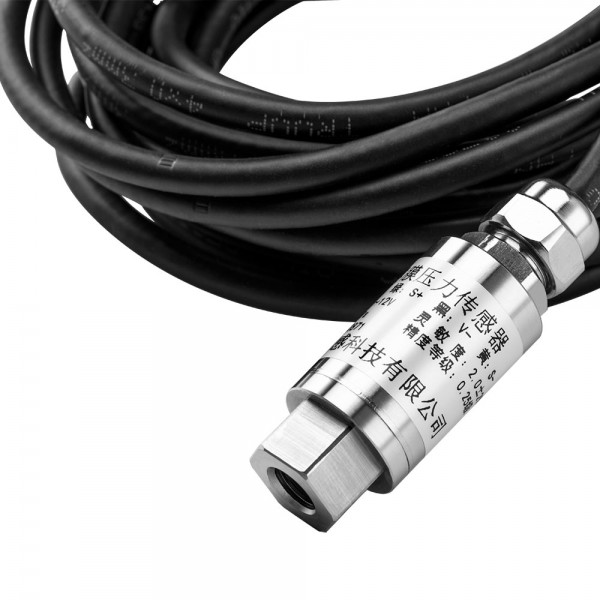

chntek启泰QTQ400系列称重压力传感器

点击图片查看原图
品 牌: chntek启泰
单 价: 面议
起 订:
供货总量:
发货期限: 自买家付款之日起 20 天内发货
所在地: 湖南 长沙市
有效期至: 长期有效
最后更新: 2021-05-28 08:55
浏览次数: 109
询价
公司基本资料信息








产品详细说明
 产品介绍
产品描述称重3



  •      QTQ400系列称重压力传感器采用我公司自主研发生产的金属溅射薄膜压敏芯体封装而成,针对装载机、叉车、铲车、挖掘机等使用液压装载的设备称重设计。该压力传感器精度等 可达0.2%,非常适合于动态和静态测量任务,对挖掘机斗中物体进行称重或确定叉车叉上的重量,可用作贸易应用中的重量计量。该产品输出形式、电气和压力连接选择范围广,抗冲击、可靠性高、耐高温,可在-40~105℃下长期稳定工作,即可适用于 大多数应用场合。

  • QTQ401型  mV信号

  • QTQ402型  带调理

  • 产品应用范围:

    装载机、叉车、铲车、挖掘机等称重

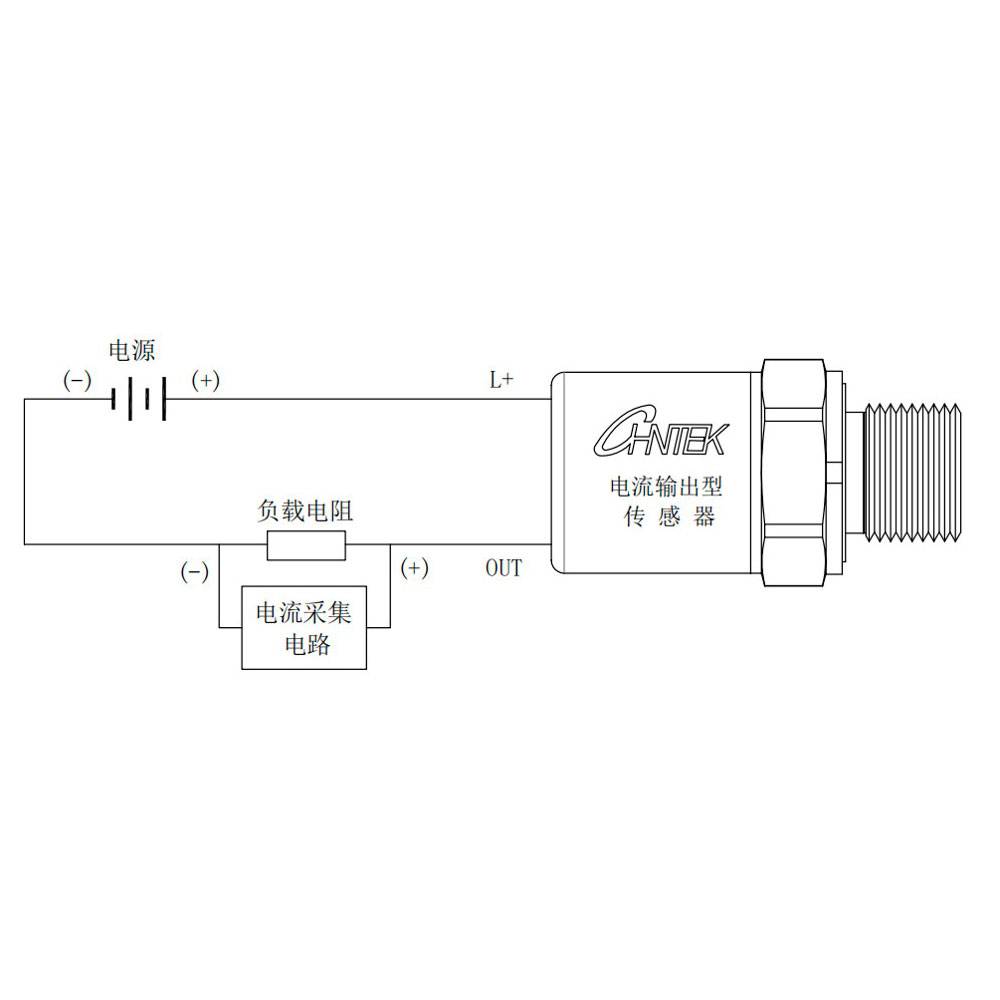

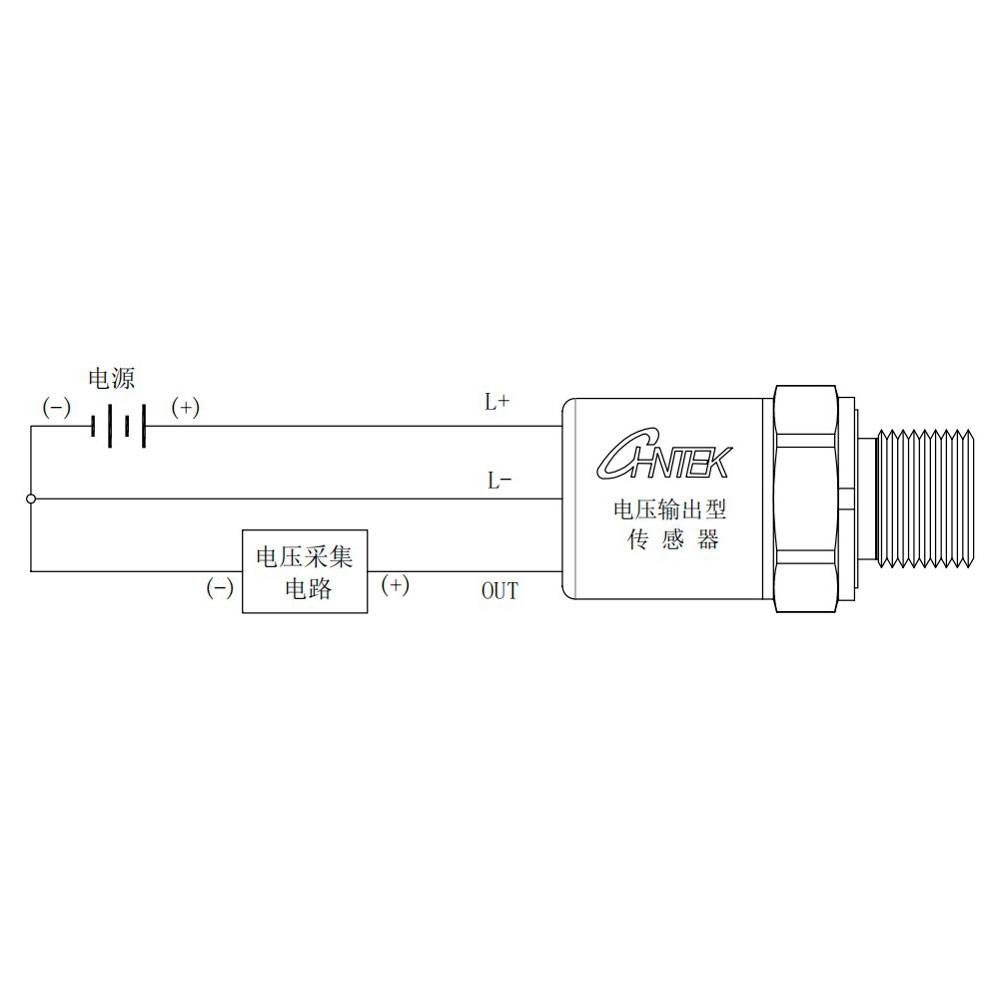

产品接线图
产能优势:

芯片产能:具备年产600万颗芯体的产能优势,彻底打破了该芯体国外垄断的格局。

封装产能:年产200万只压力传感器的封装线。

产品特性
  • 体积小、重量轻,安装简便

  • 长期稳定性好、精度高

  • 可与各种称重仪表配套

  • 抗震动、抗冲击、过载能力好

  • 耐腐蚀,耐高温,温度漂移小

  • 可以安装在任何位置

  • 静态和动态压力测量

  • 多种连接方式

  • 电压、电流输出信号可选

  • 高性价比





产品选型



型号

量程

类型

压力接口

输出

电气接口

选项

QTQ401

mV信号

166   16.0 MPa

Y油压传感器

A1   G1/4 外螺纹

B   4-20mA

01   M12X1p



206   20.0 MPa

L带调理电路

W2   M12x1.5 外螺纹

A   电压输出

02   直接出线

QTQ402

带调理

256   25.0 MPa

S数字传感器

W3   G1/8 A外螺纹

Z   带转接头

03   Packard连接器

406   40.0 MPa



W4   G1/4-19PT

X   直接出线

04   赫斯曼连接器



506   50.0 MPa



W6   G1/2 A-27/AF



05   AMP连接器

606   60.0 MPa



W7   M14X1.5 外螺纹




N1   M8X1.25 内螺纹





产品参数

性能参数

精度

±0.2%FS、±0.3%FS

长期稳定性

≤±0.1%FS/年

零点漂移

±0.02%FS/℃

满量程温度漂移

±0.02%FS/℃

响应时间

≤1毫秒

耐用性

106次压力循环

量程、过载压力与破坏压力

量程   MPa

1-6

16-60

70

100

过载压力

2

1.5

破坏压力

40

10

400MPa

电气参数

供电电压

5-32VDC

负载

电流输出型:RL≤50*(Vcc-8)Ω         电压输出型:RL≥2 KΩ

缘电阻

≥500MΩ/500VDC

物理特性

敏感元件材质

17-4PH

压力接口

见后压力接口

电气连接

见后电气接口

防护等

IP65/IP67

环境参数

介质温度范围

-40+105℃

环境温度范围

-40+105℃

存储温度范围

-40+105℃

随机振动

20g,20Hz-2000Hz,GB/T2423.56-2006

正弦振动

20g,20Hz-2000Hz,GB/T2423.10-2008

冲击

50g,11ms GB/T2423.5-1995

EMC-电磁场辐射抗扰度

GB/T 17626.3-2016

EMC-静电放电抗扰度

GB/T   17626.2-2018



企业介绍

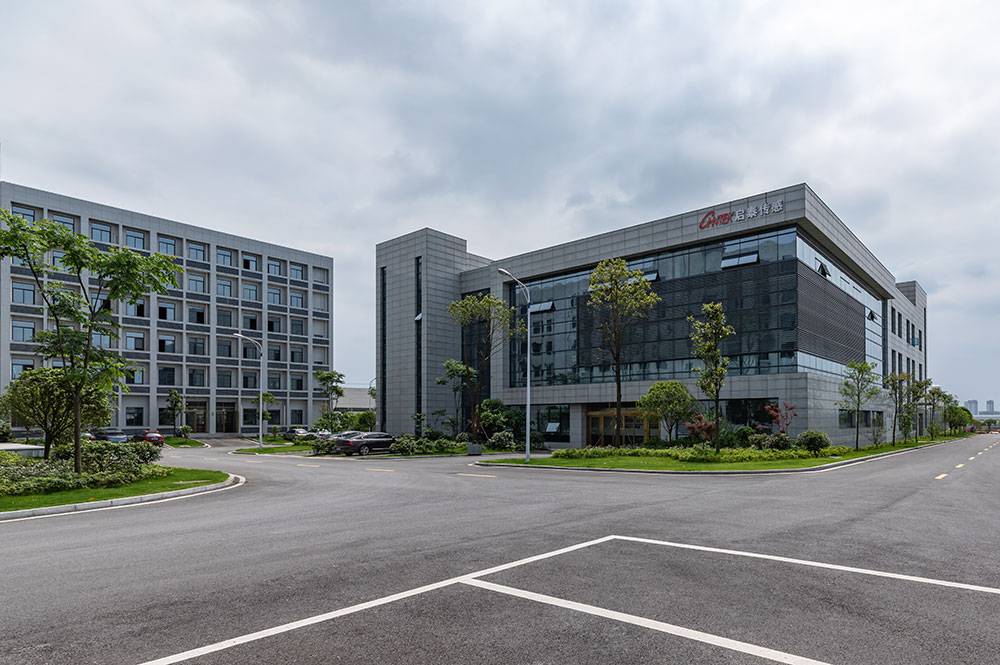

        湖南启泰传感科技有限公司成立于2006年3月,是 家专门从事金属基压敏芯片和传感器研发、生产和销售于 体的高新技术企业。

启泰公司有着雄厚的资金实力及科研能力。

       公司坐落于湖南浏阳高新区,项目 期投资1.8亿元,占地面积约35亩,建设总用地面积2万多平米。公司拥有高洁净厂区、标准严苛的生产辅助系统、各种专用设备。

       公司研发团队以王国秋教授领导下的博士、硕士为主体,汇集了中国本专业领域的**人才。经十多年持续自主研发的核心技术和核心工艺,拥有十几项发明**、外观**。关键技术和生产工艺具有完全自主知识产权,所建的国内 条压敏传感芯片自动化生产线工艺流程完全自主设计。生产线于2019年1月通线,2019 年 8 月份实现批量生产,产能和品质均达到了国际 进水平,启泰公司也成为 上少数几家具有该芯片规模化生产能力的公司之 。

        目前启泰公司已与国内多家大型企业建立了战略合作关系。凭借国内**的芯片产能优势,启泰公司将为传感器在高端领域的国产化提供整体解决方案。









































服务说明

  • 速发货,采购无忧:

  • 国内厂家,从芯片到封装, 体化完成。生产工艺拥有自主知识产权,供货有保障,款到即发货。不惧贸易战,避免限购风险。

  •

    量身定制:

  • 您若对产品有特别要求,可以联系我们的销售工程师,公司研发团队将根据您的需求,专业定制。启泰传感竭诚为您服务。

  •

  • 品质保证 :

  • 拥有国内能量产的 进金属溅射薄膜压力传感芯片的生产线,100 净化车间,全自动绑定机,遵从 ISO90001质量管理体系,确保产品的品质和 致性。公司深谙质量在产品应用中的重要性,为此我们 直千方百计地提高产品质量。在过去两年中,QTQ000系列传感器故障率低于 0.1%。对于工程师而言, 糟糕的事情莫过于因为质量问题而停工。启泰高度重视这 问题,并不懈努力确保客户不再为质量问题而烦恼。

  •

  • 坚固耐用 :

  • QTQ000系列压力传感器采用了全不锈钢紧凑型焊接设计,能够在恶劣工况下有效保护传感器。电气接头防护等 达到 IP65IP67,并具有坚固的内部结构设计,保证了传感器能够在高振动环境下正常工作。

  •

  • 选型说明:

  • 索取详细选型资料或有选型方面的疑惑及其他特殊要求,请咨询我们的销售工程师,启泰专业的科研团队将为您量身制定解决方案。

  •

  • 战略伙伴:

  • 三 重工股份有限公司、广州市水务投资集团、广东粤海水务股份有限公司、徐州工程机械集团有限公司、广西柳工集团有限公司、恒天九五、中国中车、中国电子集团、中国兵器集团、长沙市佳仪科技有限公司…
