CG-04 雨量传感器

点击图片查看原图

品牌：	邯郸清易
单价：	面议
起订：	1 套
供货总量：	100 套
发货期限：	自买家付款之日起 3 天内发货
所在地：	河北邯郸市
有效期至：	2020-12-01 [已过期]
最后更新：	2020-05-13 13:42
浏览次数：	60

公司基本资料信息

产品详细说明

产品概述

CG-04型翻斗式雨量传感器是种水文、气象仪器，用于测量自然界降雨量，同时将降雨量转换为以开关量形式表示的数字信息量输出，以满足信息传输、处理、记录和显示等的需要。

本仪器由承雨器部件和计量部件等组成。承雨口采用口径Φ200mm。计量组件是个翻斗式机械双稳态秤重机构，其功能是将以mm计的降雨深度转换为开关信号输出。

功能特点

◆体积小，安装方便；精度高，稳定性好

◆线性度好，传输距离长，抗干扰能力强

◆漏斗处设计网孔，防止树叶等杂物阻塞雨量下流

◆翻斗部件支承系统制造精良，摩阻力矩小，因而翻斗部件翻转灵敏，性能稳定，工作可靠

◆仪器外壳用不锈钢制成，不起锈，外观质量佳

◆承雨口采用不锈钢皮整体冲拉而成，光洁度高，滞水产生的误差小

◆底盘内部设有水平调节泡，可以辅助底角将设备调整到佳水平度

适用范围

可用于气象台（站）、水文站、农林、国防、野外测报站等有关部门，配合我公司自主研发生产的雨量记录仪来测量降水量、降水强度、降水时间等，也可为防洪、供水调度、电站水库水情管理提供原始数据。

工作、存储条件

工作温度：-40～85°C 工作湿度：0～100%RH

储存温度：-40～125°C 储存湿度：＜80%（无凝结）

工作原理

承水口收集的雨水，经过上筒（漏斗），注入计量翻斗——翻斗是用工程塑料注射成型的用中间隔板分成两个等容积的三角斗室。它是个机械双稳态结构，当个斗室接水时，另个斗室处于等待状态。当所接雨水容积达到预定值0.2mm时，由于重力作用使自己翻倒，处于等待状态，另个斗室处于接水工作状态。当其接水量达到预定值时，又自己翻倒，处于等待状态。在翻斗侧壁上装有磁钢，它随翻斗翻动时从干式舌簧管旁扫描，使干式舌簧管通断。即翻斗每翻倒次，干式舌簧管便接通次送出个开关信号（脉冲信号）。

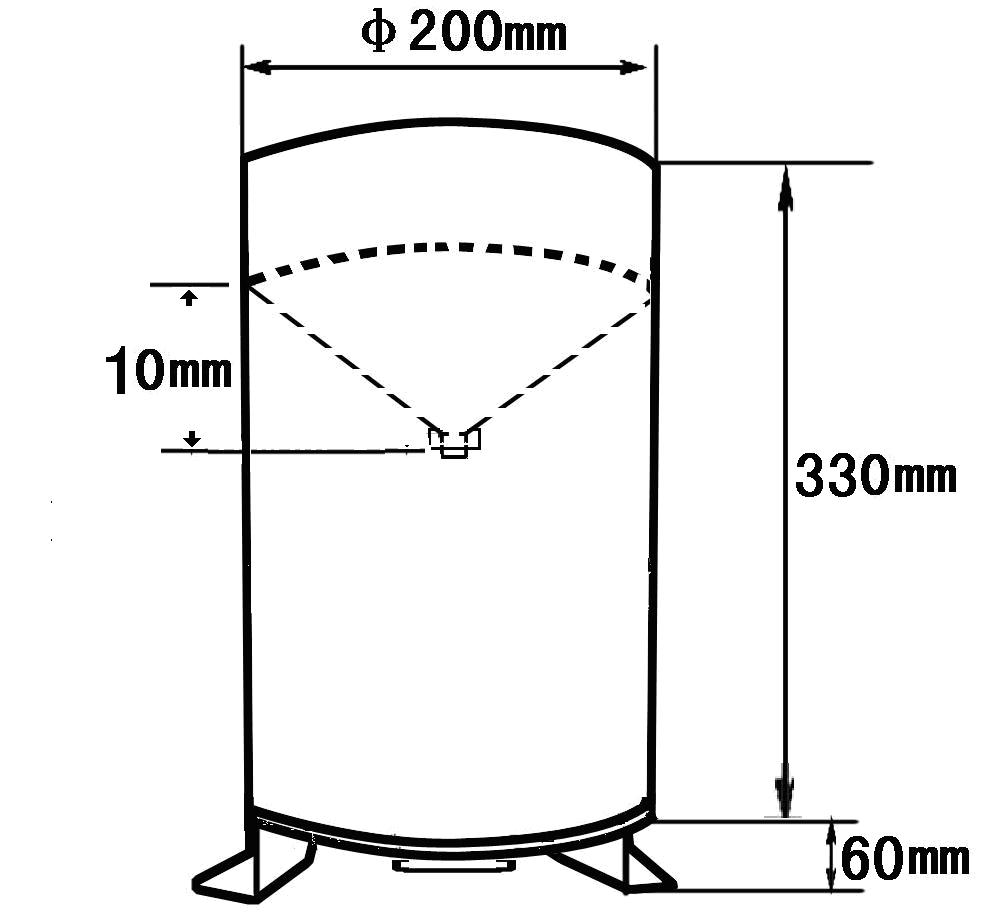

CG-04 1.png
