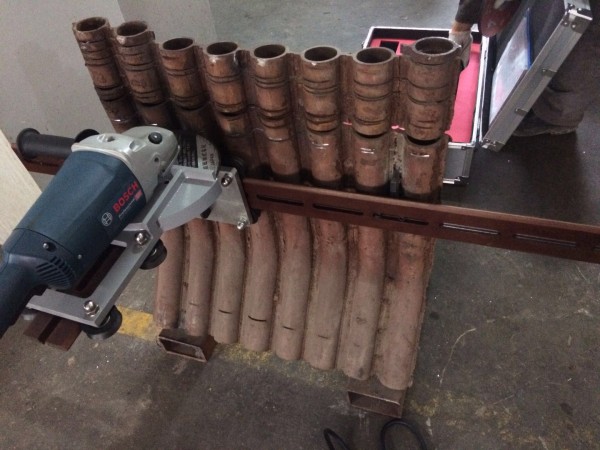

华沃管排切割机GGJ-70P主要用于锅炉排管切割，适用于各种碳钢及不锈钢材质，本设备操作快速、方便、可靠，切口质量高，是电厂、石油、化工 等使用管道企业建设、维修必备的设备。

华沃管排切割机功能：

          专业切割锅炉水冷壁

 华沃管排切割机GGJ-70P主要参数

1、加工范围：外径≤Φ70mm的排管。

2、电机技术参数：

额定电压：交流220V

输入功率：2200W

切割片的尺寸：230（直径）*22.23（内孔）*2（厚度）mm

电机重量：1.9kg

3、操作重量：6kg

 华沃管排切割机GGJ-70P使用说明

使用本设备前，必须 仔细阅读随机所带的“直角研磨机使用说明”及“安全守则”， 熟练掌握直角研磨的操作过程及习性。

①、在进入工作现场前， 确定横导轨的固定方案。方案 般有以下几种：

a．用螺钉将垫块和横导轨垫固定。此法适用于无鳍片的排管上。

b．如图2，还可以用焊机把垫块点焊在排管上，再将横导轨垫固定在垫块上。

c．对于有鳍片的排管还可以以鳍片代替垫块，而在鳍上直接加工螺纹孔将横导轨垫固定。

注意：不管采用何种方式， 定要保证切割线与横导轨垫上沿距离为50mm。

②、将横导轨找正固定在横导轨垫上。

③、将夹具体装在横滑座上，并锁死。

④、将动力源及纵导轨装在夹具体上，然后锁死纵滑座。

⑤、安装切割片。然后插上电源（注意必须在安装完毕后，再插电源，以防误碰开关，危及人员及设备），手握把手，进行切入运动，直至切透。切割过程中尽可能使电机转速与切割片大小相匹配。切割片230mm时电机转速6500

注意：换切割片过程时，务请拔下电源。

  华沃管排切割机GGJ-70P注意事项

1、注意保护电源线及插头， 旦破损切勿使用。

 2、操作时应戴保护眼镜、耳塞、保护帽、手套，并穿着工作鞋。

 3、双手握持切割机，保持身体姿态稳定。

 4、新机器使用前 空转３０秒以上。

 5、且勿使用破损的切割片。

 6、电源线远离切割片。

7、启动机器后再接触被切割物。

8、注意切割片旋转的方向，握持位置应使切屑远离人体及周围易损物体。

9、不可在切割片侧面加压迫使其停止转动。

 10、切割应缓慢施力，严禁用冲力。

11、切割片不能有轴向窜动。

 12、切割时应防止被切管夹住切割片。

13、专人使用、保管。

14、在安装和使用导轨时，请轻拿轻放，避免撞击。导规副不允许将滑座拆离导轨，或超过行程又推回。

 15、保持导轨面清洁，经常清洁导轨面。

 华沃管排切割机GGJ-70P设备维护

 1、保护电机，避免强烈震动、冲击及油污。

 2、在进行任何安装调整之前，务必拔下电源插头。

 3、始终保持机器及通气孔的清洁。

 4、在某些工作场合，导电性的尘渣会沉积在机器的内部，则机器 缘保护会减弱。建议经常吹出尘渣，同时安装过流断路器。
