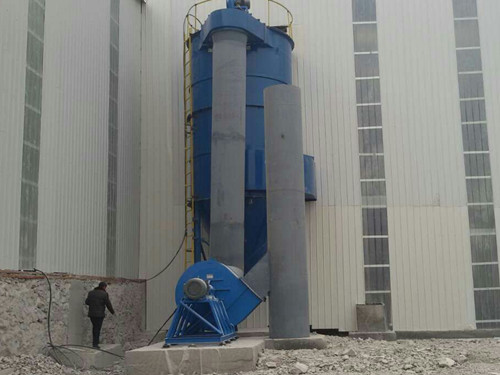

采石场脉冲布袋除尘器的工作原理：含尘气体由导流管进入各单元，大颗粒粉尘经分离后直接落入灰斗、其余粉尘随气流进入中箱体过滤区，过滤后的洁净气体透过滤袋经上箱体、排风管排出。随着过滤工况的进行，当滤袋表面积尘达到 定量时，由清灰控制装置(差压或定时、手动控制)按设定程序打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。落入灰斗中的粉尘借助输灰系统排出。

YLDM系列低压脉冲除尘器的主要结构组成如下：底柱组件、滑块组件、顶柱组件、灰斗组件（含三通及风量调节阀，如果有的话）、进风装置、中箱体、上箱体、喷吹系统、离线装置、内旁路装置（外旁路，可供选择）、平台扶梯、防雨棚、气路配管及控制元件等组成。

上箱体的结构设计

上箱体在整个除尘器的设计中是属于关键部位的设计，它的设计好坏直接关系到除尘器能否正常运行。设计上箱体时，应考虑到花板孔在上箱体内的合理布置、上箱体横截面高度、离线孔的大小及方位。在有内旁通的情况下，还要考虑到离线孔与内旁通孔的位置关系。当然，对上箱体结构强度的验算也是同等的重要。上箱体在设计时，应考虑设计有 定的斜度，以利于雨水的顺利排放。

花板孔布置。

花板孔在上箱体内应该均匀布置。根据现场实际情况及工厂制造经验，在滤袋长度不超过8m的情况下，孔与孔之间的间隙为滤袋直径的1.5倍。举例来说，如果采用160×6000的滤袋，则孔与孔之间的距离为240mm。

上箱体横截面高度

对上箱体横截面高度进行控制，主要是保证净化后的气体在通过上箱体内部空间时，气流流向均衡，不会发生由于上箱体截面太小而造成气流阻力太大，甚至造成风机吸力不够、无法正常工作的情况发生。

根据多年来的设计经验，通过上箱体横截面的风速不应当超过3m/s。
