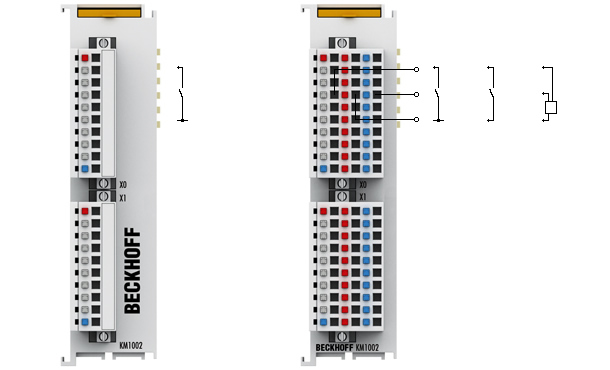

KM1002, KM1012 | 16 通道数字量输入端子模块，24 V DC
端子模块 KM1002 和 KM1012 含 16 点数字量输入，每 8 个通道连接 1 个插拔式连接器，结构 为紧凑，安装密度高。控制信号在电气隔离的状态下被传送到上 自动化设备。同标准总线端子模块 样，KM 端子模块集成在 I/O 系统中。使用弹簧型插拔式连接器进行连接，有 1 针或 3 针型可选。连接器内集成有 LED，用来指示电缆上每个通道的信号状态。KM1002 和 KM1012 带有不同速度的输入滤波。
| 技术参数 | KM1002 | KM1012 |
|---|---|---|
| 输入点数 | 16 (2 x 8) | |
| 额定电压 | 24 V DC (-15 %/+20 %) | |
| “0“ 信号电压 | -3…+5 V | |
| “1“ 信号电压 | 15…30 V | |
| 输入滤波 | 3.0 ms | 0.2 ms |
| 输入电流 | 5 mA | |
| K-bus 电流消耗 | 3 mA | |
| 电气隔离 | 500 Vrms (K-bus/现场电位) | |
| 过程映像中的位宽 | 16 个输入位 | |
| 组态 | 无地址或组态设置 | |
| 外形尺寸 (W x H x D) | 26.5 mm x 100 mm x 71 mm | |
| 重量 | 约 90 g（包括 1 针连接器）；约 110 g（包括 3 针连接器） | |
| 工作/储藏温度 | 0…+55 °C/-25…+85 °C | |
| 相对湿度 | 95 %，无冷凝 | |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 标准 | |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2 /EN 61000-6-4 标准 | |
| 防护等 /安装位置 | IP 20/可变 | |
| 订货信息 | |
|---|---|
| KM10x2-0000 | 16 通道数字量输入（3.0 ms），无连接器 |
| KM10x2-0001 | 16 通道数字量输入（3.0 ms），1 针连接器（无状态 LED） |
| KM10x2-0002 | 16 通道数字量输入（3.0 ms），1 针连接器（有状态 LED） |
| KM10x2-0004 | 16 通道数字量输入（3.0 ms），3 针连接器（有状态 LED） |
| KM10x2-0000 | 16 通道数字量输入 （0.2 ms）， 无连接器 |
| KM10x2-0001 | 16 通道数字量输入 （0.2 ms）， 1 针连接器 （无状态 LED） |
| KM10x2-0002 | 16 通道数字量输入 （0.2 ms）， 1 针连接器 （有状态 LED） |
| KM10x2-0004 | 16 通道数字量输入 （0.2 ms）， 3 针连接器 （有状态 LED） |
