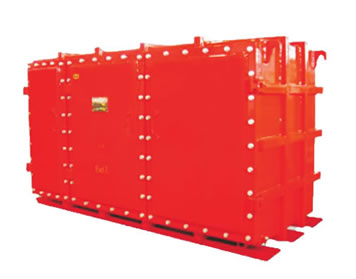

CMVFB系列高压防爆软起动装置
CMVFB系列高压固态软起动装置概述:
CMVFB系列高压固态软起动装置(以下简称软起动装置)是采用 新理念设计的高压电机软起动装置，主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成，可满足不同的电流及电压要求。
产品广泛应用于额定电压3000—10000V的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用，是理想的高压电机起动及保护设备。

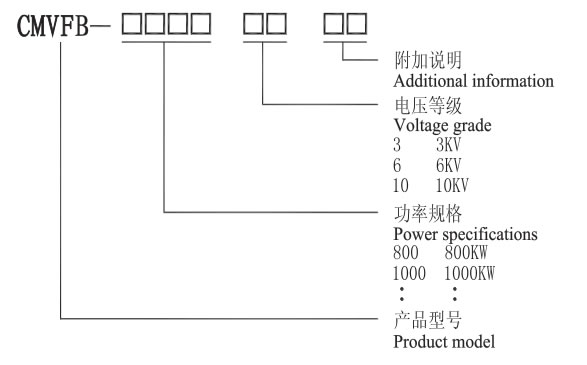

CMVFB系列高压固态软起动装置型号说明：
CMVFB系列高压固态软起动装置技术指标：
|
基本参数 |
|
|
负载种类 |
三相高压鼠笼式异步电机、同步电机 |
|
交流电压 |
3000---10000VAC |
|
工作频率 |
50HZ/60HZ±2HZ |
|
相 序 |
CMVFB允许在任何相序下工作(可通过参数设定) |
|
主回路组成 |
(12SCRS、18SCRS、30SCRS视型号而定) |
|
旁路接触器 |
具有直接起动容量的接触器 |
|
瞬时过电压保护 |
dv/dt吸收网络 |
|
起动频次 |
1—3次(每小时) |
|
环境条件 |
环境温度：-20°C -+50°C |
|
相对湿度：5%----95%无凝露 |
|
|
海拔小于1500米(大于1500米需降容使用) |
|
|
保护功能 |
|
|
缺相保护 |
在起动或运行过程中，断开主电源的任意相 |
|
运行过流保护 |
运行过流保护设定：20～500%Ie |
|
相电流不平衡保护 |
相电流不平衡保护：0～100% |
|
过载保护 |
过载保护 别：10A、10、15、20、25、30、off |
|
欠载保护 |
欠载保护 别：0～99% 欠载保护动作时间：0～250S |
|
起动超时 |
起动时间限制：0～120S |
|
过压保护 |
主电源电压高于过压保护值：100～150%Ue |
|
欠压保护 |
主电源电压低于欠压保护值：0～100%Ue |
|
相序保护 |
允许在任何相序下工作(可通过参数设定) |
|
接地保护 |
接地电流大于零序设定值时保护:0～60mA |
|
通讯说明 |
|
|
通讯协议 |
Modbus RTU/Profibus |
|
通讯接口 |
RS485 |
|
网络连接 |
每台CMVFB可与31台CMVFB设备连网通讯 |
|
功 能 |
通过通讯接口可以观察运行状态、编程 |
|
操作界面 |
|
|
LCD显示 |
LCD(液晶)显示 |
|
语 言 |
中文 |
|
键 盘 |
提供四个按键接口 |
|
数据记录 |
|
|
故障记录 |
记录 近15次故障信息 |
|
起动次数记录 |
记录本装置的起动次数 |
