热熔断体线脚弯折扭曲试验机是严格满足GB9816-2008及UL1020（电器和电气元件用热断流器）的弯折/扭曲试验有关要求研制而成，主要用于测定热熔断体应有足够的刚性而不至于损坏，在距离热熔断体本体10mm处，每条引线应被弯折90度之后，再将引线扭曲180度，以测试热熔体引线的机械性能。该设备采用松下PLC控制和7寸彩色触摸屏显示操作，使得试验定位准确、计时优良及性能稳定，还具备断电记忆（部分参数）、出错警告、实验提示音等人性化功能，还采用了德国施耐德公司 进技术生产的高性能步进驱动器控制动力源。
主要技术参数：
1.拉力试验：手动垂直加载砝码；
2.拉力加载时间：0～999s内连续可调；
3.弯曲试验：每次对 根引线弯曲；
4.弯曲角度：0～90度可调，精度：±2度；
5.动作周期：1s～10s/次（弯曲角度：30度、45度、90度时），精度：±3%；
6.弯折次数：1～999次；精度：±1次；
7.扭曲：可连续扭转180度；精度：±2度；
8.加载砝码：0.5N、1N 、1.25N 、2.5N、5.0N、10N、20N、40N八个；精度：± 1％；（可据用户要求定制，操作方法以常用砝码说明）；
9.驱动方式：步进电机;
10.控制器：PLC（日本松下）;
11.显示和操作:7寸彩色触摸屏（型号：TK6070i）;
12.工位：单工位；
13.外形尺寸：约550L*300W*600H(mm);
14.工作电源：220V±10%，50/60Hz±2Hz.。

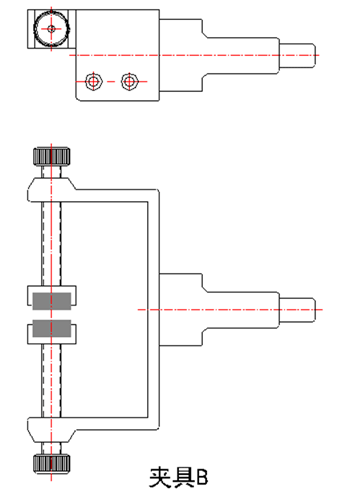

附件示意图：

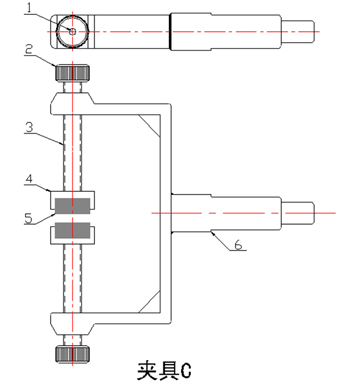

图示说明：1、十字沉头螺丝， 2、手轮， 3、夹紧螺柱，
4、夹垫座， 5、硬质夹垫， 6、夹具本体。
