旋转式滗水器是在消化吸收国外 进技术而生产的，专门为大型序批式生物处理系统而设计，具有良好的水力机械性能，能实现滗水过程中进入出水堰的水流呈层流状态，下降速度平衡，使出水量保持不变，是循环式活性污泥法工艺的关键设备。

工作过程：

在曝气和沉淀阶段，滗水器位于主曝气区的 高液位之上。滗水时，下降到水面以下进行排水，当水位下降到 低水位，滗水器返回到初始位置。

性能特点：

滗水器在运行过程中实现自动变速，并且调整范围大。设备运行与水位下降保持同步，下降速度为均速。滗水时的运行速度可以根据不同的水质可选择相应的下降速度。不同于滑块升降装置，更不同于气动或液压的升降装置。电控系统采用的变频器安装于就地控制箱，既能现场手动控制又能接受中央控制室PLC 发出的控制信号以实现自动控制。出水的全过程都能阻挡水面的浮渣不进入出水堰。水下转动部件密封性能良好，密封圈使用寿命长，更换容易，确保出水水质。滗水器运行过程实行限位控制。以保护机构不受损害。驱动机构稳定可靠，耗电量小，运行费用低。整机机构紧凑，操作简便，维修方便。

表达式：

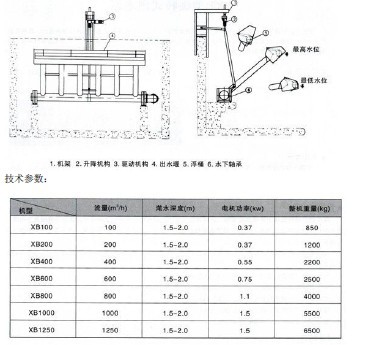

设备结构：

旋转式滗水器由电机、减速机组成的驱动装置；蜗轮、蜗杆、丝杠组成的升降装置；四连杆机构、排水支管和总管、出水堰槽、浮筒及排渣装置、水下轴承等组成。旋转式滗水器通过驱动装置和四连杆机构将丝杠的直线升、降运动转换成出水堰及排水管的旋转运动，以滗除上清液。浮筒排渣装置在堰口前方的水上、水下和两侧形成 个无浮渣的出水区域，浮筒漂浮于水面可以自动调节与堰口之间的距离。驱动机构采用高品质电机和减速机，也可采用原装进口精密伺服马达和驱动装置。升降机

构是通过蜗轮传动丝杠完成提升、下降功能的。机架和中间连杆等水上部件为碳钢焊接件表面，进行热镀锌处理。水下部件及标准件为304 不锈钢，排水支管、排水总管等经酸洗、钝化处理

订货须知：

1、订货时用户需提供下列参数：反应池尺寸、水深、保护高度、 高水位、 低水位、排水中心高度、排水能力、排水时间。

2、自控柜或自控系统需提供滗水器数量、反应池控制室的距离，以及其他特殊要求等条件。

3、用户如有特殊需求，在不影响处理效果的前提下，经双方协商可对设备作局部修改等。

4、订货时应注明：规格、型号、交货日期、运输方式。

5、预埋件由需方按供方要求自备。A：支腿预埋铁两件，尺寸为400×400×14(mm)，B：

电动推杆支架预埋铁 件，尺寸为700×240×14(mm)。

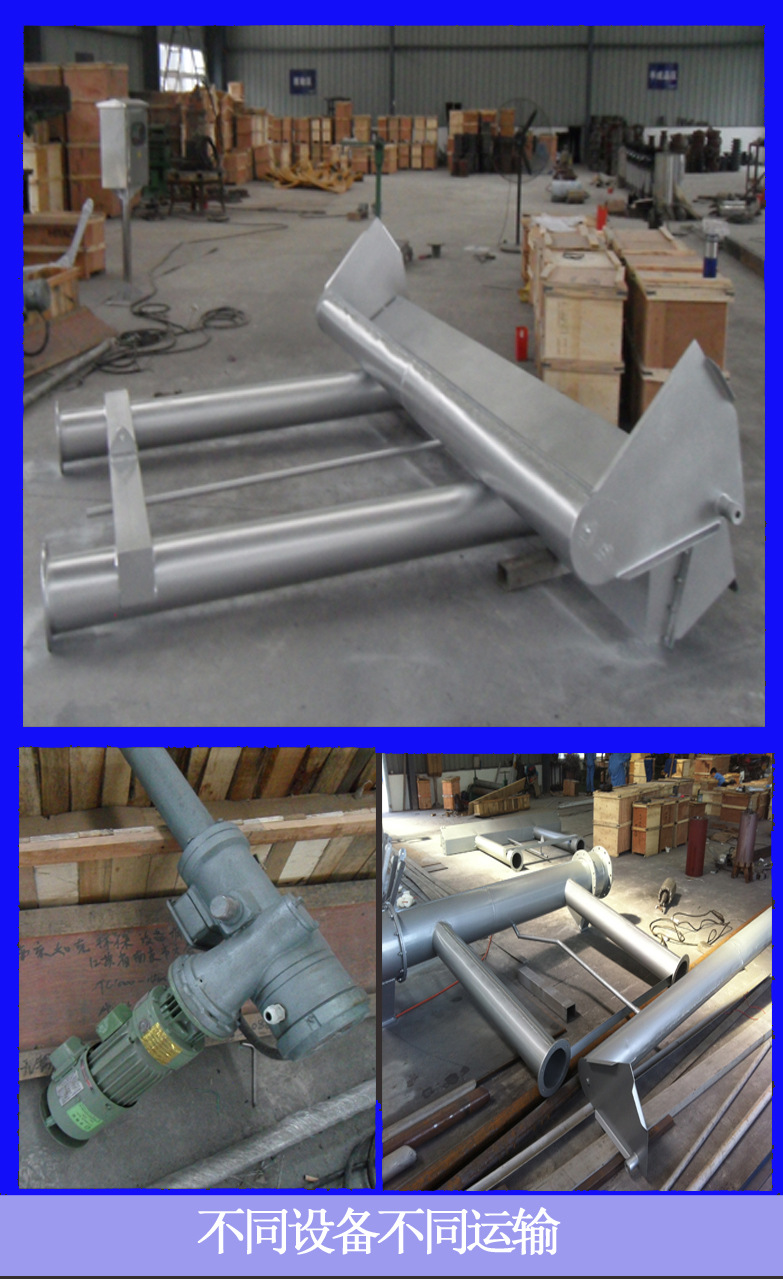

不同大小的设备用不同的装箱，保证设备外观完好 ，安装系统支架因为外观不规则，我们会用软材包装好 起发送，如在运输过程中有所损失，请谅解。

物流运输箱内：设备主机+合格证+安装说明书+配件
