进典阀门有限公司v型球阀型号：VQ347H、VQ647H、VQ947H
气动V型调节球阀工作原理
气动V型球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀 适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等 般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。
气动V型调节球阀现实作用
气动V型球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。气动V型球阀和旋塞阀是同属 个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作。
气动V型调节球阀执行标准
|
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
|
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
|
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
气动V型调节球阀产品技术参数和性能指标
|
公称通径D（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
额定流量系数Cv |
32 |
47 |
78 |
110 |
170 |
280 |
410 |
750 |
1120 |
1850 |
2950 |
3800 |
||||
|
公称压力PN（MPa） |
1.6、2.5、4.0、6.4 |
|||||||||||||||
|
流量特性 |
近似等百分比（参见典型曲线图）、直线特性、快开性 |
|||||||||||||||
|
阀板转角（度） |
0°～90°（可调） |
|||||||||||||||
|
允许泄漏量等 |
软密封：零泄露 硬密封：≤10－－5额定流量系数 |
|||||||||||||||
|
作用形式 |
双作用/单作用（弹簧复位式） |
|||||||||||||||
|
控制型式 |
切断型/调节型 |
|||||||||||||||
|
执行器 |
型 号 |
DA系列、GT系列、AW系列、ZSQ系列等 |
||||||||||||||
|
气源压力 |
净化压缩空气（氮气）0.3-0.7MPa |
|||||||||||||||
|
调节型 |
输入信号 |
电流信号：0～10mA、4～10mA 气源信号20～100kPa |
||||||||||||||
|
基本误差 |
带定位器≤±1.5% |
|||||||||||||||
|
回 差 |
带定位器≤1.5% |
|||||||||||||||
|
死 区 |
带定位器≤0.6% |
|||||||||||||||
|
可调节比 |
250:1 |
300:1 |
||||||||||||||
|
切断型 |
回讯电压 |
AC220V、AC110V、DC24V、 |
||||||||||||||
|
切断时间 |
0.5 S |
1.0 S |
2.5～4.0 S |
7.0 S |
||||||||||||
允许压差(MPa)
|
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
供气0.5MPa |
5.9 |
5.4 |
4.8 |
4.5 |
4.3 |
3.6 |
2.8 |
2.0 |
1.4 |
1.3 |
1.1 |
0.8 |

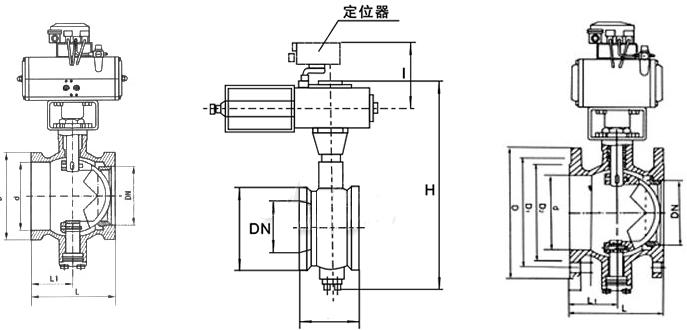

气动v型调节球阀外形尺寸www.jdfam.com
