DBY铸铁电动隔膜泵产品概述：

DBY铸铁电动隔膜泵是 种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,DBY铸铁电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合. DBY铸铁电动隔膜泵是本厂生产的 种新型输送机械，采用电动机通过减速机减速驱动，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能以抽光吸尽。

■ DBY铸铁电动隔膜泵规格通径：

φ 10mm（ 3/8'' ）
φ 15mm （ 1/2'' ）
φ 25mm （ 1'' ）
φ 40mm （ 11/2'' ）
φ 50mm （ 2'' ）

φ 65mm （ 21/2'' ）
φ 80mm （ 3''）
φ 100mm （ 4'' ）

■ DBY铸铁电动隔膜泵型号意义：

■ DBY铸铁电动隔膜泵产品特点：

1、DBY铸铁电动隔膜泵不需灌引水，自吸能力达7米以上。
2、DBY铸铁电动隔膜泵通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、DBY铸铁电动隔膜泵由于隔膜将被输送介质和传动机械件分开，所以介质 对不会向外泄漏；且泵本身无轴封，使用寿命大大延长；根据不同介质，隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟乙烯、特氟龙(F46)等，可以满足不同客户的要求。
4、DBY型电动隔膜泵泵体介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金，电机可分普通电机、防爆电机、减速电机和电磁调速电机。

■ DBY铸铁电动隔膜泵工作原理：

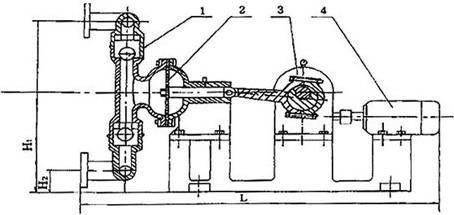

      该产品采用蜗杆齿轮减速机传动，电机（4）通过减速箱（3）通过曲轴滑块机构带动左右两端双隔膜（2） 前 后往复运动。在左右两个隔膜泵腔内，装有上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

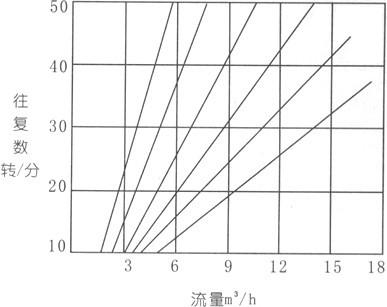

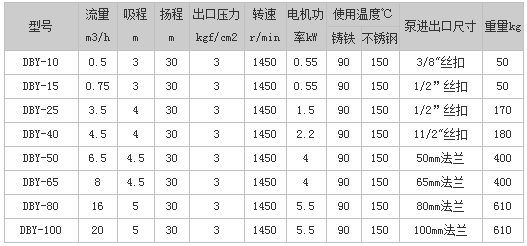

 DBY铸铁电动隔膜泵性能参数：

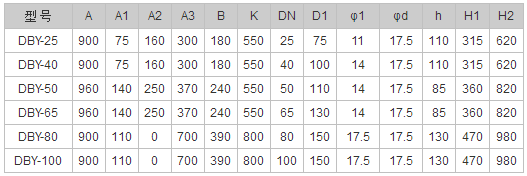

 DBY铸铁电动隔膜泵安装尺寸：

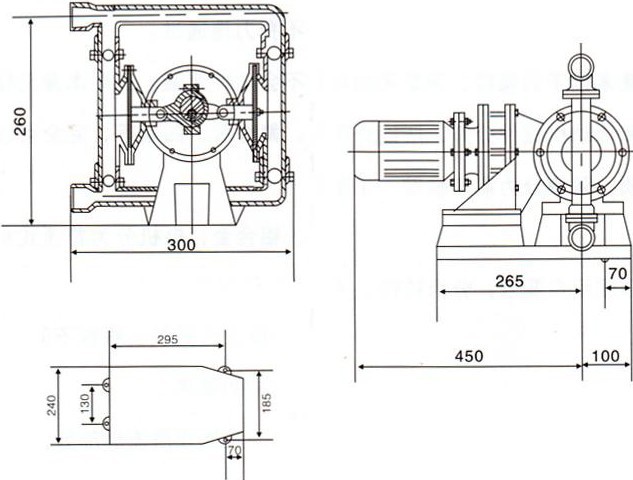

DBY-10~15安装尺寸图：

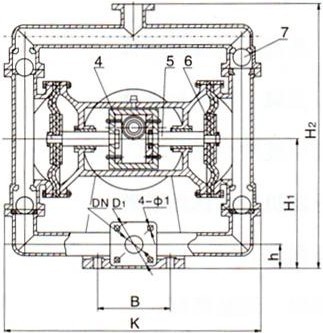

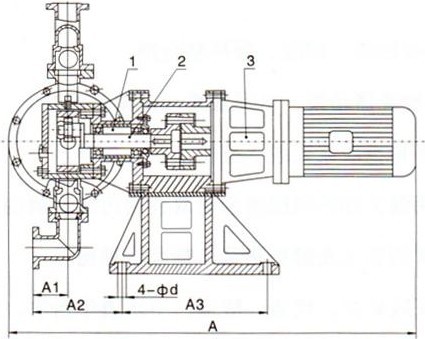

DBY-25~100安装尺寸图：
