产品介绍

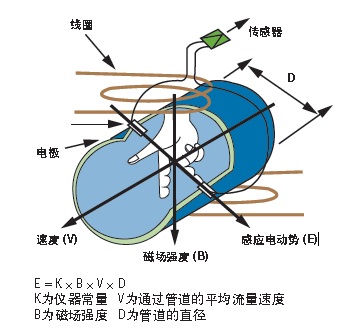

MDS52电磁流量计测量原理是基于法拉 电磁感应定律。即：导电液体在磁场中作切割磁力线运动时，导体中产生感应电动势，其感应电动势为：
U=KBVD
U=感应电动势，V(伏)
K=仪表常数
B=磁感应强度，单位T(特斯拉)
V=测量管截面内的平均流速，m/s
D=测量管的内直径,米（m）
MDS52电磁流量计测量原理是基于法拉 电磁感应定律。即：导电液体在磁场中作切割磁力线运动时，导体中产生感应电动势，其感应电动势为：
U=KBVD
U=感应电动势，V(伏)
K=仪表常数
B=磁感应强度，单位T(特斯拉)
V=测量管截面内的平均流速，m/s
D=测量管的内直径,米（m）
MDS52 智能电磁流量计选型表
|
MDS52 |
电磁流量计 |
||||||
|
公称通径 |
10 |
DN10 |
|||||
|
15 |
DN15 |
||||||
|
... |
... |
||||||
|
3500 |
DN3500 |
||||||
|
电 形式 |
A |
标准固定式 |
|||||
|
B |
刮刀式 |
||||||
|
C |
可拆卸式 |
||||||
|
电 材质 |
A |
不锈钢316L |
|||||
|
B |
哈氏合金Hc |
||||||
|
C |
哈氏合金Hb |
||||||
|
D |
钛T i |
||||||
|
E |
钽Ta |
||||||
|
F |
铂Pt |
||||||
|
G |
碳化钨Wc |
||||||
|
内衬材质 |
A |
氯丁橡胶（CR） |
|||||
|
B |
聚四氟乙烯（F4） |
||||||
|
C |
聚氨酯橡胶（PU） |
||||||
|
D |
聚全氟乙丙烯（F46) |
||||||
|
E |
特氟隆（PFA） |
||||||
|
F |
PO |
||||||
|
Z |
其它 |
||||||
|
额定压力Mpa |
6.3 |
适应DN10-DN150 |
|||||
|
4.0 |
适应DN10-DN150 |
||||||
|
1.6 |
适应DN200-DN500 |
||||||
|
1.0 |
适应DN200-DN1000 |
||||||
|
0.6 |
适应DN1000-DN2000 |
||||||
|
0.25 |
适应DN2000-DN3500 |
||||||
|
工作温度 |
A |
≤80℃ |
|||||
|
B |
≤180℃ |
||||||
|
接地环 |
0 |
不带接地环 |
|||||
|
1 |
带接地环 |
||||||
|
防护等 |
A |
IP65 |
|||||
|
B |
IP68 |
||||||
|
防爆等 |
0 |
不防爆C |
|||||
|
1 |
防爆ExIICT4 |
||||||
|
转换器 |
A |
体式 |
|||||
|
B |
分体式 |
||||||
|
表体外壳材质 |
A |
不锈钢 |
|||||
|
B |
碳钢 |
||||||
|
C |
其它 |
||||||
|
表体法兰材质 |
A |
不锈钢 |
|||||
|
B |
碳钢 |
||||||
|
供电电源 |
A |
220VAC 50Hz |
|||||
|
B |
24DC |
||||||
|
C |
其它电源 |
||||||
|
输出信号 |
0 |
4-20mA |
|||||
|
1 |
RS485 |
||||||
|
2 |
Hart协议 |
||||||
|
3 |
脉冲输出 |
||||||
