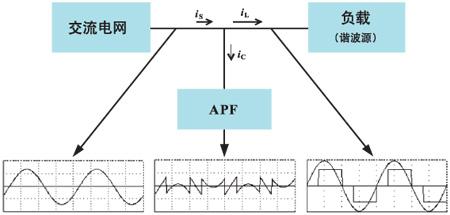

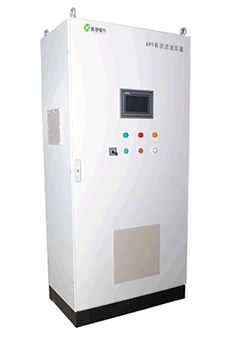

XC APF 4L系列适用于带中性线的电网系统，可同时滤除相线和中性线谐波、补偿无功

适用电压等

400V、690V

工作频率

50±2Hz

单机有效滤除谐波电流能力

50A、75A

100A、150A、200A

300A

中性线滤波能力

3倍相线RMS电流

CT要求

需要3个CT（Class1.0或以上精度）5VA，CT二次侧电流为5A

滤波能力

可高达97%

模块扩展能力

多可扩展10个功能模块

开关频率

20KHz

可滤除谐波数

2～50次(可消除全部或选定次数谐波)

滤波程度设定

可对每次谐波进行单独设定

补偿方式

谐波补偿、无功补偿或谐波无功同时补偿

响应时间

40us

全响应时间

10ms

保护功能

电网过压、欠压、错相、缺相、过流、母线过压、欠压、过热及限流保护

显示功能

1.各相电压电流值，电流、电压波形显示；

2.负载总电流值，滤波器输出总电流值显示；

3.运行方式设定，故障信息及运行时间查询。

通讯

RS485/RS232

冷却方式

强制风冷

安装

底板固定，电缆下进线

环境

室内安装、洁净环境

环境温度

-10℃ ～+45℃

湿度

大95%RH(无凝露)

海拔高度

≦1000m，更高海拔可降容使用

防护等

IP20(更高防护等 可定制)

柜体尺寸

(宽×深×高)

800*500*1700

800*800*2200

1200*800*2200

非标尺寸可按客户要求生产

颜色

RAL7035，可按客户要求提供其他颜色
