日本横河digitalYEWFLO多变量型涡街流量计

点击图片查看原图
品 牌: 日本横河YOKOGAWA
单 价: 面议
起 订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2022-12-07 09:28
浏览次数: 992
询价
公司基本资料信息








产品详细说明
  上 个两线制多变量型涡街流量计(带嵌入式温度传感器),可以直接输出饱和蒸汽的质量流量。
digitalYEWFLO涡街流量计是经过现场检验的传感器和本体组件(已安装在全 260,000个YEWFLO单元中)与包含SSP(频谱信号处理)技术的独特数字电子元件有机结合的产物。digitalYEWFLO即使在恶劣的工况条件下也可提供高精度和高稳定性。结合其高可靠性和鲁棒设计,它可以提高设备的效率从而降低运行成本。

多变量型: 选项代码/MV
  • 电阻温度传感器嵌入涡街发生体内
  • 用户可选择流量、温度、累积值和其他显示
  • 使用温度读数和蒸汽表数据计算质量流量
  • 本身可实现饱和蒸汽的质量流量测量,仪表安装成本降低

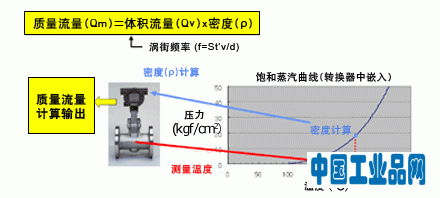

饱和蒸汽测量机制

饱和蒸汽测量机制


<如何通过温度测量值计算蒸汽密度?>
蒸汽表是由ASME等认证机构认可的蒸汽温度、压力和密度等数据。饱和蒸汽曲线显示了各个压力/温度条件下的蒸汽饱和点。digitalYEWFLO转换器使用蒸汽表的密度数据计算质量流量。采用SSP(Spectral Signal Processing,频谱信号处理)系统,digitalYEWFLO在温度波动情况下也可实现精确测量。
• 过热蒸汽的情况下,压力值 定,再根据过热温度值计算密度。

采用积算功能, 定期间内的能量消耗数据保存在内存中,可以为采取节能措施提供材料。


规格: digitalYEWFLO多变量型涡街流量计

  标准型 缩径型 多变量型
型号 DY涡街流量计( 体型,分体型)
DYA型涡街流量转换器(分体型)
(高温型选项: /HT,
低温型选项: /LT)
选项代码: /R1, /R2
小 个尺寸: /R1
小两个尺寸: /R2
(高温型选项: /HT)
选项代码:/MV
测量流体 液体、气体、蒸汽(避免多相流和粘性流体)
公称
通径
夹持型 15~100 mm N/A 25~100 mm
法兰型 15~400 mm R1: 25~200 mm
(检测器: 15~150 mm)
R2: 40~200 mm
(检测器: 15~100 mm)
25~200 mm
(特殊订货: 250~400 mm)
精度 液体 读数的±0.75%
(取决于雷诺数)
读数的±1.0%
(取决于雷诺数)
读数的±0.75%
(取决于雷诺数)
气体
蒸汽
读数的±1.0%
(取决于流速)
输出信号 双重输出(可同时获得模拟和脉冲输出)
通信: HART 5/HART 7, BRAIN, FOUNDATION现场总线
工艺温度 -29~250°C
-29~450°C (/HT)
-196~100°C (/LT)
-29~250°C
-29~450°C (/HT)
-29~250°C
-29~400°C (/HT)
工艺压力 -0.1MPa (-1kg/cm2)~法兰额定值
环境温度 -29~85°C (取决于型号)
环境湿度 5~100% RH (无凝结)
安装 法兰或夹持型
JIS 10/20/40K
ANSI 150/300/600/900
(特殊订货: 1500)
DIN PN 10/16/25/40/
60/100/160
仅法兰型
JIS 10/20K
ANSI 150/300
法兰或夹持型
JIS 10/20/40K
ANSI 150/300/600/
900
DIN PN 10/16/25/40
电气连接 JIS G1/2内螺纹,ANSI 1/2NPT内螺纹,ISO M20×1.5内螺纹
防爆类型 TIIS Ex d, FM Ex d/Ex ia, ATEX Ex d/Ex ia,
CSA Ex d/Ex ia, IECEx Ex d, SAA Ex ia
材质 本体:不锈钢(特殊订货: 哈氏合金、碳钢)
涡街发生体: 双相不锈钢(可选: 不锈钢、哈氏合金)
垫片:具有特氟龙涂层的不锈钢(/HT:镀银)
转换器外壳、壳体和壳盖:铝合金(可选: 不锈钢)
