Q41F硅溶胶球阀上海品牌阀门开维喜精工

产品名称：

硅溶胶球阀

产品型号：

Q41F

产品口径：

DN15-200

产品压力：

1.0-4.0Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品简介：

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。

联系电话：

15901687301

产品详情

标准规范APPLICABLE STANDARDS

设计与制造Design：GB/T12237/1989

连接法兰End Flange：GB9113.1

防火测试Fire Safe：API607 4th 1993

结构长度Face to Face：GB/T12221-1989

检测与试验Inspection&Testing：GB/T13927-1992

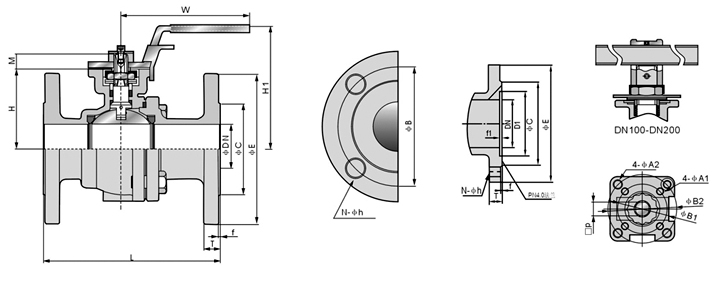

GB系列主要外型及连接尺寸表GB Main appearance and connection size talbe

公称压力PN	公称通径DN	L	￠E	￠B	￠C	D1	T	f	f1	N-￠h	H	H1	W	M	P	A1	A2	B1	B2
1.6	15	130	95	65	46		14	2		4-14	48	79	135	9	9	6	6	36	42
	20	130	105	75	56		16	2		4-14	53	84	135	9	9	6	6	36	42
	25	140	115	85	65		16	2		4-14	64	95	170	11	11	6	7	42	50
	32	165	140	100	76		18	2		4-18	71	103	170	11	11	6	7	42	50
	40	165	150	110	84		18	2		4-18	76	111	200	14	14	7	9	50	70
	50	203	165	125	99		20	2		4-18	85	120	200	14	14	7	9	50	70
	65	222	185	145	118		20	2		4-18	104	153	300	17	17	9	11	70	105
	80	241	200	160	132		20	2		8-18	114	163	300	17	17	9	11	70	105
	100	305	220	180	156		22	2		8-18	140	182	400	22	22	non	11	non	105
	125	356	250	210	184		22	2		8-18	183	260	500	27	27	14	non	125	Non
	150	394	285	240	211		24	2		8-22	202	280	800	27	27	14	non	125	Non
	200	457	340	295	266		24	2		12-22	253		1100	27	27	14	non	125	non
2.5	15	140	95	65	46		14	2		4-14	48	79	135	9	9	6	6	36	42
	20	152	105	75	56		16	2		4-14	53	84	135	9	9	6	6	36	42
	25	165	115	85	65		16	2		4-14	64	95	170	11	11	6	7	42	50
	32	178	140	100	76		18	2		4-18	71	103	170	11	11	6	7	42	50
	40	190	150	110	84		18	2		4-18	76	111	200	14	14	7	9	50	70
	50	216	165	125	99		20	2		4-18	85	120	200	14	14	7	9	50	70
	65	241	185	145	118		22	2		8-18	104	153	300	17	17	9	11	70	105
	80	283	200	160	132		24	2		8-18	114	163	300	17	17	9	11	70	105
	100	305	235	190	156		24	2		8-22	140	182	400	22	22	non	11	non	105
	125	381	270	220	184		26	2		8-26	183	260	500	27	27	14	non	125	Non
	150	403	300	250	211		28	2		8-26	202	280	800	27	27	14	non	125	Non
	200	502	360	310	274		30	2		12-26	253		1100	27	27	14	non	125	non
4.0	15	140	95	65	46	40	14	2	4	4-14	48	79	135	9	9	6	6	36	42
	20	152	105	75	56	51	16	2	4	4-14	53	84	135	9	9	6	6	36	42
	25	165	115	85	65	58	16	2	4	4-14	64	95	170	11	11	6	7	42	50
	32	178	140	100	76	66	18	2	4	4-18	71	103	170	11	11	6	7	42	50
	40	190	150	110	84	76	18	2	4	4-18	76	111	200	14	14	7	9	50	70
	50	216	165	125	99	88	20	2	4	4-18	85	120	200	14	14	7	9	50	70
	65	241	185	145	118	110	22	2	4	8-18	104	153	300	17	17	9	11	70	105
	80	283	200	160	132	121	24	2	4	8-18	114	163	300	17	17	9	11	70	105
	100	305	235	190	156	150	24	2	4.5	8-22	140	182	400	22	22	non	11	non	105
	125	381	270	220	184	176	26	2	4.5	8-26	183	260	500	27	27	14	non	125	Non
	150	403	300	250	211	204	28	2	4.5	8-26	202	280	800	27	27	14	non	125	Non
	200	502	385	320	284	260	34	2	4.5	12-30	253		1100	27	27	14	non	125	non

公司名称：上海惠夏阀门制造有限公司
