Q16F、Q66F斜面球阀上海品牌阀门开维喜 富山
点击图片查看原图
品 牌： 惠厦阀门
单 价： 面议
起 订： 1
供货总量： 10000
发货期限： 自买家付款之日起 3 天内发货
所在地： 上海
有效期至： 长期有效
最后更新： 2021-09-15 08:54
浏览次数： 42
询价
公司基本资料信息


 产品详细说明

产品名称： 斜面球阀
产品型号： Q16F、Q66F
产品口径： DN15-200
产品压力： 0.6~10.0Mpa
产品材质： 铸钢、不锈钢、合金钢等
产品简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有 顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话： 15901687301
产品详情

斜面球阀结构特点：
1、独特的结构密封更加可靠斜面球阀又称“楔式球阀”，采用整体上装式新型结构。两阀座密封面设计成楔形两斜面，球体上部有 弹簧。在弹簧力的作用下，阀座密封面与球体紧密贴合，形成可靠的密封。
2、阀杆凸肩结构即可防脱又保证了上密封性能阀杆下端设有凸肩，可在阀体内压异常升高时，防止阀杆脱出。在弹簧及介质力的作用下，阀杆 凸肩压紧垫片，形成上密封效果。
3、 进的防火、防静电结构在球体与阀座之间设置有防火金属环。在意外火灾阀座烧损后，金属环压在球体上起到密封作用。确保系统的安全，防止重大事故发生。球体上部的予紧弹簧可将球体与阀座摩擦产生的静电，经导线导入地下。防止因静电产生的火花点燃易燃易爆介质，保证系统的安全。
4、阀门的启、闭力小，安装、维修方便阀杆填料函的密封采用填料平面与阀杆凸肩、
阀盖平面的压紧，靠弹簧的予紧力及上压盖的压紧力实现密封。减轻了阀门的启、闭力。阀门采用整体上装式结构，只须将上部阀盖拆开，既可取出阀门体内全部零件。便于阀门的维修和更换。



▲标准规范
设计制造：GB12237-1989
结构长度：GB12221-1989
法兰连接：GB9113，JB/T79
G20592，SH3406

焊接标准： GB12224-1989

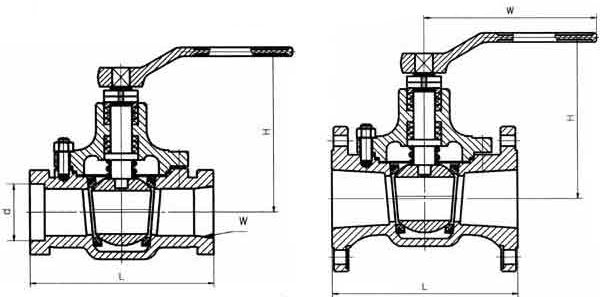

▲ 主要结构尺寸及重量

内螺纹连接 PN1.6、2.5、4.0、6.4(Mpa)
DN
L
H
W螺纹
15
90
78
1/2”
20
100
82
3/4”
25
115
88
1”
40
150
95
11/2”
50
180
110
2”












承插焊连接PN 1.6、2.5、4.0、6.4(Mpa)
DN
L
H
d
15
90
78
22.5
20
100
82
28.5
25
115
88
34.5
40
150
95
48.7
50
180
110
61.3










Q46型 法兰连接斜面球阀
PN 1.6(Mpa)
DN
L
H
W
15
130
60
150
20
130
65
150
25
140
75
150
32
165
90
150
40
165
95
230
50
203
110
230
65
222
145
350
80
241
150
450
100
305
180
450
125
356
250
600
150
394
270
700
200
457
345
950


















PN 2
产品名称： 斜面球阀
产品型号： Q16F、Q66F
产品口径： DN15-200
产品压力： 0.6~10.0Mpa
产品材质： 铸钢、不锈钢、合金钢等
产品简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海好施阀门有限公司拥有 顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话： 021-51877967
产品详情

斜面球阀结构特点：
1、独特的结构密封更加可靠斜面球阀又称“楔式球阀”，采用整体上装式新型结构。两阀座密封面设计成楔形两斜面，球体上部有 弹簧。在弹簧力的作用下，阀座密封面与球体紧密贴合，形成可靠的密封。
2、阀杆凸肩结构即可防脱又保证了上密封性能阀杆下端设有凸肩，可在阀体内压异常升高时，防止阀杆脱出。在弹簧及介质力的作用下，阀杆 凸肩压紧垫片，形成上密封效果。
3、 进的防火、防静电结构在球体与阀座之间设置有防火金属环。在意外火灾阀座烧损后，金属环压在球体上起到密封作用。确保系统的安全，防止重大事故发生。球体上部的予紧弹簧可将球体与阀座摩擦产生的静电，经导线导入地下。防止因静电产生的火花点燃易燃易爆介质，保证系统的安全。
4、阀门的启、闭力小，安装、维修方便阀杆填料函的密封采用填料平面与阀杆凸肩、
阀盖平面的压紧，靠弹簧的予紧力及上压盖的压紧力实现密封。减轻了阀门的启、闭力。阀门采用整体上装式结构，只须将上部阀盖拆开，既可取出阀门体内全部零件。便于阀门的维修和更换。



▲标准规范
设计制造：GB12237-1989
结构长度：GB12221-1989
法兰连接：GB9113，JB/T79
G20592，SH3406

焊接标准： GB12224-1989

▲ 主要结构尺寸及重量

内螺纹连接 PN1.6、2.5、4.0、6.4(Mpa)
DN
L
H
W螺纹
15
90
78
1/2”
20
100
82
3/4”
25
115
88
1”
40
150
95
11/2”
50
180
110
2”












承插焊连接PN 1.6、2.5、4.0、6.4(Mpa)
DN
L
H
d
15
90
78
22.5
20
100
82
28.5
25
115
88
34.5
40
150
95
48.7
50
180
110
61.3










Q46型 法兰连接斜面球阀
PN 1.6(Mpa)
DN
L
H
W
15
130
60
150
20
130
65
150
25
140
75
150
32
165
90
150
40
165
95
230
50
203
110
230
65
222
145
350
80
241
150
450
100
305
180
450
125
356
250
600
150
394
270
700
200
457
345
950


















PN 2.5(Mpa)
DN
L
H
W
15
130
78
150
20
130
85
160
25
140
95
180
32
165
150
250
40
165
150
300
50
203
190
350
65
222
195
350
80
241
215
400
100
305
250
450
125
356
286
600
150
394
320
700
200
457
345
950


















■美标系列
▲标准规范
设计制造： ANSI B16.34，API6D，BS5159，JIS
结构长度： ANSI B16.10
法兰连接： ANSI B16.5，JIS
焊接标准： ANSI B16.25
注：连接尺寸见后面“附表”。

▲ 主要结构尺寸及重量
CLASS 150 Lb
in
mm
L
H
W
1/2
15
130
60
150
3/4
20
152
65
150
1
25
160
75
150
11/4
32
165
90
150
11/2
40
165
95
230
2
50
178
110
230
21/2
65
190
145
350
3
80
203
150
400
4
100
229
180
450
5
125
356
250
500
6
150
394
270
600
8
200
457
345
700


















CLASS 300 Lb
in
mm
L
H
W
1/2
15
140
60
150
3/4
20
152
65
150
1
25
165
75
160
11/4
32
178
90
160
11/2
40
190
95
190
2
50
216
110
350
21/2
65
241
145
400
3
80
283
150
450
4
100
305
180
450
5
125
381
250
600
6
150
403
270
700
8
200
502
345
950


.5(Mpa)
DN
L
H
W
15
130
78
150
20
130
85
160
25
140
95
180
32
165
150
250
40
165
150
300
50
203
190
350
65
222
195
350
80
241
215
400
100
305
250
450
125
356
286
600
150
394
320
700
200
457
345
950


















■美标系列
▲标准规范
设计制造： ANSI B16.34，API6D，BS5159，JIS
结构长度： ANSI B16.10
法兰连接： ANSI B16.5，JIS
焊接标准： ANSI B16.25
注：连接尺寸见后面“附表”。

▲ 主要结构尺寸及重量
CLASS 150 Lb
in
mm
L
H
W
1/2
15
130
60
150
3/4
20
152
65
150
1
25
160
75
150
11/4
32
165
90
150
11/2
40
165
95
230
2
50
178
110
230
21/2
65
190
145
350
3
80
203
150
400
4
100
229
180
450
5
125
356
250
500
6
150
394
270
600
8
200
457
345
700


















CLASS 300 Lb
in
mm
L
H
W
1/2
15
140
60
150
3/4
20
152
65
150
1
25
165
75
160
11/4
32
178
90
160
11/2
40
190
95
190
2
50
216
110
350
21/2
65
241
145
400
3
80
283
150
450
4
100
305
180
450
5
125
381
250
600
6
150
403
270
700
8
200
502
345
950
