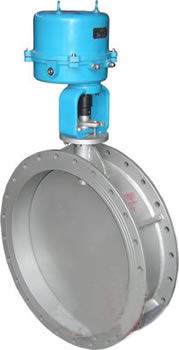

ZDLW电动调节通风蝶阀上海品牌阀门精工开维

点击图片查看原图

品牌：	惠厦阀门
单价：	面议
起订：	1
供货总量：	10000
发货期限：	自买家付款之日起 3 天内发货
所在地：	上海
有效期至：	长期有效
最后更新：	2021-09-15 08:32
浏览次数：	36

公司基本资料信息

产品详细说明

公

产品名称：

电动调节通风蝶阀

产品型号：

ZDLW

产品口径：

DN50-1000

产品压力：

0.6~10.0Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品简介：

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。

联系电话：

021-61128612

产品详情

结构特点和应用范围

ZAJW、ZKJW电动调节通风蝶阀由DKJ角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。

ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀，是3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。

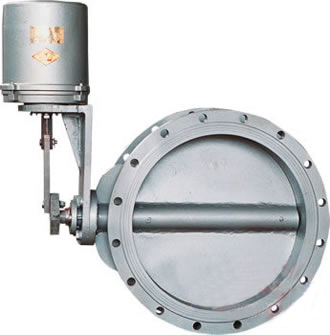

ZAJW电动调节通风蝶阀
（配DKJ执行器）老式的电动执行机构

ZDRW 外形图

型号、规格

类别	直行程		角行程
	常温型	中温型	常温型	中温型
型号	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
规格	DN600～1000		DN50～1000

ZAJW、ZKJW电动调节通风蝶阀

公称通径mm

50

80

100

125

150

200

250

300

350

400

额定流量
系数kv

85

225

340

500

770

1360

2130

3060

4160

5450

公称通径mm

450

500

600

700

800

1000

1200

1400

1600

1800

额定流量
系数kv

6900

8500

12200

16600

21700

34000

49000

66600

87000

110000

可配电动
执行机构

3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构

公称压力

0.1、0.6、1.0 (MPa)

介质温度℃

常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢）

转角范围

平行闸板0～700,倾斜阀板0～600

流量特性

近似百分比

接管法兰

按JB78-59中对夹式法兰连接

动作时间

25、30、60秒

阀体材质

Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

ZDLW 外形图

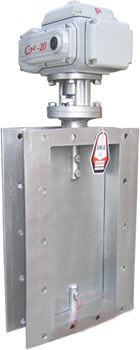

D941W电动通风蝶阀（配CH执行器）

技术参数和性能指标

电动调节蝶阀调节机构主要技术参数

公称通径 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公称压力 MPa	0.6
介质温度 ℃	常温：-20～200（铸铁）；-40～250（铸钢）；中温-40～450（铸不锈钢）
额定转角 °	0～70
流量特性	-20～150
环境温度 ℃	近似等百分比
接管法兰	按JB78-59 对夹式法兰连接
阀体材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
阀板材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610L直行程电子式电动执行机构主要技术参数

型号	输出力矩 N.m	速度 mm/s	大行程 mm	技术参数
361LSC-99	10000	2.0	100	电源：220±10%Va.c.50Hz控制信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等：相当IP55 防爆标志：ExdⅡBT4

3610R角行程电子式电动执行机构主要技术参数

型号	输出力矩 N.m	动作时间 S/90°	大转角	技术参数
361RSA-02	20	8.5	90°	电源：220±10%Va.c.50Hz 驱动电机：交流可逆电机输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等：相当IP55 防爆标志：ExdⅡBT4
361RSA-05	50	17.0
361RSB-10	100	18.0
361RSB-20	200	36.0
361RSC-30	300	24.0
361RSC-50	500	42.0
361RSC-60	600	48.0
361RSD-100	1000	30.0
361RSD-150	1500	42.0
361RXB-10	100	18.0
361RXB-20	200	36.0

性能指标

项目	指标值
基本误差%	±2.5
回差%	2.0
死区%	3.0
始终点偏差%	±2.5
额定行程偏差%	+2.5
允许泄漏量1/h	2×10-2×阀额定容量

允许压差 MPa

公称通径 mm	配用执行机构型号
	361RSA-05		361RSB-10 361RXB-10		361RSB-20 361RXB-20		361RSC-30		361RSC-50		361RSC-60		361LSC-99		361RSD-100		361RSD-150
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	0.6	0.6
80	0.6	0.6
100	0.6	0.284
125	0.6	0.144	0.6	0.292	0.6	0.587
150	0.6	0.084	0.6	0.17	0.6	0.342
200	0.6	0.035	0.6	0.071	0.6	0.144
250			0.6	0.037	0.6	0.074	0.6	0.112
300			0.6	0.021	0.6	0.043	0.6	0.064
350			0.6	0.013	0.6	0.027	0.6	0.041
400							0.6	0.027	0.6	0.045	0.6	0.055
450							0.6	0.019	0.6	0.032	0.6	0.038
500							0.6	0.014	0.6	0.023	0.6	0.028
600													0.6	0.013	0.6	0.027	0.6	0.041
700													0.6	0.008	0.6	0.017	0.6	0.025
800													0.6	0.005	0.6	0.012	0.6	0.017
900													0.6	0.004	0.6	0.008	0.6	0.012
1000													0.6	0.003	0.6	0.006	0.6	0.009
动作时间 S/70°	13.26		14.0		28.0		18.67		32.67		37.3		50		23.3		32.7

外形尺寸

ZDRW DN50～1000尺寸 mm

公称通径 DN	D	D1	L1	L2				D2				H				n-d	L3				法兰端面距
公称通径 DN	D	D1	L1	配A型	配 B型	配 C型	配 D型	配 A型	配 B型	配 C型	配D型	配 A型	配 B型	配 C型	配D型	n-d	配A型	配B型	配C型	配D型	法兰端面距
50		110	92	355				225				200				4-φ14	120				60
80	125	150	92	355												4-φ18
100	145	175	102	385												4-φ18
125	175	200	117	384	429				225				225			8-φ18		155
150	200	225	130	397	442
200	255	280	172	437	482																70
250	310	335	197		511	561				335				260		12-φ18			165		70
300	362	395	227		536	586										12-φ23					80
350	412	445	252		561	611										12-φ23					80
400	462	495	296			656										16-φ23					100
450	518	550	321			679
500	568	600	346			704
600	755	705	480				1075				470				365	20-φ25				120	150
700	860	810	530				1125									20-φ24					150
800	975	920	595				1185									24-φ30					200
900	1075	1020	685				1280									24-φ30
1000	1175	1175	735				1320									28-φ30

注：L3为拆卸护罩所必须的尺寸。

ZDLW DN600～1000 外形尺寸 mm

公称通径	L1	L2	D	D1	D2	H1	H2	H3	n-d
600	480	585	705	755	310	377.5	790	90	20-25
700	530	635	810	860		430	790		24-25
800	595	695	920	975		487.5	790		24-30
900	685	790	1020	1075		537.5	805		24-30
1000	735	830	1120	1175		587.5	805		28-30

主要零件材料及推荐使用温度范围

零件名称	材料	温度范围℃
阀体、阀板	HT200	-20～200
	35	-40～450
	ZG230-450
	1Cr18Ni9Ti
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti	-40～550

注：此表为各种材料的限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的低、高使用温度。其低使用温度不得低于介质温度范围下限，高使用温度不得高于介质温度范围的上限。

订货须知
订货时请填写《规格书》或注明以下内容：
、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前压力，阀后压力，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
