产品结构特点

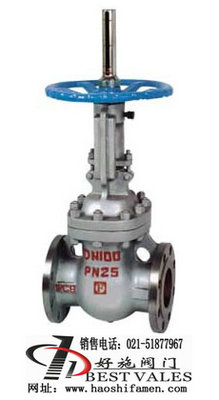

自动补偿平衡式双平板闸阀是 种结构新颖的闸阀产品，它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点，主要用于气、液体输送管道的切断或泄放。
系列平行式双闸阀结构特点为：●阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。
●阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。
●阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。
●在高温、高压情况下，进口 侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。
●全封闭结构，防护性能好，可全天候使用。
产品主要参数
|
基本型号
|
(k)Z44WH(Y)、(K)Z544WH(Y)、(K)Z644WH(Y)、(K)Z744WH(Y)、(K)Z944WH(Y)
|
|
(k)Z64WH(Y)、(K)Z564WH(Y)、(K)Z664WH(Y)、(K)Z764WH(Y)、(K)Z964WH(Y)
|
|
压力等 范围
|
PN1.6～10.0MPa
|
Class 150～600
|
|
通径范围
|
DN150～100mm
|
2"～40"
|
|
驱动方式
|
手轮驱动
|
齿轮动、气动、液动、电动
|
|
适用范围
|
Class 150～300(PN1.6～4.0)
|
Class400(PN6.4)
|
Class600
(PN10.0)
|
4"～36"
(DN100～900mm)
|
|
2"～6"(DN50～150mm)
|
2"～4"(DN50～100mm)
|
2"～3"(DN50～80mm)
|
注：本公司可根据用户要求提供产品。
产品性能规范
|
压力等
|
常温试验压力(MPa)
|
适用温度
|
适用介质
|
|
壳体体验
|
左密封
|
右密封
|
低压气密封
|
普通型
|
抗硫型
|
|
公称压力(MPa)
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29～121℃
或按用户要求
|
石油、天然气、水等非腐蚀性介质
|
含H2S、CO2的石油、天然气、水等腐蚀性介质
|
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
|
10.0
|
15.0
|
11.0
|
11.0
|
0.6
|
|
磅 (Lb)
|
150
|
3.0
|
2.2
|
2.2
|
0.6
|
|
300
|
7.5
|
5.5
|
5.5
|
0.6
|
|
600
|
15.0
|
11.0
|
11.0
|
0.6
|
 |
产品采用标准
|
设计依据
|
GB
|
APl
|
|
设计标准
|
JB/T5298
|
APl 6D
ASME B 16.34
|
|
结构长度
|
法兰
|
GB/T 12221
JB/T 5298
|
APl 6D
ASME B 16.10
|
|
焊接
|
GB/T 15188.1
|
|
连接法兰
|
GB/T9113
JB /T 79
|
ASME B 16.5
MSS SP44
|
|
对焊端
|
GB/T 12224
|
ASME B 16.25
|
|
试验和检验
|
JB/T 9092
|
APl 6D
APl 598
|
注：阀门连接法兰尺寸可根据用户要求设计制造。
| 序号 |
零件名称
|
材料 |
| 普通型 |
抗硫型 |
| GB |
ASTM |
GB |
ASTM |
| 1 |
阀体 |
WCB |
A216-WCB |
WCB |
A216-WCB |
| 2 |
阀板架 |
WCB |
A216-WCB |
WCB |
A216-WCB |
| 3 |
楔块 |
WCB+STL |
A216-WCB+STL |
WCB+STL |
A216-WCB+STL |
| 4 |
闸板 |
25+STL |
A105+STL |
1Cr18Ni9+STL |
A276-304+STL |
| 5 |
阀座 |
25+STL |
A105+STL |
1Cr18Ni9+STL |
A276-304+STL |
| 6 |
阀杆 |
2Cr13 |
A276-410 |
1Cr18Ni9 |
A276-304 |
| 7 |
上密封座 |
1Cr13 |
A276-410 |
1Cr18Ni9 |
A276-304 |
| 8 |
填料 |
柔性石墨 |
| 9 |
填料压套
|
2Cr13 |
A276-410 |
2Cr13 |
A276-402 |
| 10 |
填料压盖 |
WCB |
A276-WCB |
WCB |
A276-WCB |
| 11 |
指示针 |
1Cr13 |
A276-410 |
1Cr13 |
A276-410 |
| 12 |
垫片 |
柔性石墨+1Cr18Ni9
|
柔性石墨+304
|
柔性石墨+1Cr18Ni9
|
柔性石墨+304
|
| 13 |
阀盖 |
WCB |
A216-WCB |
WCB |
A216-WCB |
| 14 |
螺柱 |
35CrMoA |
A193-B7 |
35CrMoA |
A193-B7 |
| 15 |
螺母 |
35 |
A194-2H |
35 |
A194-2H |
| 16 |
支架 |
WCB |
A216-WCB |
WCB |
A216-WCB |
| 17 |
阀杆螺母 |
ZQA19-4 |
C95500 |
ZQA19-4 |
C95500 |
| 18 |
压盖 |
25 |
A105 |
25 |
A105 |
| 19 |
手轮H |
QT400-17 |
A536-60-40-18 |
QT400-17 |
A536-60-40-18 |
| 20 |
指示罩 |
25 |
A105 |
25 |
A105 |
注:阀门主要零部件材质可根据实际工况条件或用户特殊要求设计选用.
|
 |
主要外形尺寸
型号(K)Z5(6、9）4(6)4W(F、Y、D) PN1.6、2、5MPa PN2.0MPa(Class150)
|
DN(mm)
|
NPS(in)
|
法兰
|
对焊
|
手动
|
齿动
|
齿动装置
|
气动 液动
|
电动
|
电动装置
|
|
L
|
L1
|
H
|
H2
|
D0
|
B
|
B1
|
B0
|
P
|
P1
|
P0
|
E
|
E1
|
E0
|
|
50
|
2
|
178
|
216
|
475
|
360
|
250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
690
|
572
|
200
|
SMC-04
|
|
65
|
21/2
|
190
|
241
|
535
|
425
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
747
|
637
|
200
|
SMC-04
|
|
80
|
3
|
203
|
283
|
600
|
460
|
300
|
-
|
-
|
-
|
-
|
1075
|
820
|
250
|
812
|
672
|
200
|
SMC-04
|
|
100
|
4
|
229
|
305
|
700
|
535
|
350
|
-
|
-
|
-
|
--
|
1240
|
945
|
250
|
960
|
795
|
508
|
SMC-03
|
|
150
|
6
|
267
|
403
|
910
|
685
|
350
|
-
|
-
|
-
|
-
|
1400
|
1065
|
300
|
1170
|
945
|
508
|
SMC-03
|
|
200
|
8
|
292
|
419
|
1095
|
815
|
350
|
1235
|
900
|
310
|
BA-0
|
1595
|
1210
|
300
|
1355
|
1075
|
508
|
SMC-03
|
|
250
|
10
|
330
|
457
|
1370
|
965
|
450
|
1510
|
1050
|
310
|
BA-0
|
1800
|
1370
|
350
|
1630
|
1095
|
305
|
SMC-00
|
|
300
|
12
|
356
|
502
|
1470
|
1100
|
500
|
1610
|
1185
|
310
|
BA-0
|
2090
|
1590
|
350
|
1730
|
1230
|
305
|
SMC-00
|
|
350
|
14
|
381
|
572
|
1730
|
1250
|
600
|
1890
|
1345
|
460
|
BA-1
|
2420
|
1845
|
350
|
2020
|
1417
|
305
|
SMC-00
|
|
400
|
16
|
406
|
610
|
1870
|
1375
|
650
|
2030
|
1470
|
460
|
BA-1
|
2615
|
1995
|
400
|
2160
|
1532
|
305
|
SMC-00
|
|
450
|
18
|
432
|
660
|
2185
|
1485
|
700
|
2415
|
1625
|
460
|
BA-2
|
2895
|
2205
|
500
|
2500
|
1651
|
305
|
SMC-1
|
|
500
|
20
|
457
|
711
|
2335
|
1575
|
800
|
2565
|
1715
|
460
|
BA-2
|
3160
|
2405
|
600
|
2650
|
1741
|
305
|
SMC-1
|
|
600
|
24
|
508
|
813
|
2815
|
1995
|
1000
|
3045
|
2135
|
460
|
BA-2
|
3885
|
2955
|
650
|
3130
|
2161
|
457
|
SMC-2
|
|
700
|
28
|
610
|
914
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4065
|
3090
|
700
|
3630
|
2470
|
457
|
SMC-2
|
|
800
|
32
|
660
|
965
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4135
|
2933
|
610
|
SMC-3
|
|
900
|
36
|
813
|
1016
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
4605
|
3260
|
610
|
SMC-3
|
主要外形尺寸
型号(K)Z5(6、9）4(6)4W(F、Y、D) PN4.0MPa PN5.0MPa(Class300)
|
DN(mm)
|
NPS(in)
|
法兰
|
对焊
|
手动
|
齿动
|
齿动装置
|
气动 液动
|
电动
|
电动装置
|
|
L
|
L1
|
H
|
H2
|
D0
|
B
|
B1
|
B0
|
P
|
P1
|
P0
|
E
|
E1
|
E0
|
|
50
|
2
|
216
|
216
|
475
|
360
|
250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
690
|
572
|
200
|
SMC-04
|
|
65
|
21/2
|
241
|
241
|
535
|
425
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
747
|
637
|
200
|
SMC-04
|
|
80
|
3
|
283
|
283
|
600
|
460
|
300
|
-
|
-
|
-
|
-
|
1075
|
820
|
250
|
860
|
720
|
500
|
SMC-03
|
|
100
|
4
|
305
|
305
|
700
|
535
|
350
|
-
|
-
|
-
|
-
|
1240
|
945
|
250
|
960
|
795
|
500
|
SMC-03
|
|
150
|
6
|
403
|
403
|
910
|
685
|
350
|
-
|
-
|
-
|
-
|
1400
|
1065
|
300
|
1170
|
945
|
500
|
SMC-03
|
|
200
|
8
|
419
|
419
|
1095
|
815
|
350
|
1235
|
900
|
310
|
BA-0
|
1595
|
1210
|
300
|
1355
|
945
|
305
|
SMC-00
|
|
250
|
10
|
457
|
457
|
1370
|
965
|
450
|
1510
|
1050
|
310
|
BA-0
|
1800
|
1370
|
350
|
1630
|
1095
|
305
|
SMC-00
|
|
300
|
12
|
502
|
502
|
1470
|
1100
|
500
|
1610
|
1185
|
310
|
BA-0
|
2090
|
1590
|
350
|
1760
|
1257
|
305
|
SMC-0
|
|
350
|
14
|
762
|
762
|
1730
|
1250
|
600
|
1890
|
1345
|
460
|
BA-1
|
2420
|
1845
|
350
|
2020
|
1407
|
305
|
SMC-0
|
|
400
|
16
|
838
|
838
|
1870
|
1375
|
650
|
2030
|
1470
|
460
|
BA-1
|
2615
|
1995
|
400
|
2185
|
1541
|
305
|
SMC-1
|
|
450
|
18
|
914
|
914
|
2185
|
1485
|
700
|
2415
|
1625
|
460
|
BA-2
|
2895
|
2205
|
500
|
2500
|
1651
|
305
|
SMC-1
|
|
500
|
20
|
991
|
991
|
2335
|
1575
|
800
|
2565
|
1715
|
460
|
BA-2
|
3160
|
2405
|
600
|
2695
|
1757
|
457
|
SMC-2
|
|
600
|
24
|
1143
|
1143
|
2815
|
1995
|
1000
|
3045
|
2135
|
460
|
BA-2
|
3885
|
2955
|
650
|
3175
|
2177
|
457
|
SMC-2
|
|
700
|
28
|
1346
|
1346
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4065
|
3090
|
700
|
3670
|
2606
|
610
|
SMC-3
|
|
800
|
32
|
1524
|
1524
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4136
|
2933
|
610
|
SMC-3
|
|
900
|
36
|
1727
|
1727
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
4673
|
3317
|
610
|
SMC-4
|
主要外形尺寸
型号 (K)Z5(6、9）4(6)4W(F、Y、D) PN6.4MPa
|
DN(mm)
|
NPS(in)
|
法兰
|
对焊
|
手动
|
齿动
|
齿动装置
|
气动 液动
|
电动
|
电动装置
|
|
L
|
L1
|
H
|
H2
|
D0
|
B
|
B1
|
B0
|
P
|
P1
|
P0
|
E
|
E1
|
E0
|
|
50
|
2
|
250
|
292
|
499
|
378
|
250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
723
|
601
|
200
|
SMC-04
|
|
65
|
21/2
|
280
|
330
|
562
|
446
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
785
|
670
|
200
|
SMC-04
|
|
80
|
3
|
310
|
356
|
630
|
483
|
300
|
-
|
-
|
-
|
-
|
1130
|
861
|
250
|
902
|
756
|
508
|
SMC-03
|
|
100
|
4
|
350
|
406
|
735
|
562
|
350
|
-
|
-
|
-
|
-
|
1302
|
992
|
250
|
1007
|
838
|
508
|
SMC-03
|
|
150
|
6
|
450
|
495
|
956
|
720
|
350
|
1096
|
805
|
305
|
BA-0
|
1470
|
1118
|
300
|
1216
|
848
|
305
|
SMC-00
|
|
200
|
8
|
550
|
597
|
1150
|
856
|
400
|
1290
|
941
|
305
|
BA-0
|
1675
|
1271
|
300
|
1440
|
1013
|
305
|
SMC-0
|
|
250
|
10
|
650
|
673
|
1439
|
1013
|
500
|
1580
|
1098
|
305
|
BA-0
|
1890
|
1440
|
350
|
1728
|
1170
|
305
|
SMC-0
|
|
300
|
12
|
750
|
762
|
1545
|
1155
|
600
|
1705
|
1250
|
458
|
BA-1
|
2195
|
1670
|
350
|
1833
|
1312
|
305
|
SMC-0
|
|
350
|
14
|
850
|
826
|
1817
|
1313
|
650
|
1977
|
1408
|
458
|
BA-1
|
2542
|
1937
|
350
|
2131
|
1480
|
305
|
SMC-1
|
|
400
|
16
|
950
|
902
|
1965
|
1445
|
700
|
2125
|
1540
|
458
|
BA-1
|
2746
|
2095
|
400
|
2278
|
1610
|
305
|
SMC-1
|
|
450
|
18
|
1050
|
978
|
2295
|
1560
|
800
|
2525
|
1700
|
458
|
BA-2
|
3040
|
2315
|
500
|
2655
|
1741
|
457
|
SMC-2
|
|
500
|
20
|
1150
|
1054
|
2452
|
1655
|
1000
|
2682
|
1795
|
458
|
BA-2
|
3318
|
2525
|
600
|
2812
|
1836
|
610
|
SMC-3
|
|
600
|
24
|
1350
|
1232
|
-
|
-
|
-
|
3186
|
2235
|
458
|
BA-2
|
4080
|
3103
|
650
|
3356
|
2413
|
610
|
SMC-3
|
|
700
|
28
|
1450
|
1397
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4268
|
3245
|
700
|
3902
|
2777
|
610
|
SMC-4
|
|
800
|
32
|
1650
|
1651
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4393
|
3121
|
610
|
SMC-4
|
|
900
|
36
|
1880
|
1880
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4863
|
3428
|
760
|
SMC-5
|
主要外形尺寸
型号 (K)Z5(6、9）4(6)4W(F、Y、D) Class400
|
DN(mm)
|
NPS(in)
|
法兰
|
对焊
|
手动
|
齿动
|
齿动装置
|
气动 液动
|
电动
|
电动装置
|
|
L
|
L1
|
H
|
H2
|
D0
|
B
|
B1
|
B0
|
P
|
P1
|
P0
|
E
|
E1
|
E0
|
|
50
|
2
|
292
|
292
|
499
|
378
|
250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
723
|
601
|
200
|
SMC-04
|
|
65
|
21/2
|
330
|
330
|
562
|
446
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
785
|
670
|
200
|
SMC-04
|
|
80
|
3
|
356
|
356
|
630
|
483
|
300
|
-
|
-
|
-
|
-
|
1130
|
861
|
250
|
902
|
756
|
508
|
SMC-03
|
|
100
|
4
|
406
|
406
|
735
|
562
|
350
|
-
|
-
|
-
|
-
|
1302
|
992
|
250
|
1007
|
838
|
508
|
SMC-03
|
|
150
|
6
|
495
|
495
|
956
|
720
|
350
|
1096
|
805
|
305
|
BA-0
|
1470
|
1118
|
300
|
1216
|
848
|
305
|
SMC-00
|
|
200
|
8
|
597
|
597
|
1150
|
856
|
400
|
1290
|
941
|
305
|
BA-0
|
1675
|
1271
|
300
|
1440
|
1013
|
305
|
SMC-0
|
|
250
|
10
|
673
|
673
|
1439
|
1013
|
500
|
1580
|
1098
|
305
|
BA-0
|
1890
|
1440
|
350
|
1728
|
1170
|
305
|
SMC-0
|
|
300
|
12
|
762
|
762
|
1545
|
1155
|
600
|
1705
|
1250
|
458
|
BA-1
|
2195
|
1670
|
350
|
1833
|
1312
|
305
|
SMC-0
|
|
350
|
14
|
826
|
826
|
1817
|
1313
|
650
|
1977
|
1408
|
458
|
BA-1
|
2542
|
1937
|
350
|
2131
|
1480
|
305
|
SMC-1
|
|
400
|
16
|
902
|
902
|
1965
|
1445
|
700
|
2125
|
1540
|
458
|
BA-1
|
2746
|
2095
|
400
|
2278
|
1610
|
305
|
SMC-1
|
|
450
|
18
|
978
|
978
|
2295
|
1560
|
800
|
2525
|
1700
|
458
|
BA-2
|
3040
|
2315
|
500
|
2655
|
1741
|
457
|
SMC-2
|
|
500
|
20
|
1054
|
1054
|
2452
|
1655
|
1000
|
2682
|
1795
|
458
|
BA-2
|
3318
|
2525
|
600
|
2812
|
1836
|
610
|
SMC-3
|
|
600
|
24
|
1232
|
1232
|
-
|
-
|
-
|
3186
|
2235
|
458
|
BA-2
|
4080
|
3103
|
650
|
3356
|
2413
|
610
|
SMC-3
|
|
700
|
28
|
1397
|
1397
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4268
|
3245
|
700
|
3902
|
2777
|
610
|
SMC-4
|
|
800
|
32
|
1650
|
1650
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4393
|
3121
|
610
|
SMC-4
|
|
900
|
36
|
1880
|
1880
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4863
|
3428
|
760
|
SMC-5
|
主要外形尺寸
型号 (K)Z5(6、9）4(6)4W(F、Y、D) PN10.0MPa(Class600)
|
DN(mm)
|
NPS(in)
|
法兰
|
对焊
|
手动
|
齿动
|
齿动装置
|
气动 液动
|
电动
|
电动装置
|
|
L
|
L1
|
H
|
H2
|
D0
|
B
|
B1
|
B0
|
P
|
P1
|
P0
|
E
|
E1
|
E0
|
| 50 |
2 |
292 |
292 |
499 |
378 |
300 |
- |
- |
- |
- |
- |
- |
- |
723 |
600 |
200 |
SMC-04 |
| 65 |
21/2
|
330 |
330 |
562 |
446 |
350 |
- |
- |
- |
- |
- |
- |
- |
785 |
705 |
508 |
SMC-03 |
| 80 |
3 |
356 |
356 |
630 |
483 |
350 |
- |
- |
- |
- |
1130 |
861 |
250 |
890 |
742 |
508 |
SMC-03 |
| 100 |
4 |
432 |
432 |
735 |
562 |
400 |
- |
- |
- |
- |
1302 |
992 |
250 |
995 |
690 |
305 |
SMC-00 |
| 150 |
6 |
559 |
559 |
956 |
720 |
500 |
1096 |
805 |
305 |
BA-0 |
1470 |
1118 |
300 |
1245 |
876 |
305 |
SMC-0 |
| 200 |
8 |
660 |
660 |
1150 |
856 |
600 |
1290 |
941 |
305 |
BA-0 |
1675 |
1271 |
300 |
1440 |
1013 |
305 |
SMC-0 |
| 250 |
10 |
787 |
787 |
1439 |
1013 |
650 |
1580 |
1098 |
458 |
BA-1 |
1890 |
1440 |
350 |
1753 |
1199 |
305 |
SMC-1 |
| 300 |
12 |
838 |
838 |
1545 |
1155 |
700 |
1705 |
1250 |
458 |
BA-1 |
2195 |
1670 |
350 |
1858 |
1321 |
305 |
SMC-1 |
| 350 |
14 |
889 |
889 |
1817 |
1313 |
800 |
1977 |
1408 |
458 |
BA-1 |
2542 |
1937 |
350 |
2177 |
1495 |
457 |
SMC-2 |
| 400 |
16 |
991 |
991 |
1965 |
1445 |
1000 |
2125 |
1540 |
458 |
BA-2 |
2746 |
2095 |
400 |
2365 |
1762 |
610 |
SMC-3 |
| 450 |
18 |
1092 |
1092 |
- |
- |
- |
2525 |
1700 |
458 |
BA-2 |
3040 |
2315 |
500 |
2695 |
1877 |
610 |
SMC-3 |
| 500 |
20 |
1194 |
1194 |
- |
- |
- |
2682 |
1795 |
458 |
BA-2 |
3318 |
2525 |
600 |
2922 |
2030 |
610 |
SMC-4 |
| 600 |
24 |
1397 |
1397 |
- |
- |
- |
- |
- |
- |
- |
4080 |
3103 |
650 |
3426 |
2470 |
610 |
SMC-4 |
| 700 |
28 |
1549 |
1549 |
- |
- |
- |
- |
- |
- |
- |
4268 |
3245 |
700 |
3983 |
2835 |
760 |
SMC-5 |
| 800 |
32 |
1778 |
1778 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
4485 |
3186 |
760 |
SMC-5 |
|
点击图片查看原图
QQ：1325426082广告业务:
