| 产品名称： | 气动三通调节阀 | |||||||||||||||||||||||||||||||||||||||
| 产品型号： | ZJHQ、ZJHX | |||||||||||||||||||||||||||||||||||||||
| 产品口径： | DN25-300 | |||||||||||||||||||||||||||||||||||||||
| 产品压力： | 0.6~10.0Mpa | |||||||||||||||||||||||||||||||||||||||
| 产品材质： | 铸钢、不锈钢、合金钢等 | |||||||||||||||||||||||||||||||||||||||
| 产品简介： | 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海恵夏阀门有限公司拥有 顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。 | |||||||||||||||||||||||||||||||||||||||
| 联系电话： | 15901687301 | |||||||||||||||||||||||||||||||||||||||
|
ZJHX（Q）气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和 个三通接管而等到广泛应用常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压。差较大的分流场合，不能互换使用。
|
||||||||||||||||||||||||||||||||||||||||
1、调节机构主要技术参数
|
阀座直径mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量
系数kv |
合流
|
8.5
|
13
|
21
|
34
|
52
|
85
|
125
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
25
|
32
|
40
|
50
|
65
|
85
|
125
|
210
|
340
|
535
|
800
|
1260
|
|
|
公称压力MPa
|
1.6 4.0 6.4
|
||||||||||||
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
||||||||
|
流量特性
|
直线
|
||||||||||||
|
介质温度℃
|
-20～200、-40～+250(常温型)、-40～315（中温型）
|
||||||||||||
|
法兰尺寸
|
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
|
||||||||||||
|
法兰型式
|
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
|
||||||||||||
|
阀体材质
|
HT200,ZG230-450、ZG1Cr18Ni9
|
||||||||||||
|
阀芯材质
|
1Cr18Ni9
|
||||||||||||
|
上阀盖型式
|
普通式（常温型），热片式（中温型）
|
||||||||||||
|
可调比
|
30:1
|
||||||||||||
|
气源接头
|
M16×1.5
|
||||||||||||
2、执行机构主要技术参数
|
型 号
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
|
有效面积cm2
|
400
|
630
|
1000
|
1600
|
|
行 程mm
|
16.25
|
40
|
60
|
1000
|
|
弹簧范围KPa
|
20～100；40～200、20～60、60～100、80～240
|
|||
3、性能指标
|
项目
|
不带定位器
|
带定位器
|
||
|
基本误差％
|
±6
|
±1.5
|
||
|
回差％
|
5
|
1.5
|
||
|
死区％
|
4
|
0.6
|
||
|
始终点偏差％
|
气关
|
始点
|
±2.5
|
±1.5
|
|
终点
|
±6.0
|
|||
|
气开
|
始点
|
±6.0
|
||
|
终点
|
±2.5
|
|||
|
额定行程偏差％
|
±2.5
|
|||
|
允许泄漏量L/h
|
10-3×阀额定容量
|
|||
注： 般均应带定位器
4、允许压差
|
供气压力
|
弹簧压力
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14MPa
|
20-100
|
1220
|
750
|
500
|
300
|
300
|
200
|
120
|
120
|
80
|
50
|
50
|
25
|
可配附件：定位器 手轮机构 空气过滤减压器等。

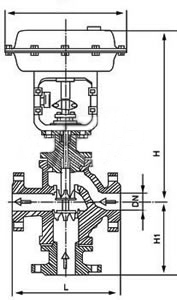

外形尺寸:
 ZJHQ气动薄膜三通调节阀(合流) |
 ZJHX气动薄膜三通调节阀(分流) |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
