支持Modbus协议：

Modbus协议是 种广泛应用于当今工业控制领域的通用通信协议。通过此协议，控制器相互之间、或控制器经由网络可以和其它设备之间进行通信。

CK模块是全新 代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有RS485接口，可单独与PC或PLC通信，也可以与多个RS485模块组网使用。

CK-2441交流数据采集器， 多采集4路交流电压和4路交流电流信号；模块采用高性能24位AD芯片，采集测量精度±2%。适用于采集工业现场的多种交流电流信号。

CK-2441采用磁隔离技术，有效保障数据采集可靠及安全。

 通信隔离

产品针对工业应用设计：通过DC-DC变换，串行通信电路和主控电路电源隔离；有效保障数据采集可靠及安全。

 浪涌保护

模块配有瞬态抑制电路，能有效抑制浪涌脉冲，保护模块在恶劣的环境下可靠工作。

 模拟输入

所谓模拟量信号是指连续的，任何时刻可为任意 个数值的信号，对于工业控制现场常见的模拟量信号，可以通过传感器获取其值的变化，为获取传感器的输出值就需要采用模拟量输入模块。CK-2441专门用于采集交流电参数，配置有 多4路电压测量和4路电流测量通道。。

    CK-2441交流参数测量接线示意图

模块包含4组电压电流测量，单组接线接法如上图。如CH0中1和2号端子接电源输入，1,3号端子为电源输出接负载。 比如市电AC220中，进线来的火线进2号端子后 从3号端子出来接到负载上，零线接到1号端子上。如果只需要测量电流不测电压时，可以不接1号端子。

只测电压不测电流可以不接3号端子。

警告：严禁带电接线，确认所有线路断电后再操作线路。

CH0的2,3端子（CH1,CH2,CH3类同），需根据负载电流选择合适线径，同时电流不要超过设备量程;1号端子设备内部仅做为电压检测用电流小(仅毫安 )，设备外部按设计负载电流选择合适线径。

 Custom-ASCII数据格式

使用Custom-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，其单位为量程单位,结果依次为各通道的电压和电流。

如：电压量程0~500V,电流量程是0～20A，设备返回数据如下：

>+221.0+07.45+223.2+13.25+222.0+11.33+220.5+19.72

测量结果为：

通道0： 电压221.0V 电流  7.45A

通道1： 电压223.2V 电流 13.25A

通道2： 电压222.0V 电流 11.33A

通道3： 电压220.5V 电流 19.72A

 Modbus-RTU数据格式

 16位数据格式

使用MODBUS-RTU的03号功能码读取060开始的寄存器地址，数据直接用无符号数字表示电流值，单位mA。（如果同时使用了我司其他模拟采集设备，部分设备能测量正负双 性电压，数据用有符号数表示，具体参见相关说明书）。

 通信接口

CK-2441配置有1路RS485接口； RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。

 RS485连接

CK模块通过RS485接口与其它设备组网连接示意图

 主从模式

CK -2441模块通信模式通常为主从模式（ 问 答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

CK -2441也可以通过命令将模块设置为模块主动模式（模块主动发送数据给主机），时间间隔可由用户设置，主动发送数据时间范围为：100～999999mS。此模式不能应用于多模块组网工作，否则将引起总线冲突。

 通信地址

CK -2441模块通信地址范围为01～F7(1～247)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信速率

CK -2441模块支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信协议

CK模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如地址、波特率、校验和状态、开启或关闭通道等。

 MODBUS-RTU协议

CK-2441模块支持工业标准MODBUS-RTU协议，模块通过ASCII命令配置为MODBUS -RTU协议后，可以工作于MODBUS从站状态。

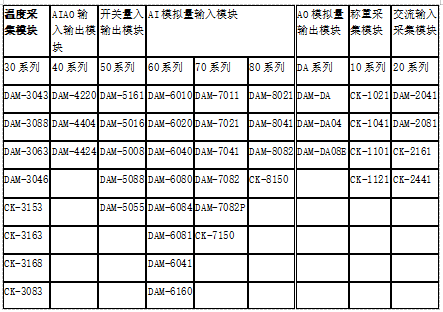

选型表：
