诚控电子交流电流采集模块交流输入模块使用方法
提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手

 支持Modbus协议：

Modbus协议是 种广泛应用于当今工业控制领域的通用通信协议。通过此协议，控制器相互之间、或控制器经由网络可以和其它设备之间进行通信。

DAM模块是全新 代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有RS232接口(DAM-2081不支持RS232接口)，方便与PC或PLC通信；模块配置有RS485接口，可单独与PC或PLC通信，也可以与多个RS485模块组网使用。

DAM-2161交流电流数据采集器， 多采集16路交流电流信号；模块采用高性能24位AD芯片，采集测量精度±1%。适用于采集工业现场的多种交流电流信号。

DAM-2161采用磁隔离技术，有效保障数据采集可靠及安全。

产品特性：

◆嵌入式实时操作系统

◆交流电流输入通道： 多16路 ◆电流输入量程：可选5A,10A,20A,50A,100A,200A,500A

◆AD转换分辨率： 24位 ◆交流频率：可选50HZ,60HZ

◆测量精度：±1%（典型值）

◆转换速率：2次/每通道/每秒

◆宽输入电压范围：DC 9～30V

◆地址/波特率/校验位/停止位 可配置

◆支持Modbus RTU协议 ◆支持Custom-ASCII协议

◆支持模块主动发送数据模式

◆±15KV ESD保护

◆隔离耐压：DC 1500V

◆工作温度范围：-40℃～80℃

◆工业 塑料外壳，标准DIN35导轨安装

功能配置◆ 模块型号 2041 2081 2161 AD(24bit) 4路 8路 16路 RS232 支持 不支持 不支持 RS485 支持 支持 支持

模块工作原理图：

 通信隔离

产品针对工业应用设计：通过DC-DC变换，串行通信电路和主控电路电源隔离；有效保障数据采集可靠及安全。

 浪涌保护

模块配有瞬态抑制电路，能有效抑制浪涌脉冲，保护模块在恶劣的环境下可靠工作。

模拟量输入接线

DAM-2161交流电流测量接线示意图

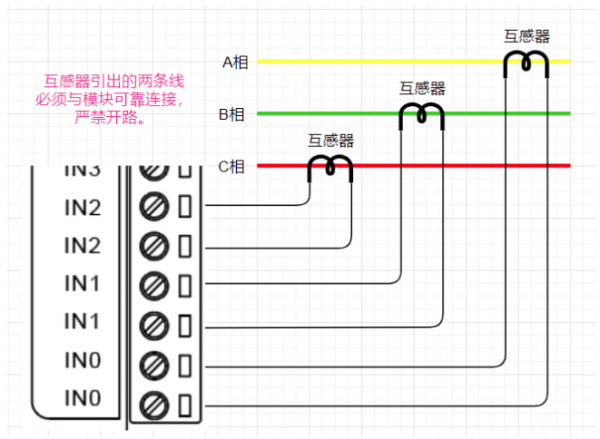

接线接法如上图，被测电流导线穿过互感器，互感器引出的两条导线连接到输入端口上，同 互感器的两条导线不分顺序。

警告：使用中互感器严禁开路，严禁被测导线通电时安装互感器。互感器如果开路可能输出 高的电压，对人身安全和财产安全构成严重威胁。

 Custom-ASCII数据格式

使用Custom-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，其单位为量程单位，如：量程是0～50A，那么返回数据的单位为A，下面以列表举例说明：

序号	返回数据	通道量程	数据代表采样值
1	+10.00	0～50A	模拟输入通道输入电流值为+10.00A
2	+20.00	0～50A	模拟输入通道输入电压值为+20.00A
3	+15.00	0～50A	模拟输入通道输入电压值为+15.00A
4	+05.12	0～50A	模拟输入通道输入电压值为+05.12A

 Modbus-RTU数据格式

 16位数据格式

使用MODBUS-RTU的03号功能码读取060开始的寄存器地址，数据直接用无符号数字表示电流值，单位mA。（如果同时使用了我司其他模拟采集设备，部分设备能测量正负双 性电压，数据用有符号数表示，具体参见相关说明书）。

 通信接口

DAM-2161配置有1路RS232与1路RS485；RS232可以直接与电脑连接；RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。

 RS232连接

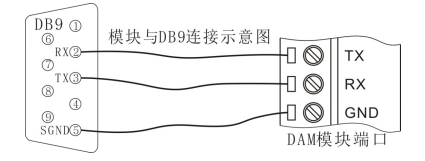

DAM系统模块RS232接口为标准RS232接口，符合相关规范，可以直接与电脑或其它标准RS232接口连接，其连接方式为交叉连接法，即模块TX与电脑RS232的RX连接，模块RX与电脑RS232的TX连接，模块GND与电脑RS232的232GND连接。

DAM模块与PC机连接示意图

 RS485连接

       DAM模块通过RS485接口与其它设备组网连接示意图

DAM -2161模块通信模式通常为主从模式（ 问 答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

DAM -2161也可以通过命令将模块设置为模块主动模式（模块主动发送数据给主机），时间间隔可由用户设置，主动发送数据时间范围为：100～999999mS。此模式不能应用于多模块组网工作，否则将引起总线冲突。

 通信地址

DAM -2161模块通信地址范围为01～FC(1～252)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信速率

DAM -2161模块RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信协议

DAM模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如地址、波特率、校验和状态、开启或关闭通道等。

 MODBUS-RTU协议

DAM-2161模块支持工业标准MODBUS-RTU协议，模块通过ASCII命令配置为Modbus RTU协议后，可以工作于Modbus从站状态。可以实现与多种品牌的PLC、RTU或计算机进行通讯。
