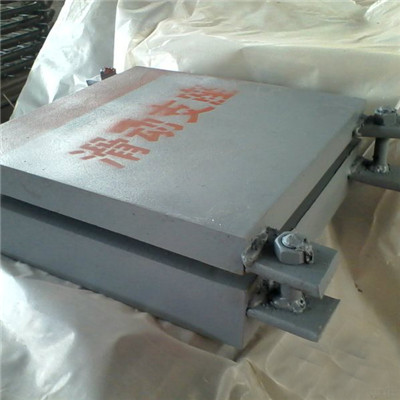

滑动支座由上座板、下座板、凸形中间钢板及两块不同形状的聚四氟乙烯板组成。下座板中间为 凹形球面,同凸形中间板相对应,两者之间衬有 弧形四氟板,通过球面与之滑动来满足梁端的转动,上座板上的不锈钢板与中间钢板上的另 四氟板组成 二滑动面,完成上下结构体因温差诸因素产生的伸缩位移。
产品优点:其用钢量少体积小,制造成品相对较低,具有万向转动万向承载多向位移等其它类型支座所无法比拟的优点,而且采用抗拉、抗剪的特殊结构,具有能抗地震烈度9度的能力。
钢结构连廊滑动支座规划参数 1、竖向承载力:支座按承载力的大小分为31 ,支座规划承载力答应超载10%。 2、水平承载力:固定支座水平各方向和单向活动支座非滑移方向的水平承载力,可接受支座规划承载力的20%。 3、支座答应转角0.02rad. 用户可根据自己的需要来选用适宜的产品。
多向滑动球型钢支座设计竖向承载力20000kN ,位移量为土100mm,转角为0.02rad的双向活动球型钢支座。球型钢支座由上支座板(含不锈钢板)、下支座板、球形板和聚四氟烯滑板(平面和球面各 块,以下简称四氟板)等组成。
