光缆引下应顺直美观,每隔1.5m-2m安装 个固定卡具,防止光缆与杆塔发生摩擦。引下光缆与站内构架间宜采用匹配的固定卡具加 缘橡胶进行固定,与构架构件间距不应小于20mm。
自耐张线夹OPGW引下线长度按塔全高加20m考虑,每隔1.5m用导引线夹(TGY-1330-T)固定在铁塔的斜材上,但要保证光缆不碰到塔身,内绞丝出口至塔材固定点的 段OPGW引线较拉直情况增加500mm长度。引下线安装在不带脚钉的主材上,角钢内侧。耐张塔两侧的光缆通过双槽引下线夹引下至接线盒连通。
杆用引下线夹安装要求特点:
(1)采用 缘夹具保证光缆与架构 缘;
(2)引下线夹型号要符合设计要求;
(3)安装时要保证光缆顺直,耐张线夹光缆引出端要顺畅、自然。两线之间的引线要拉紧,不要产生风吹摆动的现象。

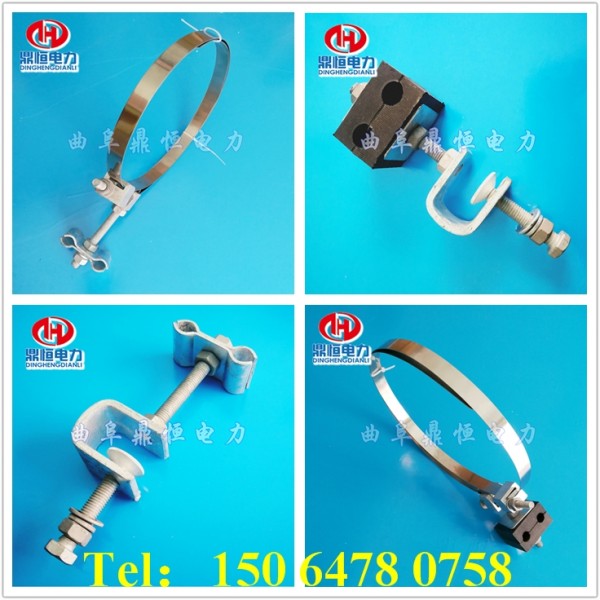

相关产品ADSS光缆引下线夹,OPGW光缆引下线夹,杆用引下线夹,塔用引下线夹。
