 详细介绍： |
|

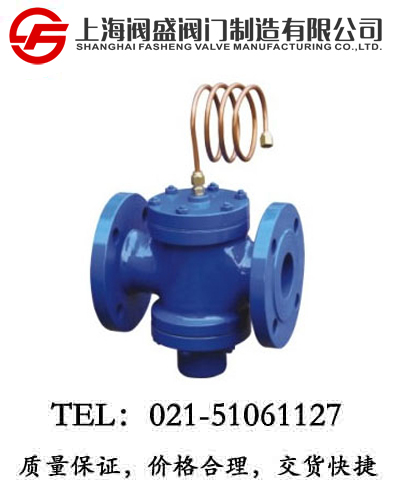

自力式压差平衡阀是 种自动恒定压差的水力工况平衡用阀，应用于集中拱热、中央空调等水系统中，有利于被控系统各用户和末端装置的自主调节，尤其适用于分户计量供暖系统和变流量空调系统。
自力式压差平衡阀结构特点：
自力式压差平衡阀的本体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成， 侧小室与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器，其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。控制器是 个压差比较器，其压差值是按被控采暖系统的阻力选用，回水侧内的弹簧反力用来平衡供水与水间的压力差。当被控采暖系统的 些用户进行室温调节，阻力增加或减少时，会引起循环流量变化，直至膜片两侧的压力平衡为止，使被控系统内部自动调节。

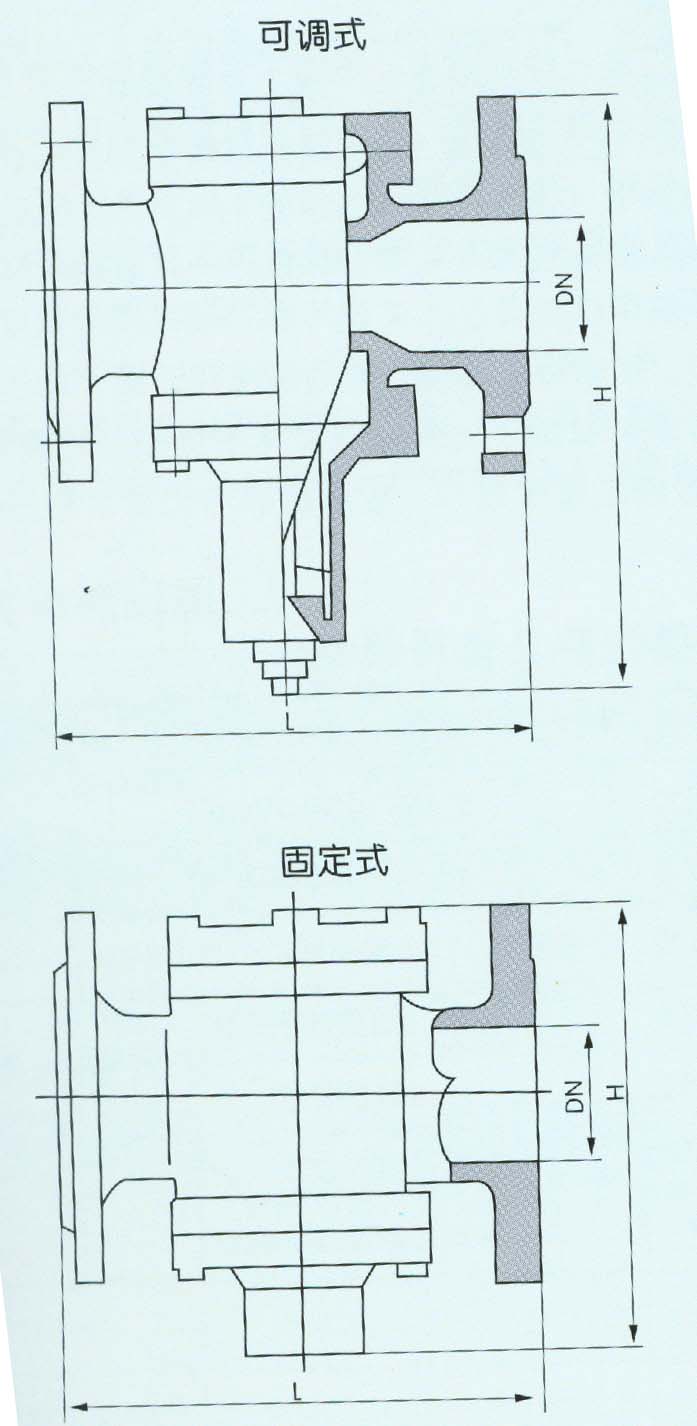

自力式压差平衡阀安装尺寸： ZYC-16注：法兰尺寸执行GB4216-84国家标准
自力式压差平衡阀安装说明：
尽可能不变径选用，在流量过低时可考虑缩径选用。控制阀导压管连接为1/2管螺纹，导压管长度为1.5m，连接供水管。本阀分为定压差型和可调压差型两种。公称压力：1.6MPA，介质温度0-120℃
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
