电动液压弯排机 DWP型结构合理操作方便

点击图片查看原图
品 牌: 山东大强机械
单 价: 面议
起 订: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 山东 济宁市
有效期至: 长期有效
最后更新: 2022-03-28 14:15
浏览次数: 45
询价
公司基本资料信息








产品详细说明

电动弯排机_副本

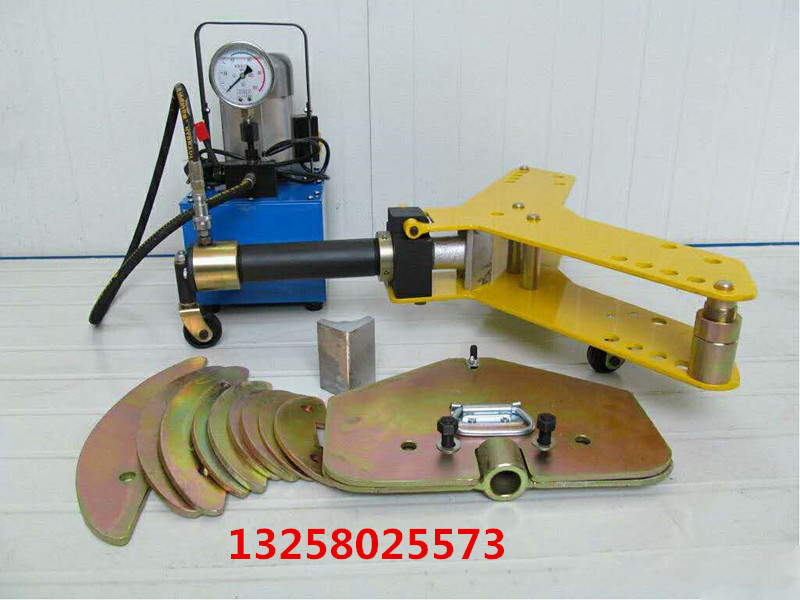

DWP电动液压弯排机
用途及特性
DWP电动液压弯排机由手动泵(电动泵),高压;输油管,快速接头, 工作缸 ,弯排部件(包括上、下花板,夹板模头,直角模头,辊柱, R模板等)组成。是 种新型的弯制铝排,铜排的新型工具,它具有结构合理,操作方便,使用安全。适用于弯制铝排、铜排,应用于工矿企业、变电所、电厂以及广大电力行按装电力线路的铝排或铜排的弯制和修理。

电动液压弯排机技术参数:

 1、型号:DWP-10A
 2、 大工作压力:63MPa
 3、 大工作行程:250mm
 4、弯排范围:铝铜排宽度40、50、60、80、100、120、125
 厚度:4-10mm
 5、弯曲角度:α≥90°
 6、弯曲半径:2.5倍排宽
 7、油箱容量:2kg
  8、液压油牌号:N15
  9、 大操作力:≤400N

型号

DWP-10A

DWP-12A

弯曲角度a

180度>a≥90度

180度>a>90度

弯排半径mm

2.5倍排宽

2.5倍排宽

弯排厚度mm

4、5、6、8、10

4、5、6、8、10、12

弯排宽度mm

40、50、60、80、100

40、50、60、80、100、120

大工作压力MPa

45

50

大工作行程mm

250

320

液压油牌号

N15

N15

SWP-10S、SWP-12A液压弯排机模板分配情况
表二

排宽mm

排厚mm

模板半径mm

模板厚度mm

代用说明

40

4、5、6、8、10

100

4、5、8

10mm排厚用4+5mm模板合用;
6mm排厚用5mm模板代用

50

4、5、6、8、10

125

4、5、8

60

4、5、6、8、10

150

4、5、8

80

8、10

200

8、10

/

100

8、10

250

8、10

/

120

8、10、12

300

8、10、12

/


电动液压弯排机使用方法
1、 将工作油缸(1)伸进方档块(3)孔内,将螺帽拧到底。使螺帽与方档块靠紧再旋紧蝶形固定螺丝,然后,将压高管端 部快速接头活动部外套向后拉,并套在工作油缸接头上手放松,活动部份恢复到原位即自行扣上,再将泵体上的放油螺钉(15)旋紧即可工作,同样,当工作完后将放油螺钉放松,工作缸就
会自动回缩。

2、平弯时(图见 )打开上花扳(4)将夹板模头部(8)装进工作油缸头,根据所弯排的厚度,R,选择R模板(7)与铝排
或铜排 起放进夹板模头中,然后压紧夹板,将两只辊柱(6)的槽宽对应向着铝排和铜排厚度,并且放入相应的尺寸孔中,再将上花板盖上,把所弯铝排或铜排顶入槽中,但排须伸出辊柱100mm以上,如如果 大行和超过200mm以上,可接长顶杆—头套进工作油缸头部,另 头装进夹板模头仍可操作。
3、立弯时(见图二),打开上花板,将直角模头(9)装进工作油缸头部,在下花扳(5)孔(18)插上两只22的销子(11),再将上花板盖上,铝排或铜排放在销子与直角模头之间即可工作,所弯两直角间 小距离为40mm,已弯R排如再要立弯时,打开上花板把联杆板(10)套在T字形接头中插入12的长螺栓,联杆板套入二只22的销子即可工作。
4、凡是按照标准的排宽x2.5的弯曲半径R以及弯曲角度d>90度的弯曲条件下,可以回弹角度。
5、辊柱有五条槽,分二端使用, 端的位置线以下花板到槽下口为64mm,如用另 端必需调头使用。
6、油泵内需加油内,可卸下油泵的尾端橡胶盖(14)再旋去M8六角螺钉,露出装油管即可加油。
7、铜排要回火才能使用。
8、 R100、R125、R150、弯8mm排用2块4mm板合用, 弯6mm用5mmR板代。
9、电动泵请参照电动泵使用说明书。

电动液压弯排机注意事项
1、使用时如出现空打现象,可 旋松泵体上的放油螺订,
将泵垂直起来头向下空打几下,然后而旋紧放油螺钉,即可继续
使用。
2、在有载荷时切忌将快速接头卸下。
3、本机是用油为介质,必须做好油及本机的清洁保养工
作,以免淤塞或漏油,影响使用效果。
