、进口自力式流量温度组合阀描述：
德国《LOCKE》洛克--进口自力式流量温度组合阀由 个带有设定流量的控制阀门、执行器和 个带定点调整器的温控器组成。主要应用于工艺过程控制中的流量和温度调节，可用于 高200℃的非腐蚀性的液体等介质，按优 动作原理工作，不能同时控制两个参数。
| 产品名称 |
进口自力式流量温度组合阀 |
产品型号 |
LOCKE |
| 产品品牌 |
德国《LOCKE》洛克 |
产品包装 |
木箱 |
| 驱动方式 |
自力式 |
公称通径 |
DN15～DN250 |
| 连接方式 |
法兰 |
公称压力 |
1.6～4.0Mpa ≤600PSI |
| 结构形式 |
直通式 |
适用温度 |
≤200℃ |
| 阀体材质 |
铸铁,铸钢,不锈钢 |
制造标准 |
德国洛克原厂标准 |
| 适用介质 |
水、液体等。 |
| 应用场合 |
电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 |
| 产品报价 |
面议，电议（欢迎来电咨询 021-51870709） |
| 产品产地 |
德国 |
| 生产厂家 |
德国洛克阀门国际集团 |
| 指定代理 |
上海衡意流体控制有限公司（中国 代理商及上海办事处） |
二、进口自力式流量温度组合阀技术参数及性能：
| 公称通径 |
Dn15、20、25、32、40、50、65、80、100、125、150、200、250mm |
| 公称压力 |
PN1.6、4.0MPa |
| 法兰标准 |
ANSl、JIS、DIN、GB、JB(特殊可按用户提供) |
| 阀体材料 |
铸铁(E)、铸钢(D)、铸不锈钢（ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti） |
| 阀芯材料 |
硬密封：不锈钢 （1Cr18ni9Ti、1Cr18Ni12MoTi） |
| 软密封：不锈钢镶嵌橡胶圈 |
| 压力平衡 |
不锈钢波纹管( DN15-125)、平衡膜片( DN150-250） |
| 有效面积（cm2） |
250 |
|
|
630 |
| 节流压差 |
|
0.02 |
0.05 |
|
| 允许上下膜室之闻 大压差（MPa） |
0.4 |
|
|
0.15 |
| 材料 |
膜盖：钢板镀锌 膜片：EPDM或FKM夹纤维 |
| 控制管线、接头 |
铜管或钢管 10X1 （mm） 卡套式接头：R1/4" |
| 执行器编号 |
LOCKE-06 |
|
LOCKE-17 |
| 温度设定范围（℃） |
|
-20-50 20-90 40-110 60-120 |
|
| 特殊温度设定（℃） |
|
110-180 180-250 |
|
| 温度保护 |
|
超值设定值100℃以内 |
|
| 时间常数（S） |
120 |
|
20 |
| 温包材料 |
|
铜镀镍 |
|
| 毛细管长度 |
|
5,10,15米 |
|
| 设定值偏差 |
L01Y |
T01Y |
| ±5℃ |
±1.5℃ |
| 允许泄漏量（在规定实验条件下） |
硬密封 |
4x0.01%阀额定容量 |
| 软密封 |
DN15-50 |
DN65-125 |
DN150-250 |
| |
|
10气泡/min |
20气泡/min |
40气泡/min |
| 公称通径 |
|
150-250mm |
150-250mm |
| 密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
| 冷却罐2个≤200℃ |
冷却罐2个和加长≤200℃ |
| 软密封 |
≤150℃ |
| 额定流量系数、噪音衡量系数、允许压差 |
| 公称通径DN(mm) |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| 额定流量系数KvS |
|
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
节流器压差的
流量范围（m3/h) |
0.02MPa |
0.1-2 |
0.2-3 |
0.2-4 |
0.4-7 |
0.6-11 |
0.8-16 |
3-28 |
4-40 |
6-63 |
8-80 |
12-125 |
| 0.05MPa |
0.2-3 |
0.3-4.5 |
0.3-6 |
0.5-10 |
0.8-16 |
1.1-24 |
4-40 |
6-58 |
9-90 |
12-120 |
18-180 |
| 噪音衡量系数Z值 |
|
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
| 允许压差( Mpa) |
PN16 |
1.6 |
1.5 |
1.2 |
| PN40 |
2.0 |
三、进口自力式流量温度组合阀结构特点：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、通过节流阀按标准图调节流量，方便快捷。
5、采用进口定点调整器，质量可靠，具有超温保护功能
6、通过组合件，可以进行多项组合控制

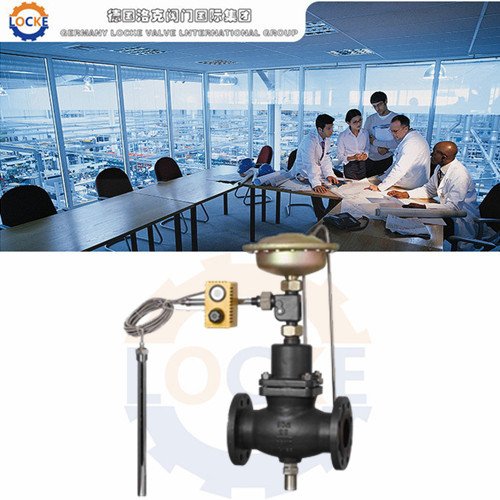

点击图片查看原图
