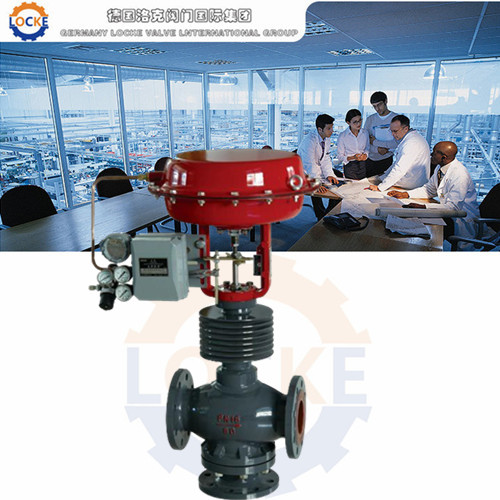

进口气动三通温度调节阀性能参数,报价/价格,图片

点击图片查看原图
品 牌: 德国洛克
单 价: 面议
起 订: 1 台
供货总量: 11100 台
发货期限: 自买家付款之日起 15 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2021-04-02 10:32
浏览次数: 38
询价
公司基本资料信息








产品详细说明
 如需上海衡意公司的(进口气动三通温度调节阀)技术参数资料,请来电索取 德国洛克进口气动三通温度调节阀,

、进口气动三通温度调节阀描述:

德国《LOCKE》洛克--进口气动三通温度调节阀分为气动三通合流温度调节阀、气动三通分流温度调节阀,由气动薄膜多弹簧执行机构和三通阀组成。采用LOCKE系列多弹簧执行机构,具有高度低、重量轻、安装维修简便等优点。三通阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节, 台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管道及费用。主要用热交换系统的温度调节。



产品名称 进口气动三通温度调节阀 产品型号  LOCKE
产品品牌 德国《LOCKE》洛克 产品包装 木箱
驱动方式 气动 公称通径 DN20~DN300
连接方式 法兰、螺纹、焊接 公称压力 1.6~10.0Mpa  ≤1500PSI
结构形式 套筒式 适用温度 -196℃~450℃
阀体材质 铸钢、不锈钢 制造标准 德国洛克原厂标准
适用介质 气体、液体及蒸汽等。
应用场合 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。
产品报价 面议,电议(欢迎来电咨询 021-51870709)
产品产地 德国
生产厂家 德国洛克阀门国际集团
指定代理 上海衡意流体控制有限公司(中国 代理商及上海办事处)
二、进口气动三通温度调节阀技术参数:



公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 分流阀 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流阀 - - - - - - 85 135 210 340 535 800 1360
允许压差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
配用执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 双导向型套筒式阀芯
流量特性 直线性、等百分比
三、进口气动三通温度调节阀执行机构:
配置执行器类别 LOCKE系列多弹簧簿膜执行机构
执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
四、进口气动三通温度调节阀零件材料:
1 阀体 WCB 304 316 316L
2 阀座 304 304 316 316L
3 阀芯 304 304 316 316L
4 垫片 PTFE\石墨垫片
5 铜套 黄铜
6 导向套 304 304 316 316L
7 密封中垫 PTFE\石墨垫片
8 阀盖 WCB 304 316 316L
9 填料 PTFE/石墨
10 填料压盖 WCB 304 316 316L
11 阀杆 304 304 316 316L
五、进口气动三通温度调节阀性能指标:
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量

可调范围R 30:1



欢迎您访问我们www.hy-shh.com网站, 感谢您对我们进口气动三通温度调节阀的关注。如果您对我们的产品和服务有任何的建议或疑问,请立即联系我们,我们 定会尽心尽意为您提供优质满意的服务。
