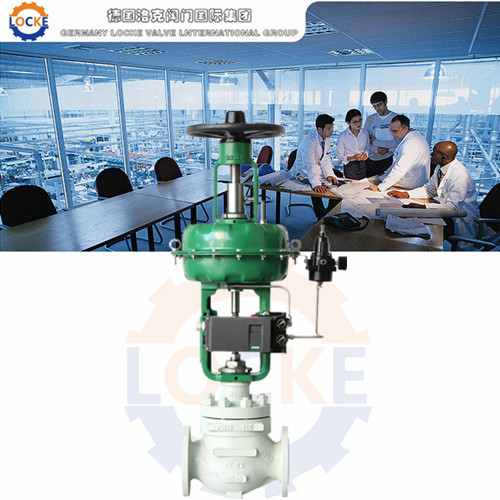

点击图片查看原图
、进口气动套筒调节阀描述：
德国《LOCKE》洛克--进口气动套筒调节阀是 种压力平衡式调节阀。配用LOCKE多弹簧执行机构，总体结构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小，允许压差大，噪音小，流通能力大，流量特性精确，维护方便。广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大，压差大，泄漏量要求不高的场合。
| 产品名称 | 进口气动套筒调节阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN20～DN200 |
| 连接方式 | 法兰、焊接、螺纹 | 公称压力 | 1.6～10.0Mpa ≤1500PSI |
| 结构形式 | 直通式 | 适用温度 | -196℃～566℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 | 上海衡意流体控制有限公司（中国 代理商及上海办事处） | ||
阀体型式： 直通铸造球型阀
公称通径： DN20 、25 、32 、40 、50 、65 、80 、100 、200
公称压力： PN 1.6、2.5、4.0、6.4、10.0Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K、40K
连接方式： 法兰：FF、RF、RTJ、等
螺纹：（适用于 1”以下）
焊接：SW、BW
法 兰 距： 符合IEC 534
阀盖形式： 标准型、加长型（散热、低温、波纹管密封）
填 料： V型聚四氟乙烯、柔性石墨填料等
密 封 垫： 金属夹石墨密封垫、聚四氟乙烯垫
执行机构： LOCKE多弹簧执行机构 、LOCKE单弹簧执行机构 阀内部件：
阀芯型式： 窗口式套筒
流量特性： 等百分比、线性 、快开
内件材质： 标准材质组合及使用温度、压力范围请参阅附录
阀体 型式 直通 阀盖 型式 标准、加长型
材质 WCB、WC9、304、316等 材质 WCB、WC9、304、316等
阀芯 特性 直线、等百分比、快开 填料 “V”型PTFE、柔性石墨、波纹管
材质 304、304+STL/PTFE、316、316+STL/PTFE
执行器
定位器 电气阀门定位器、智能型数字定位器
附件 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等
型 式：直通单座套筒式铸造球型阀
公称通径：25、40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准： ANSI B16.5-1981、
焊接连接：嵌接焊SW
材 料：铸钢（OKE230-450）、铸不锈钢（OKE1Cr18Ni9Ti、OKE1Cr18Ni12Mo2Ti、OKE00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃+230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）
套筒形式：分离式套筒
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
气动执行器参数：
型 式：多弹簧薄膜执行机构、单弹簧薄膜执行机构、
单作用气缸动活塞执行机构、双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa、140～280kPa、400～500kPa、300～500kPa
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附 件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能：
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV
回 差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%
基本误差：带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
三、进口气动套筒调节阀结构特点：
(1)采用平衡式阀芯结构，轴向平衡力小，允许压差，稳定性好。
(2)套筒互换性强，拆装方便，容易维修。
(3)全金属阀芯结构适用多种工作场合，达到IV 泄漏标准，LXMP型软密封结构阀芯达到VI 泄漏标准，LXMQ型软密封结构阀芯达到VI 泄漏标准。
(4)阀体按流体力学原理设计成等截面低流组流道，可调范围大，固有可调比为50，额定流量系数增大30%。
(5)执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
(6)LXPV型波纹管密封型调节阀，对移动的阀杆形成了完全密封，堵 流体外漏。
(7)LXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
欢迎您访问我们www.hy-shh.com网站， 感谢您对我们进口气动套筒调节阀的关注。如果您对我们的产品和服务有任何的建议或疑问，请立即联系我们，我们 定会尽心尽意为您提供优质满意的服务。
