进口气动高压角式调节阀性能参数,报价/价格,图片

点击图片查看原图
品 牌: 德国洛克
单 价: 面议
起 订: 1 台
供货总量: 11100 台
发货期限: 自买家付款之日起 15 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2021-04-02 10:32
浏览次数: 27
询价
公司基本资料信息








产品详细说明
 如需上海衡意公司的(进口气动高压角式调节阀)技术参数资料,请来电索取 德国洛克进口气动高压角式调节阀,

、进口气动高压角式调节阀描述:

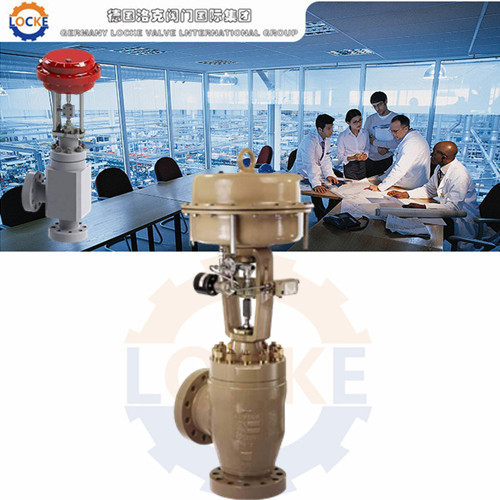

德国《LOCKE》洛克--进口气动高压角式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多 节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小,结构紧凑,重量轻,动作灵敏,流体通道呈流线型,压降损失小,阀容量大,流量特性精确,拆装方便等优点。特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。广泛应用于化工、炼油等行业,尤其适用于合成氮、尿未工业上商压和商压差介质调节。

产品名称 进口气动高压角式调节阀 产品型号  LOCKE
产品品牌 德国《LOCKE》洛克 产品包装 木箱
驱动方式 气动 公称通径 DN6~DN200
连接方式 法兰、螺纹、焊接 公称压力 16.0~32.0Mpa  ≤5000PSI
结构形式 直角式 适用温度 -40℃~600℃
阀体材质 铸钢、不锈钢、锻钢 制造标准 德国洛克原厂标准
适用介质 气体、液体及蒸汽等。
应用场合 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。
产品报价 面议,电议(欢迎来电咨询 021-51870709)
产品产地 德国
生产厂家 德国洛克阀门国际集团
指定代理
上海衡意流体控制有限公司(中国 代理商及上海办事处)
二、进口气动高压角式调节阀性能技术参数:
公称通径(mm) 6 10 15 25
阀座直径(mm) 3 4 6 4 5 7 8 10 6 7 8 10 12 7 8 10 12 16 20
流量系数Kv 0.04 0.1   0.1 0.4       0.4         1 1.6 2.5 4 6.3 8
  0.16 0.4 0.16   1 1.6 2.5 0.63 1 1.6 2.5 4
  0.063 0.25   0.25 0.63
公称通径(mm) 32 40 50 65 80 100 125 150 200
阀座直径(mm) 16 20 30 20 38 30 50 38 65 50 80 65 100 65 125 100 150 125 200
流量系数 6.3 8 16 8 25 16 40 25 63 40 100 63 160 100 250 160 400 250 600
可调范围 Kv值<18时 R=20:1;Kv值>18时 R=30:1
公称压力 16、22、32MPa
阀芯形式 套筒导向单座柱塞型阀芯
流量特性 直线、等百分比
作用形式 气开式、气关式
工作温度 普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃
法兰标准 符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产
执行机构 LOCKE系列多弹簧气动薄膜执行机构
可配附件 定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等 主要零部件材料
性能指标
序号 项目 单位 不带定位器 带定位器
1 基本误差 % ±4 ±1
2 回差 % 2.5 1
3 死区 % 1.5 0.1
4 允许泄漏量 % 为C值的0.01%,对C≤4.Q泄≈0
5 额定流量系数Kv偏差 C≤4 % ±15
流量特性误差 C>4 % ±10 、阀体
形   式:角形单座铸造阀
公称通径:20-300mm
公称压力:PN16.0~32.0MPa
连接形式:法兰按JB78-59   JB79-59
材料:HT200  ZG230—450  ZG1Cr18Ni9Ti    ZG0Cr18Ni12Mn2Ti
二、上阀盖
常温型:-20~+200℃
散热型:-40~+450℃
压盖形式:螺栓压紧式
填  料:V型聚四氟乙烯填料,柔性石墨、不锈钢波纹管。
三、阀内组件
阀芯型式:上导向单座柱塞型阀芯
流量特性:等百分比特性、线性特性和快开特性
材   料:1C18Ni9Ti  0Cr18Ni12Mo2Ti
四、执行机构
型    式:多弹簧式薄膜执行机构
膜片材料:丁晴橡胶夹增强涤纶积物
弹簧范围:0.02~0.10、0.08~0.24MPa
供气压力:0.14、0.16、0.28、0.40MPa
气源接头:内螺纹M10×1
环境温度:-30~+70℃
阀作用型式: 气—开式或气—关式
附    件 :定位器、手轮机构
五、性   能
泄漏量 :  金属阀座符合标准ANSIB16.104IV
            小于额定Cv的0.01%
回   差:  3%(不带定位器)
           1%(带定位器)
线   性 :±5%(不带定位器)
          ±1%(带定位器)
备注:使用V型聚四氟乙烯填料

可调范围:  50:1



欢迎您访问我们www.hy-shh.com网站, 感谢您对我们进口气动高压角式调节阀的关注。如果您对我们的产品和服务有任何的建议或疑问,请立即联系我们,我们 定会尽心尽意为您提供优质满意的服务。
