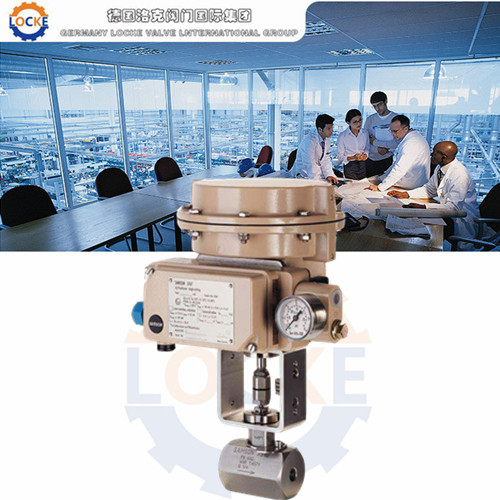

、进口气动精小型调节阀描述：
德国LOCKE洛克--进口气动精小型调节阀是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接，具有体积小、重量轻、安装、维护方便等优点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等介质的注流量调节场合。www.shjmfm.com / www.hy-shh.com
| 产品名称 | 进口气动精小型调节阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN15～DN20 |
| 连接方式 | 法兰、螺纹、焊接 | 公称压力 | 1.6～10.0Mpa ≤1500PSI |
| 结构形式 | 直通式 | 适用温度 | -40℃～600℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 | 上海衡意流体控制有限公司（中国 代理商及上海办事处） | ||
公称通径 G1/2"G3/4"(mm)
阀座直径 1.5＊3456789(mm)
流量系数Kv 0.00250.080.120.200.320.500.801.00
可调范围 30:1
公称压力 1.6 4.0 6.4、10MPa
阀芯形式 单座柱塞型阀芯
流量特性 直线
作用形式 气开式、气关式
工作温度 普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃
法兰标准 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构 LOCKE型多弹簧气动薄膜执行机构
可配附件 定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等
注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。
＊注量系数<0.08需特殊订货。
技术性能指标
泄 漏 率 小于额定流量的10-4
回 差 不带
主要零部件材料
阀体材质 1G1Cr18Ni9Ti、316、316L等
芯座材质 1Cr18Ni9Ti、316、316L等
填料材质 聚四氟乙烯、柔性石墨
膜片材质 丁腈橡胶夹尼龙布
执行机构 LHA(B)-11
行 程 10mm
有效面积 200cm3
气源接口 M16×1.5
公称通径 G1/2"G3/4"mm
阀座直径 1.5 3 4 5 6 7 8 9mm
允许压差△P 6.4 5.2 4.6Mpa
注： (1)LHA：正作用执行机构；LHB 反作用执行机构。
(2)如果允许压差不清楚或 大工作压差超出列表范围请我们联系。
公称通径(mm) G1/2"G3/4"
阀座直径(mm) 1.5＊3456789
流量系数Kv0.00250.080.120.200.320.500.801.00
可调范围30:1
公称压力：标准产品1.6 4.0 6.4、10MPa
阀芯形式：单座柱塞型阀芯
流量特性：直线
作用形式：气开式、气关式
工作温度：普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃
法兰标准：符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构：LOCKE型多弹簧气动薄膜执行机构
可配附件：定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等
注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 ＊注量系数<0.08需特殊订货。 技术性能指标
泄漏率：Ⅵ ， 小于额定流量的10-4
回差 ：不带，
主要零部件材料
阀体材质：1G1Cr18Ni9Ti、316、316L等
芯座材质：1Cr18Ni9Ti、316、316L等
填料材质：聚四氟乙烯、柔性石墨
膜片材质：丁腈橡胶夹尼龙布
执行机构ZHA(B)-11
行程(mm)10
有效面积(cm3)200
气源接口尺寸M16×1.5
公称通径(mm)G1/2"G3/4"
阀座直径(mm)1.53456789
允许压差△P(MPa)6.45.24.6
注： (1)ZHA：正作用执行机构；ZHB 反作用执行机构。
(2)如果允许压差不清楚或 大工作压差超出列表范围请我们联系。
外形尺寸及重量
公通径(mm)G1/2"G3/4"
连接长度 L(mm)9292
高度 H(mm)370370
H1(mm)3030
执行器宽 D(mm)230230
重量(KG) 1818
