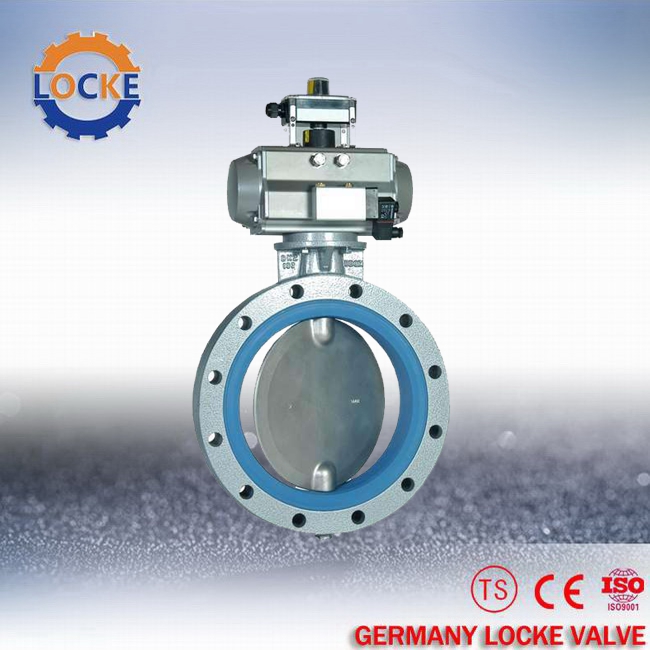

德国《LOCKE》洛克-进口气动法兰蝶阀系列产品由阀体、蝶板、阀杆、气动执行器主要零件组成，靠压缩空气驱动气动执行器运动带动阀杆转动，传动蝶板做90度旋转达到启闭效果。对夹连接、结构简单，安装方便，特别适用安装距离短，大口径管路中。通过选配不同类型的电动执行器，可适合不同工艺控制要求，广泛使用于多种自控管路和装置中。www.shjmfm.com / www.hy-shh.com
二、进口气动法兰蝶阀技术参数：
|
公称通径DN(mm) |
DN50～DN2000 |
|
公称压力 |
PN1.0～6.4MPa |
|
连接形式 |
法兰式 |
|
阀板形式 |
垂直板式 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
基本误差 |
带定位器：小于全行程的±2% |
|
回差 |
带定位器：小于全行程的±2% |
|
可调范围 |
50:1 |
|
配置执行机构 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
控制方式 |
开关型(开关两位控制)、调节型(4～20mA控制) |
三、进口气动法兰蝶阀执行器参数：
|
执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、进口气动法兰蝶阀产品特点：
1、气缸选用铝金材料的齿轮式双活塞，重量轻、外形美观，输出力矩大，体积小；
2、可远程操作，适用多工装安装位置；
3、使用压缩空气进行大规模集中控制，能源消耗低，降低使用成本；
5、流量特性趋直线，调节性能好，装配阀门定位器，蝶板可在30度-90度调节，可作气动调节蝶阀使用。
