进口双向压蝶阀性能参数,报价/价格,图片

点击图片查看原图
品 牌: 德国洛克
单 价: 面议
起 订: 1 台
供货总量: 11100 台
发货期限: 自买家付款之日起 15 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2021-04-02 10:29
浏览次数: 28
询价
公司基本资料信息








产品详细说明

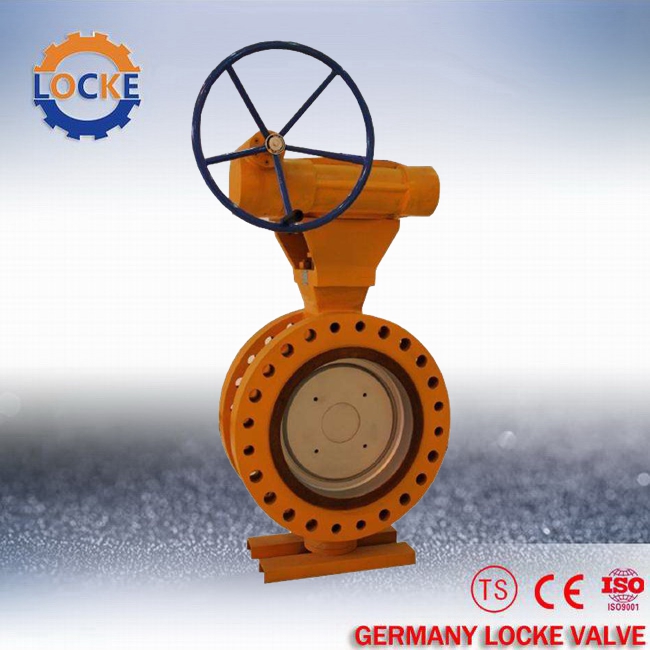

 进口双向压蝶阀产品简介:

德国LOCKE洛克-进口双向压蝶阀(Dual pressure valve)构造合理,密封紧密牢靠、流阻小、压差低、驱动灵敏省力,运用寿命倍增。双公平,即轴向公平,阀轴中心线不在阀板密封面上;径向公平:阀轴中心线不在阀门通道的中心线上,阀板采用双平板桁架式多流道构造,在流速较高时,各流道水流可以相互制衡,防止阀板呈现哆嗦景象,确保阀门的稳定性。特殊的设计,特殊的几何构造,使阀板具有越关越紧的功用,当翻开阀门时,只需阀轴略微旋转,阀板即全部脱离阀座,增加了摩擦力,使开启力矩出现zui小 佳形态,密封严实牢靠,经久耐用。

 进口双向压蝶阀

二、进口双向压蝶阀技术参数:

公称通径

DN50-2000mm

公称压力

PN0.6-4.0MPa

适用介质

蒸汽,油品,热空气,腐蚀性浊水,煤气,含有微小颗粒,易结晶,腐蚀性等介质

渗漏率

<0.1×DNmmз/s

适用温度

软密封:-40℃-350℃  硬密封:-50℃-600℃

传动方式

蜗轮传动,电动传动,气动传动,液动传动



三、进口双向压蝶阀零部件材质:

阀体、填料、压盖:WCB

蝶板:不锈钢304

阀杆:不锈钢304

蝶板密封圈:不锈钢、石墨夹层的复合结构

阀体密封面:合金钢

填料:柔性石墨

手轮:球墨铸铁



四、进口双向压蝶阀产品特点:

1、特殊的结构形式可任意调整密封比压,使密封面不易损坏,提高阀门的使用寿命。

2、蝶阀操作扭矩较小,转90度启闭,轻便迅速。

3、流阻小,具有良好的水力特性,流量特性近似倾斜直线,节能效果好,双向密封对水流无方向要求。

4、蝶阀密封性能可靠,启闭次数达20000次以上,使用寿命20年以上。

5、阀板采用符合流体力学性能的平衡形结构流道设计,在阀门全开时阻力系数≤0.15。



五、进口双向压蝶阀技术规范描述 :

1、蝶阀为双向承压,双向不锈钢金属硬密封,结构简单紧凑、重量轻、操作方便,性能可靠,功能齐全,造型美观大方,便于维修。

2、蝶板密封圈在蝶阀安装后,在阀体内均可容易更换和调整。

3、蝶阀蝶板采用的是平衡形结构,此结构刚度好,过流面积大,流阻小,这样在阀门全开时,不易产生抖动现象,全关时,能有效的阻止密封圈的过度变形,防止损坏整个密封圈导致阀门泄漏

4、阀体密封面采用不锈钢密封,不锈钢阀座材料具有良好的抗擦伤性,抗气蚀性和硬度稳定性,试验证明在压力状态下,阀门连续开启25000次,未见有擦伤现象)大大提高了阀门的使用寿命。

5、在轴承与体腔内接触部位加有2道编织型密封圈,可防止泥沙等颗粒状介质进入轴承中,造成卡死现象。

6、双偏心双向双向压蝶阀可采用液控、气动、电动、涡轮等不同的驱动方式。
