西门子PLC简要

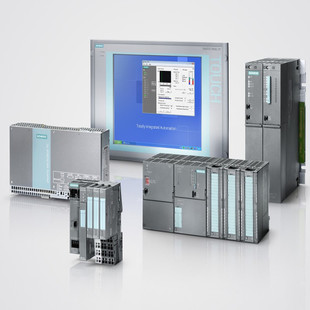

西门子PLC
- 德国西门子（SIEMENS）公司生产的可编程序控制器在我国的应用也相当广泛，在冶金、化工、印刷生产线等领域都有应用。西门子（SIEMENS）公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400等。 西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC（如S7-200），小规模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等
这个条目讲解了在 STEP 7 V5.5 的软件中，如何在用户程序中读取 S7-300 CPU 的 IP 地址。 为了这个目的，可以在用户程序中调用系统功能块 SFC51 "RDSYSST" 。 通过使用系统功能块 SFC51“RDSYSST” 可以读出系统状态列表的部分列表或部分列表摘要 (SSL 或 德语简称 SZL)。通过SSLID和索引，对于某些部分列表或部分列表摘录，必须指定对象类型或对象编号。使用SSL ID = 37(十六进制)和索引= 0(十六进制)的地址读取 S7-300 CPU 的 IP 地址。

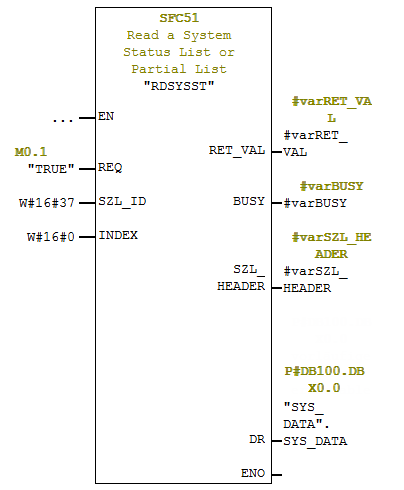

这个例子是在功能块 FB1 中调用系统功能块 SFC51 "RDSYSST" 。 在 OB1 中调用 FB1。
图 01
系统功能块 SFC51 "RDSYSST" 的输入输出定义
表 01 列举出系统功能块 SFC51 "RDSYSST" 的输入定义。
| 参数 | 数据类型 | 描述 |
| REQ | BOOLEAN | REQ=1: 上升沿有效 |
| SZL_ID | WORD | 部分列表摘录的 SSL_ID
SSL_ID=w#16#37: 读取 S7-300 CPU 的IP地址 |
| INDEX | WORD | 部分列表对象的类型或者数目
INDEX=w#16#0: 读取 S7-300 CPU 的IP地址 |
表 01
表 02 列举出系统功能块 SFC51 "RDSYSST" 的输出定义。
| 参数 | 数据类型 | 描述 |
| RET_VAL | INT | 如果在指令进程中出现 个错误，RET_VAL将给出错误代码 |
| BUSY | BOOLEAN | TRUE: 读取进程尚未完成 |
| SZL_HEADER | STRUCT | The SZL_HEADER 是 个数据结构。这个结构被描述为 "SZL_HEADER structure"。 |
| DR | ANY | 读取SSL的部分列表或部分列表摘录的目标区域。 |
表 02
SZL_HEADER 结构
SZL_HEADER 的输出被定义为如下结构：
SZL_HEADER: STRUCT
LENTHDR: WORD
N_DR: WORD
END_STRUCT
LENTHDR 定义为 SZL 列表的数据记录部分或者摘录部分的长度。
- 如果仅读取 SZL 部分列表的头部信息，N_DR 指的是相关联数据记录的数量。
- 否则，N_DR 指的是转移到目标区域的数据记录的数量。
用于读取 SSL 部分列表或摘录部分的目标区域

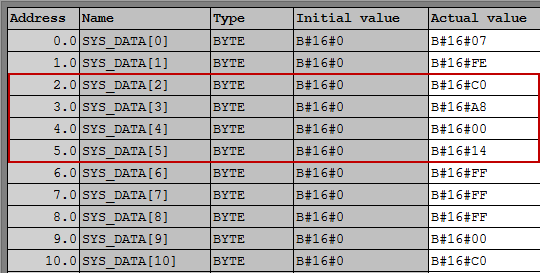

在这个例子中，读取 SSL 部分列表被保存在数据块 DB100 "SYS_DATA" 起始地址 0 开始。S7-300 CPU 的 IP 地址占了 4 个字节，存储在 DB100 "SYS_DATA"地址 2 开始的地址中，十六进制存储格式。
