供应西门子中央处理器CPU 317T-2 DP

点击图片查看原图

品牌：	西门子
单价：	面议
起订：	1 台
供货总量：	99 台
发货期限：	自买家付款之日起 1 天内发货
所在地：	上海
有效期至：	长期有效
最后更新：	2020-04-17 22:06
浏览次数：	46

公司基本资料信息

产品详细说明

西门子中央处理器CPU 317T-2 DP

S7-200 ,S7-300 ,S7-400 ,logo!大量现货欢迎来电咨询产品来电给您较大的优惠量大从优货真价实西门子各种电缆大量批发西门子plc/可编程控制器, 西门子电源 ,西门子触摸屏 ,西门子变频器, 西门子调速装置, 西门子数控伺服

===================================================

联系人：钟经理

24小时销售技术服务热线：13627437965 【微信同步】

24小时在线QQ:26642661

===================================================

2. 调用 Modbus RTU 主站读写子程序MBUS_MSG，发送个Modbus 请求；

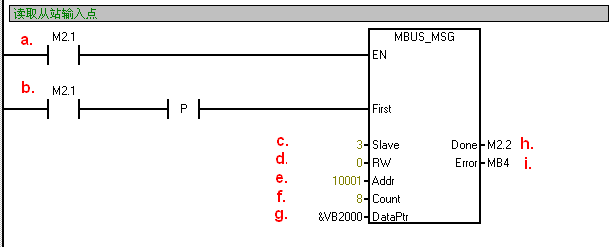

图 3. 调用Modbus RTU 主站读写子程序

各参数意义如下:

a.	EN	使能：	同时刻只能有个读写功能（即 MBUS_MSG）使能
			注意：建议每个读写功能（即 MBUS_MSG）都用上个 MBUS_MSG 指令的 Done 完成位来激活，以保证所有读写指令循环进行（见例程）。
b.	First	读写请求位：	每个新的读写请求必须使用脉冲触发
c.	Slave	从站地址：	可选择的范围 1 - 247
d.	RW	从站地址：	0 ＝读， 1 ＝写
			注意：
			1. 开关量输出和保持寄存器支持读和写功能
			2. 开关量输入和模拟量输入只支持读功能
e.	Addr	读写从站的数据地址：
			选择读写的数据类型
			00001 至 0xxx - 开关量输出
			10001 至 1xxxx - 开关量输入
			30001 至 3xxxx - 模拟量输入
			40001 至 4xxxx - 保持寄存器
f.	Count	数据个数	通讯的数据个数（位或字的个数）
			注意： Modbus主站可读/写的大数据量为120个字（是指每个 MBUS_MSG 指令）
g.	DataPtr	数据指针：	1. 如果是读指令，读回的数据放到这个数据区中
			2. 如果是写指令，要写出的数据放到这个数据区中
h.	Done	完成位	读写功能完成位
i.	Error	错误代码：	只有在 Done 位为1时，错误代码才有效
			0 ＝无错误
			1 ＝响应校验错误
			2 ＝未用
			3 ＝接收超时（从站无响应）
			4 ＝请求参数错误（slave address, Modbus address, count, RW）
			5 ＝ Modbus/自由口未使能
			6 ＝ Modbus正在忙于其它请求
			7 ＝响应错误（响应不是请求的操作）
			8 ＝响应CRC校验和错误
			-
			101 ＝从站不支持请求的功能
			102 ＝从站不支持数据地址
			103 ＝从站不支持此种数据类型
			104 ＝从站设备故障
			105 ＝从站接受了信息，但是响应被延迟
			106 ＝从站忙，拒了该信息
			107 ＝从站拒了信息
			108 ＝从站存储器奇偶错误

2. 调用 Modbus RTU 主站读写子程序MBUS_MSG，发送个Modbus 请求；

图 3. 调用Modbus RTU 主站读写子程序

各参数意义如下:

a.	EN	使能：	同时刻只能有个读写功能（即 MBUS_MSG）使能
			注意：建议每个读写功能（即 MBUS_MSG）都用上个 MBUS_MSG 指令的 Done 完成位来激活，以保证所有读写指令循环进行（见例程）。
b.	First	读写请求位：	每个新的读写请求必须使用脉冲触发
c.	Slave	从站地址：	可选择的范围 1 - 247
d.	RW	从站地址：	0 ＝读， 1 ＝写
			注意：
			1. 开关量输出和保持寄存器支持读和写功能
			2. 开关量输入和模拟量输入只支持读功能
e.	Addr	读写从站的数据地址：
			选择读写的数据类型
			00001 至 0xxx - 开关量输出
			10001 至 1xxxx - 开关量输入
			30001 至 3xxxx - 模拟量输入
			40001 至 4xxxx - 保持寄存器
f.	Count	数据个数	通讯的数据个数（位或字的个数）
			注意： Modbus主站可读/写的大数据量为120个字（是指每个 MBUS_MSG 指令）
g.	DataPtr	数据指针：	1. 如果是读指令，读回的数据放到这个数据区中
			2. 如果是写指令，要写出的数据放到这个数据区中
h.	Done	完成位	读写功能完成位
i.	Error	错误代码：	只有在 Done 位为1时，错误代码才有效
			0 ＝无错误
			1 ＝响应校验错误
			2 ＝未用
			3 ＝接收超时（从站无响应）
			4 ＝请求参数错误（slave address, Modbus address, count, RW）
			5 ＝ Modbus/自由口未使能
			6 ＝ Modbus正在忙于其它请求
			7 ＝响应错误（响应不是请求的操作）
			8 ＝响应CRC校验和错误
			-
			101 ＝从站不支持请求的功能
			102 ＝从站不支持数据地址
			103 ＝从站不支持此种数据类型
			104 ＝从站设备故障
			105 ＝从站接受了信息，但是响应被延迟
			106 ＝从站忙，拒了该信息
			107 ＝从站拒了信息
			108 ＝从站存储器奇偶错误
