3、使用SMB31和SMW32控制字来实现将V区的数据存到EEPROM中

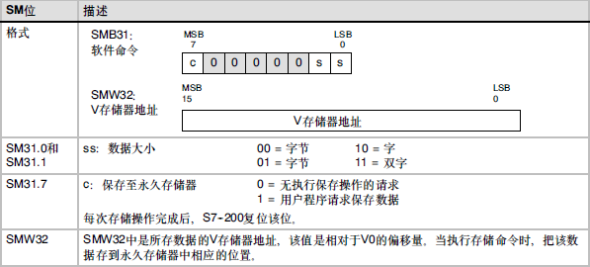

特殊存储器字节31 (SMB31)命令S7-200将V存储区中的某个值复制到永久存储器的V存储区,置位SM31.7提供了初始化存储操作的命令。特殊存储器字32 (SMW32)中存储所要复制数据的地址。如图4为S7-200系统手册内关于SMB31和SMW32的使用说明。
图4
采用下列步骤来保存或者写入V存储区中的 个特定数值:
1. 将要保存的V存储器的地址装载到SMW32中。
2. 将数据长度装载入SM31.0和SM31.1。具体含义如图4所示。
3. 将SM31.7置为1。

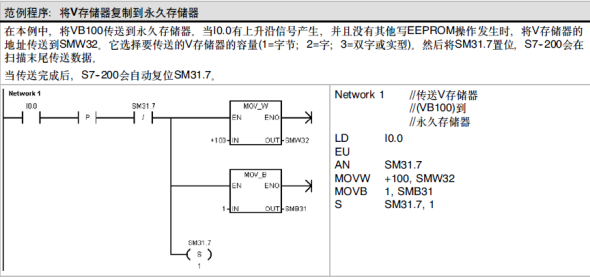

图5
注意:如果在数据块中定义了某地址的数据,而又使用这种办法存储同样地址的数据,则当CPU内超 电容或电池没电时,CPU再上电时将采用SMB31和SMW32存储的数据。
3、使用SMB31和SMW32控制字来实现将V区的数据存到EEPROM中
特殊存储器字节31 (SMB31)命令S7-200将V存储区中的某个值复制到永久存储器的V存储区,置位SM31.7提供了初始化存储操作的命令。特殊存储器字32 (SMW32)中存储所要复制数据的地址。如图4为S7-200系统手册内关于SMB31和SMW32的使用说明。
图4
采用下列步骤来保存或者写入V存储区中的 个特定数值:
1. 将要保存的V存储器的地址装载到SMW32中。
2. 将数据长度装载入SM31.0和SM31.1。具体含义如图4所示。
3. 将SM31.7置为1。
图5
注意:如果在数据块中定义了某地址的数据,而又使用这种办法存储同样地址的数据,则当CPU内超 电容或电池没电时,CPU再上电时将采用SMB31和SMW32存储的数据。
