般认为输入点数是按系统输入信号的数量来确定的。但在实际应用中，通过以下措施可达到节省PLC输入点数的目的，下面以FX1N系列PLC来介绍。

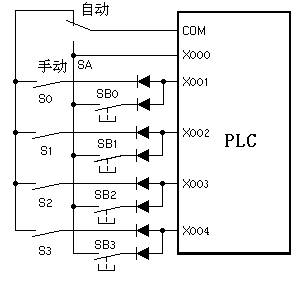

（1）分组输入  如图1所示，系统有“手动”和“自动”两种工作方式。用X000来识别使用“自动”还是“手动”操作信号，“手动”时的输入信号为SB0～SB3，“自动”时的输入信号为S0～S3，如果按正常的设计思路，那么需要X000～X007 共8个输入点，若按图1的方法来设计，则只需X001～X004 共4个输入点。图中的二 管用来切断寄生电路。如果图中没有二 管，系统处于自动状态，SB0、SB1、S0闭合S1断开，这时电流从COM端子流出，经SB0、SB1、S0形成寄生回路流入X000端子，使输入位X002错误地变为ON。各开关串联了二 管后，切断了寄生回路，避免了错误的产生。但使用该方法应考虑输入信号强弱。

图1  分组输入

（2）矩阵输入  如图2所示为4×4矩阵输入电路，它使用PLC的四个输入点（X000～X003）和四个输出点（Y000～Y003）来实现16个输入点的功能，特别适合PLC输出点多而输入点不够的场合。当Y000导通时，X000～X003接受的是Q1～Q4送来的输入信号；当Y001导通时，X000～X003接受的是Q5～Q8送来的输入信号；当Y002导通时，X000～X003接受的是Q9～Q12送来的输入信号；当Y003 导通时，X000～X003接受的是Q13～Q16送来的输入信号。将Y000的常开点与X000～X003串联即为输入信号Q1～Q4；将Y1的常开点与X000～X003串联即为输入信号Q5～Q8；将Y002的常开点与X000～X003串联即为输入信号Q9～Q12；将Y003的常开点与X000～X003串联即为输入信号Q13～Q16。

图2  矩阵输入

使用时应注意的是除按图2进行接线外，还必须有对应的软件来配合，以实现Y000～Y003轮流导通；同时还要保证输入信号的宽度应大于Y000～Y003轮流导通 遍的时间，否则可能丢失输入信号。该方法的缺点是使输入信号的采样频率降低为原来的三分之 ，而且输出点Y000～Y003不能再使用。

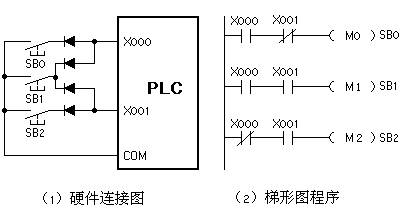

（3）组合输入  对于不会同时接通的输入信号，可采用组合编码的方式输入。如图3所示，三个输入信号SB0～SB2只占用两个输入点，M0～M2图3  组合输入

分别代表SB0～SB2。

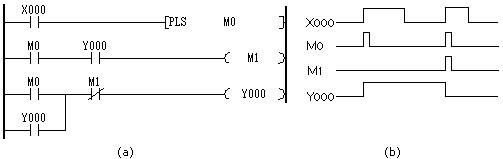

（4）输入设备多功能化  在传统的继电控制系统中， 个主令（按钮、开关等）只产生 种功能的信号。在PLC控制系统中， 个输入设备在不同的条件下可产生不同的信号，如 个按钮既可用来产生启动信号，又可用来产生停止信号。如图4所示，只用 个按钮通过X000去控制Y000的“通”与“断”。即 次接通X000时Y000“通”再次接通X000时Y000“断”。

图4  用 个按钮控制的启动、保持、停止电路

（5）输入触点的合并  将某些功能相同的开关量输入设备合并输入（常闭触点串联输入、常开触点并联输入）。 些保护电路和报警电路常常采用此法。

如果外部某些输入信号总是以某种“与或非”组合的整体形式出现在梯形图中，可以将它们对应的某些触点在可编程序控制器外部串并联后作为 个整体输入可编程序控制器，只占可编程序控制器的 个输入点。

例如某负载可在多处启动和停止，可以将多个启动信号并联，将多个停止信号串联，分别送给可编程序控制器的两个输入点，如图5所示。与每 个启动信号和停止信号占用 个输入点的方法相比，不仅节约了输入点，还简化了梯形图电路。

图5  输入触点的合并

（6）某些输入信号不进入PLC  系统中有些信号功能简单、涉及面窄，如图6中的手动按钮、过载保护的热继电器触点等，有时就没有必要作为PLC的输入，将它们设计在PLC外围的硬件电路中同样可以满足控制要求。如果外部硬件电路过于复杂，则应考虑仍将有关信号送入可编程序控制器，

图6  输入信号设在PLC外部用梯形图来实现连锁。

（7）利用RUN口  大多PLC有RUN口，而且只有该口接通（RUN到COM之间用导线短接）时，PLC才能运行，因此，可将某些输入信号送入RUN口。在进行电梯控制系统的设计时，曾将电梯牵引电动机进行过载保护的热继电器常闭触点、安全窗开关的常开触点、安全钳开关的常开触点、上下限位开关的常闭触点等串入到RUN口到COM之间的连线上。当出现牵引电动机过载、安全窗被打开、安全钳动作及冲顶和沉底等故障情况时，RUN口被切断，PLC停止运行，既保证了电梯和乘客的安全，又可以督促维修人员进行维修。这样做有以下两点好处， 是牵引电动机过载、安全窗被打开等故障信号不送到PLC内，也就不占用PLC的输入口；二是不通过软件实现保护，可以简化控制程序。
