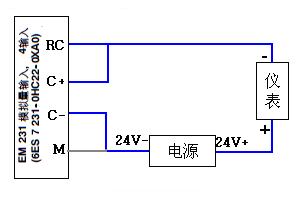

b. 三线制-电流型信号的接法：

三线制信号是指信号设备本身外接供电电源，只有 根信号线输出，该信号线与电源线共用公共端，通常情况是共负端的。接线如图所示：

注：若设备的24VDC供电电源与EM231模块的供电电源不是同 个电源，那么，需要将模块的M端与该通道的负端引脚短接（如，M和C-短接）。这是为了使模块与测量通道工作在同 的参考电压，也就是等电位。下面的二线制接法同理。

c. 二线制-电流型信号的接法：

二线制信号是指信号设备本身只有两根外接线，设备的工作电源由信号线提供，即其中 根线接电源，另 根线是信号输出。接线如图所示：
