电动试压泵机 压力测试泵 管道试压机 低压电动试压泵

点击图片查看原图
品 牌: 大强
单 价: 面议
起 订: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 山东 济宁市
有效期至: 长期有效
最后更新: 2021-08-23 10:10
浏览次数: 39
询价
公司基本资料信息








产品详细说明

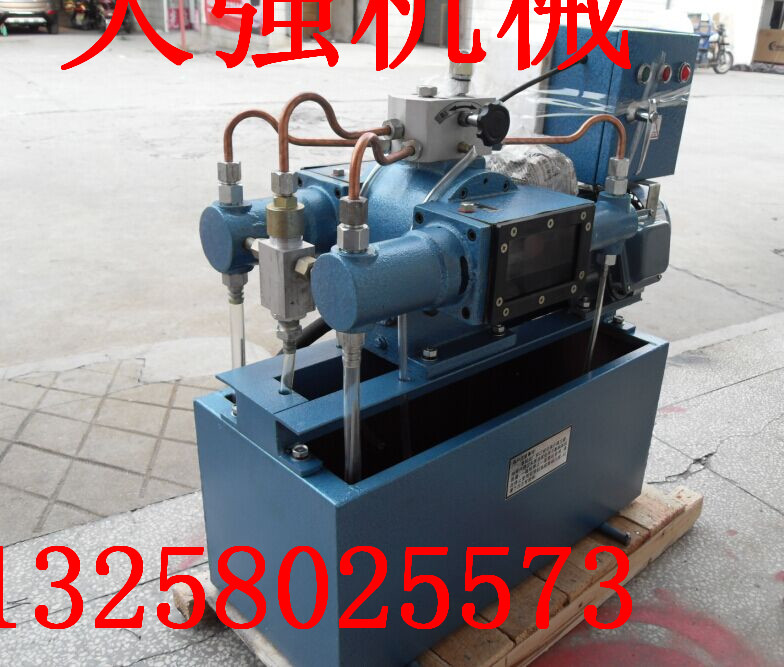

4DSB电动试压泵 (2)


 4DSB电动试压泵概述

4DSB系列电动试压泵(以下简称试压泵)是在继承了原有试压泵的有点基础上改进设计而成。试压泵无论在结构、原理、技术性能方面,较国内同类产品有明显的技术改进,其特点为体积小、重量轻、移动方便、流量大、试压稳定、效率高、操作及维修简单、造型美观等特点



二、4DSB电动试压泵规格及技术参数

低压缸柱塞直径:45mm

低压缸工作压力:≤1.6MPa

缸数:高压缸2个,低压缸2个,合计4缸

柱塞行程:40mm

每分钟往复次数: 44次

型号

工作压力Mpa

高压流量L/H

低压流量L/H

电压V

电机功率KW

重量Kg

外形尺寸cm

4DSB-2.5A

2.5

340

760

380

1.5

120

84×47×90

4DSB-4.0A

4.0

190

610

380

1.5

120

84×47×90

4DSB-6.3A

6.3

140

557

380

1.5

120

84×47×90

4DSB-10A

10

90

507

380

1.5

120

84×47×90

4DSB-16A

16

57

474

380

1.5

120

84×47×90

4DSB-25A

25

32

449

380

1.5

120

84×47×90

4DSB-40A

40

40

450

380

1.5

140

88×52×10

4DSB-60A

60

31

440

380

1.5

140

88×52×100

4DSB-80A

80

20

432

380

1.5

140

88×52×100

4DSB-100A

100

20

432

380

1.5

140

88×52×100



三、4DSB电动试压泵使用范围

本试压泵适用于以水为介质或油为介质,对各种压力容器、管道、阀门、锅炉等进行压力试验;适用于化工、建筑、水暖、石油、煤炭、冶炼、船舶等行业,亦可作液压源,提供所需压力。



四、4DSB电动试压泵主要结构与工作原理

本试压泵为卧式四柱塞试压泵,主要有水箱、机座、电动机、减速箱、高低压水缸、集水箱、储存筒、压力表等组成。为了确保安全,装有安全调压阀,可根据被测容器所须要求进行调整,如测试压力超过被测件额定值时,安全阀自动打开,可避免意外事故。



其工作原理:泵由电动机经弹性套柱销联轴器传动到蜗轮减速箱,通过蜗轮轴两端偏心轴经滑块架和滑块的动作,带动四柱塞往复运动。接通电源启动时,四个柱塞同时工作,流量大,被测件内迅速充水,压力很快上升。本泵装有低压调压装置,当压力超过1.6MPa时,低压缸卸荷不工作,只有高压缸工作(低压调压装置出厂时已调试好,用户不宜再调),此时流量自动减小,所以本试压泵在高低压时具有不同的流量,在额定压力以下时。可进行任意压力的试验。

五、4DSB电动试压泵结构示意图



1. 水箱2、减速箱 3、传动箱 4、低压水缸 5、液控阀 6、止回阀 7、安全阀  8、压力表 9、卸荷阀10、止回阀 11、十字头12、滑块13、高压水缸 14、电动机 15、截止阀



六、4DSB电动试压泵安装使用

1、开箱后的安装

⑴、装上四个轮子和压力表。

⑵、蜗轮减速箱内注润滑油至油标线上,传动箱内及滑块架应定时加注润滑油。

⑶、清除水箱内杂物,水箱内注好清洁水, 不允许用含泥砂的污水,以免堵塞管路,磨损柱塞,损坏密封圈。由于水质不好,使阀关闭不严,从而造成不能正常运转。

⑷、检查电路 缘和安全情况。

⑸、被测溶器应 灌水,然后把被测件与泵出水口连接好,注意不得渗漏。

⑹、在冬季使用时,注意加防冻液,如箱内结冰,必须设法待结冰完全溶化后,方可使用。

2、启动和运转

⑴、开动电机后,按逆时针方向松开保压阀,使其 出水后再关闭,然后调节安全阀,将压力调至符合被测溶器所要求的压力,固定好。

⑵、试压泵正式运转,达到所需求的压力,即可停车。

3、使用过程中的注意事项

⑴、减速箱在运转过程中应无噪音和杂音。

⑵、减速箱油温应低于90℃。

⑶、工作压力不得超过额定工作压力的2%。



⑷、注意高压安全调压阀是否灵敏。

⑸、泵与被测件发现漏水时,立即停止工作,及时检修。



七、4DSB电动试压泵 般故障原因及排除方法

故障现象

原因

排除方法

1.泵压力上不去或升压太慢

1.泵腔内空气未排净。

2.高低压调压阀件密封不好。

3.高压缸吸水阀密封不良。

4.进水滤网堵塞。

①打开处保压开关排气。

②拆开清洗,并清洗进出水腔,且对损坏密封件更换。

③拆开检查钢球与阀座的密封性能或更换钢球。

④清洗滤网,除掉污物。

2.柱塞缸密封件漏水

5.缸体上压母过松。

6.长时间使用,密封件磨损。

7.停用时间过长

①正确调紧缸体压母,直调至不漏水为止。

②更换密封圈。

③与①、②方法同。

3.泵压力不稳定,关机后压力明显下跌。

8.高低压阀芯不密封。

9.出水管与被测件连接处漏水。

10.被测件漏水。

①拆开集水器上高低压阀芯清洗。

②检查连接处接头,注意拧紧保证不漏。

③应及时堵漏。

4.压力失准

11.缸体上压母过松。

①正确修正保压阀阀口必要时调换钢球。

②压力表检修或更新。

























我公司4DSB系列电动试压泵 进设备和技术精工制作而成,技术 ,结构新颖。4DSB系列电动试压泵操作简单方便,性能稳定持久耐用售后全程服务放心更省心!欢迎新老客户来电洽!由于机械品种规格材质品种繁多象征性价格仅供参考,不做实际交易请客户购买前与掌柜的联系后确单!
